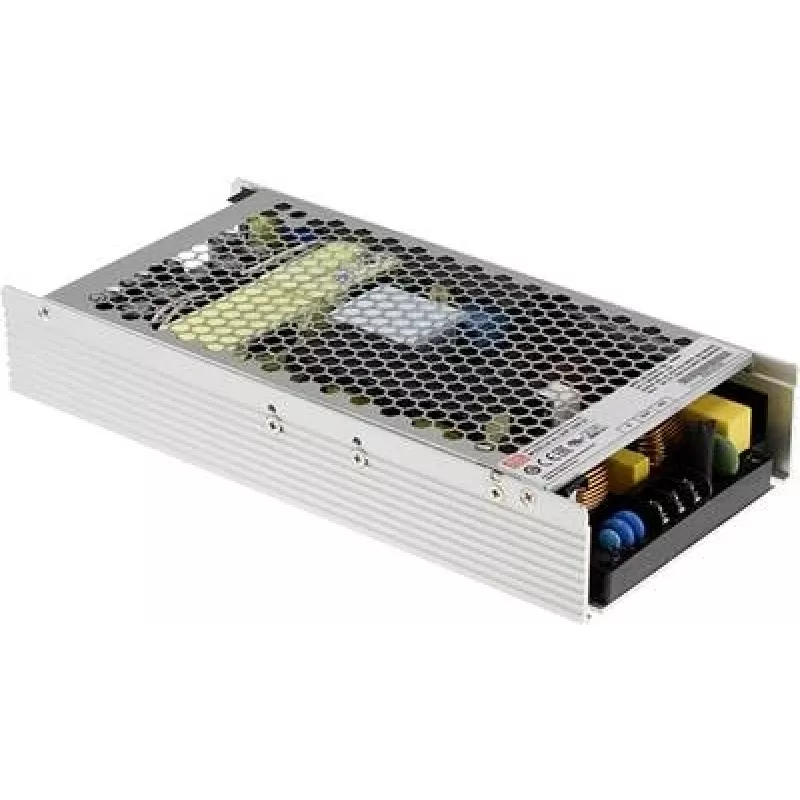

Toiteadapter MEAN WELL UHP-1000-48

MEAN WELL UHP-1000-48 on õhuke suletud korpusega vahelduvvoolu-alalisvoolu toiteplokk aktiivse võimsusteguri korrektsiooniga (PFC), mis annab ühe 48 V alalisvoolu väljundi kuni 21 A (1000 W). See toetab laia sisendvahemikku 90–264 V vahelduvvoolu, vastab RoHS-nõuetele ja on mõeldud paigaldistele, mis vajavad kompaktset suure võimsusega adapterit kaugjuhtimisega sisse/välja ning alalisvoolu OK signaali funktsioonidega. Selle kompaktsed mõõtmed on 115 mm (L) × 240 mm (S) × 41 mm (K) ja seda tarnitakse 8 tk pakendites.

Eelised

Seade pakub suurt võimsustihedust õhukeses suletud korpuses ning sisaldab võimsusteguri korrektsiooni sisendi efektiivsuse parandamiseks. Kaugjuhtimine sisse/välja ja alalisvoolu OK signaal võimaldavad süsteemitasandi juhtimist ja jälgimist. RoHS-vastavus tagab, et see vastab tavalistele keskkonnanõuetele, samas kui lai vahelduvvoolu sisendvahemik toetab globaalseid võrgupingeid.

Sobib

• Tööstuslike juhtimissüsteemide jaoks
• Telekommunikatsiooniseadmete jaoks
• LED-valgustuse ja siltide jaoks
• Manussüsteemide ja raamipaigaldatavate seadmete jaoks
• Aku laadimiseks ja alalisvoolu jaotamiseks

Peamised spetsifikatsioonid

• Mudel: MEAN WELL UHP-1000-48 (MPN: UHP-1000-48)
• Väljund: 48 V alalisvoolu, 21 A, 1000 W
• Sisendpinge: 90–264 V vahelduvvoolu
• Vormitegur: õhuke suletud korpusega toiteplokk
• Funktsioonid: Aktiivne PFC, kaugjuhtimine sisse/välja, alalisvoolu OK signaal
• Vastavus: RoHS
• Mõõtmed: 115 × 240 × 41 mm (L × S × K)
• Kogus pakendis: 8 tk

Kasutamine

Paigaldage UHP-1000-48 piisava ventilatsiooniga kohta ja kindla kinnitusega, mis sobib suletud korpusega toiteplokkidele. Ühendage vahelduvvoolu sisend ühilduva 90–264 V vahelduvvoolu allikaga, juhtige 48 V alalisvoolu väljund koormusele järgides polaarsust ning kasutage süsteemi juhtimiseks kaugjuhtimise sisse/välja klemme. Jälgige alalisvoolu OK signaali, kui on vaja integreerimist järelevalvesüsteemiga. Järgige paigaldamisel standardseid ohutustavasid ja kohalikke elektripaigalduse eeskirju.

Soovitused

Tagage seadme ümber piisav õhuringlus, vältige paigaldamist soojusallikate lähedusse ja veenduge, et ühendatud koormus ei ületaks 21 A väljundvoolu nimiväärtust. Enne voolu sisselülitamist kontrollige juhtmestik ja maandus ning üksikasjalike kaitselülituste, vähendamiskõverate ja paigaldusskeemide osas tutvuge tootja andmelehega.
