Toiteadapter MEAN WELL SFTN01M-05 1 W 5 V sisend 10.8-13.2 V

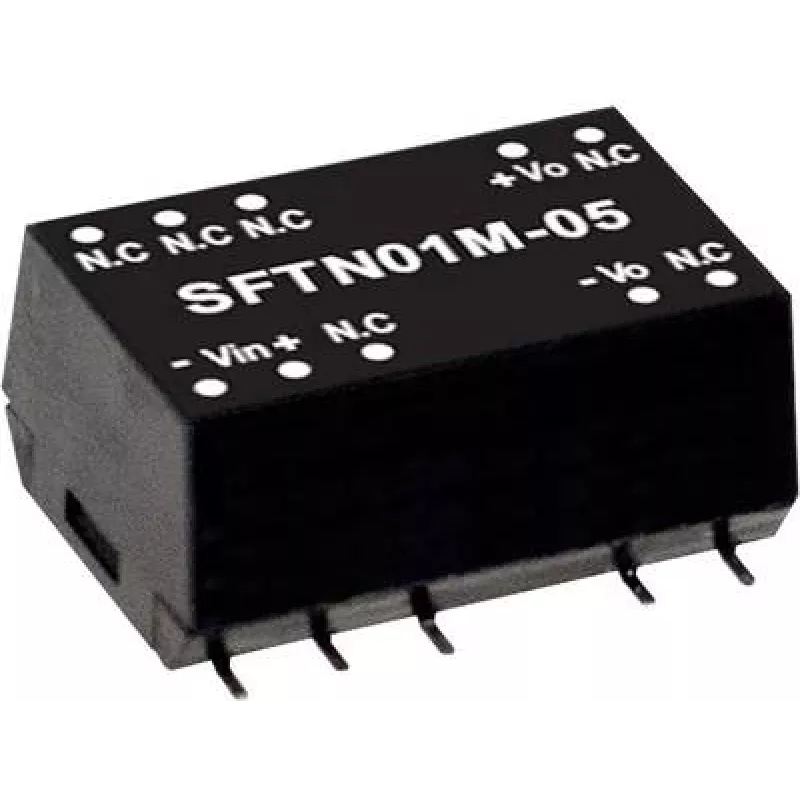

MEAN WELL SFTN01M-05 on kompaktne PCB-le paigaldatav alalis-alalisvoolu muundur, mis on loodud andma reguleeritud 5 V väljundit 10,8–13,2 V sisendist. Pakkudes kuni 0,2 A (1 W) SMD-pakendis sügavusega 15,2 mm, on see mõeldud piiratud ruumiga paigaldiste jaoks ja väikeste elektroonikaseadmete toiteks, mis vajavad stabiilset 5 V toidet. Moodul vastab RoHS-i nõuetele.

Eelised

SFTN01M-05 pakub kitsast sisendvahemikku, mis sobib aku- või sõidukipõhistele 12 V süsteemidele, kompaktset SMD PCB-paigaldust ruumisäästliku disaini jaoks ja lühisekaitset, mis reageerib umbes ühe sekundiga. Selle reguleeritud väljund ja RoHS-i vastavus muudavad selle sobivaks rakendustes, kus nõutakse ohutus- ja keskkonnastandardeid.

Sobib

• Väikeste 5 V elektroonikaseadmete toiteks 12 V allikatest
• PCB-le paigaldatud moodulid piiratud ruumiga korpustes
• Aku- või sõidukitoitega juhtimisahelad

Peamised tehnilised andmed

• Sisendpinge: 10,8–13,2 V DC
• Väljundpinge: 5 V DC
• Väljundvool / võimsus: 0,2 A / 1 W
• Kaitse: lühisekaitse (~1 sekundi reageerimine)
• Pakett: SMD, PCB-paigaldus
• Sügavus: 15,2 mm
• Standardid: RoHS vastav
• Bränd / MPN / EAN: mean well / SFTN01M-05 / 4021087041676

Kasutamine

Paigaldage SFTN01M-05 PCB-le vastavalt tootja soovitatud jalajäljele ja jootmisjuhistele SMD-komponentide jaoks. Rakendage alalispinge sisendit määratud vahemikus 10,8–13,2 V ja kontrollige 5 V väljundit eeldatava koormuse korral (kuni 0,2 A). Jälgige õiget polaarsust sisend- ja väljundühendustel ning arvestage PCB termilisi tingimusi, et tagada usaldusväärne töö.

Soovitused

Usaldusväärse töö tagamiseks veenduge, et sisendallikas jääb määratud pingeaknasse, ja tagage piisav vaseala või termilised läbiviigud, kui PCB paigutus koondab soojust. Kasutage moodulit väikese võimsusega 5 V koormuste jaoks ja vältige pidevat töötamist maksimaalse nimivoolu lähedal, kontrollimata temperatuuri tõusu oma lõppkoostus.
