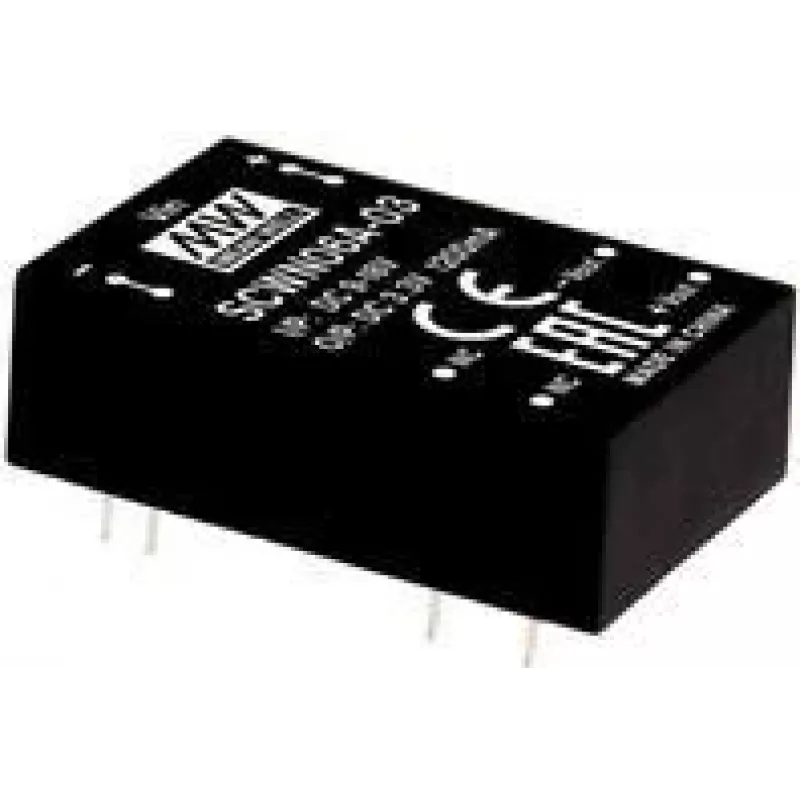

MEAN WELL SCWN06B-15 elektri muundur 6 W 18-36 V 4 mA

MEAN WELL SCWN06B-15 elektri muundur on kompaktne alalisvoolu-alalisvoolu toitemoodul nimivõimsusega 6 W. Mõeldud vastu võtma laia alalisvoolu sisendvahemikku 18 V kuni 36 V, annab see juhitavat väljundit nimiväljundvooluga 4 mA. Selle väike korpus, mõõtudega 20,3 mm lai, 31,8 mm sügav ja 10,2 mm kõrge, võimaldab paigaldamist piiratud ruumi, nagu tööstuslikud juhtpaneelid, automaatikaseadmed ja manussüsteemid.

Eelised

Muundur ühendab laia sisendpinge akna stabiilse madalavoolulise väljundiga, võimaldades usaldusväärset tööd muutuva toitetasemega süsteemides. Selle kompaktne mehaaniline jalajälg vähendab ruuminõudeid ja lihtsustab integreerimist kitsastesse koostudesse. Disain rõhutab elektrilist isolatsiooni ja reguleeritud väljundit, mis sobib tundlikule elektroonikale, mis vajab ühtlast madalavoolulist allikat.

Sobib

• Madalat voolu nõudvate andurite ja saatjate toiteks
• Manusjuhtimisahelad tööstusautomaatikas
• Signaalitöötlusmoodulid ja väikese võimsusega mõõteriistad
• Akuvarundusega süsteemid ja alalisvoolu jaotuspaneelid 18–36 V siinidega

Peamised tehnilised andmed

• Väljundvõimsus: 6 W
• Sisendpinge vahemik: 18–36 V DC
• Väljundvool: 4 mA (nimivool)
• Mõõtmed (L×S×K): 20,3 × 31,8 × 10,2 mm
• Vormitegur: kompaktne trükkplaadile paigaldatav või paneeliintegreeritav moodul

Kasutamine

Ühendage muundur alalisvooluallikaga määratud 18–36 V vahemikus, jälgides õiget polaarsust. Paigaldage moodul ventileeritavasse kohta, et vältida liigset kuumuse kogunemist, ja kinnitage see mehaaniliselt vastavalt paigaldusruumile. Suunake väljundjuhtmestik sihtahela või andurini, tagades, et ühendused on pingutatud ja isoleeritud lühiste vältimiseks. Kontrollige väljundvoolu ja pinget koormustingimustel, veendumaks, et muundur töötab oodatud parameetrite piires.

Soovitused

Usaldusväärseks pikaajaliseks tööks kasutage muundurit selle määratud sisendpinge vahemikus ja vältige pidevat tööd maksimaalsel nimivõimsusel ilma piisava ventilatsioonita. Rakendage asjakohast sisendfiltreerimist ja siirdeprotektsiooni, kui toitekeskkonnas esineb elektrimüra või lülitusimpulsse. Ohutuskriitiliste või täppismõõtesüsteemidega integreerimisel tehke funktsionaalne kontroll eeldatavates töötingimustes.
