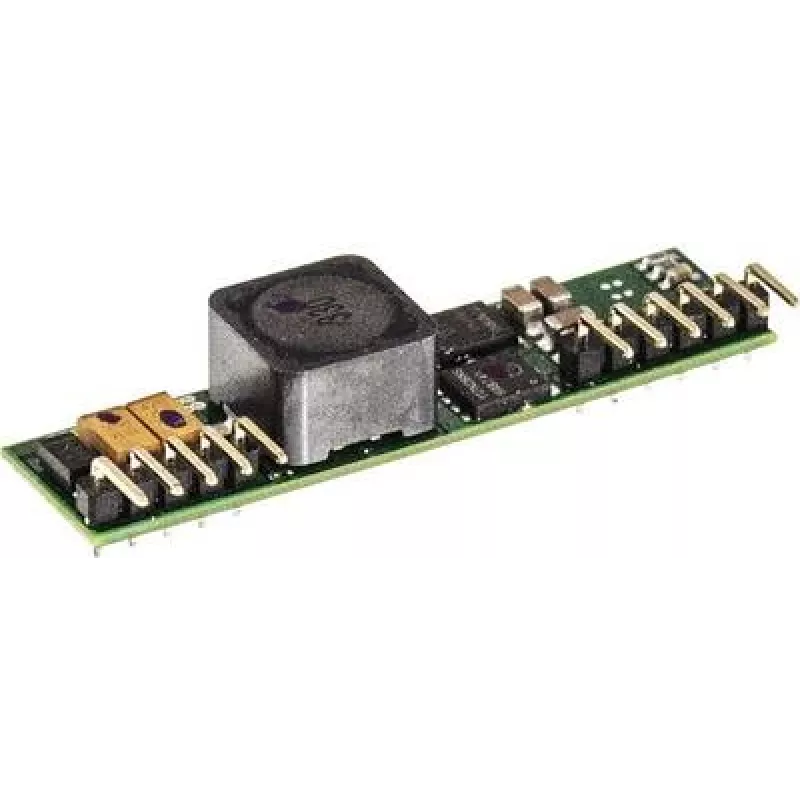

Toiteadapter MEAN WELL NID35-15, 35 W, sisend 20–53 V, väljund 15 V, RoHS, kompaktsed mõõtmed

MEAN WELL NID35-15 on kompaktne 35 W alalis-alalisvoolumuundur, mis on mõeldud PCB-paigaldusrakendusteks, mis vajavad reguleeritud 15 V väljundit laiast 20–53 V sisendvahemikust. Isoleerimata avatud raamiga SIP-pakett pakub ruumisäästlikku lahendust manussüsteemidele, tööstuslikele juhtseadmetele ja väikestele elektroonikamoodulitele. Nimiväljundvooluga 2,4 A ja kaugjuhtimisega ON/OFF funktsiooniga on see muundur ette nähtud paigaldusteks, kus usaldusväärne 15 V toide ja minimaalne plaadijälg on olulised.

Eelised

Muundur ühendab laia sisendpingevahemiku ja stabiilse fikseeritud 15 V väljundi, et lihtsustada süsteemi toite disaini. Selle SIP-pakett ja kompaktsed mõõtmed võimaldavad hõlpsat PCB paigaldamist piiratud ruumides, samas kui isoleerimata topoloogia vähendab komponentide arvu ja parandab efektiivsust rakendustes, mis ei vaja galvaanilist eraldust. Kaugjuhtimise ON/OFF funktsioon võimaldab lihtsat toitejärjestust ja juhtimist süsteemiloogikast.

Peamised spetsifikatsioonid

• Võimsus: 35 W
• Sisendpinge vahemik: 20–53 V DC
• Väljundpinge: fikseeritud 15 V DC
• Maksimaalne väljundvool: 2,4 A
• Topoloogia: isoleerimata DC-DC muundur
• Pakett: SIP avatud raamiga PCB paigaldus
• Kaugjuhtimine: ON/OFF viik lubamiseks/keelamiseks
• Tüüpiline rakendus: reguleeritud 15 V toide manustatud elektroonika jaoks
• Vastavus: RoHS
• Mõõtmed: 13 mm × 50,8 mm × 11 mm

Kasutamine

Paigaldage SIP-pakett PCB-le, järgides tootja soovitatud jalajälge, ja tagage head jooteühendused usaldusväärse termilise ja elektrilise kontakti jaoks. Ühendage sobiv 20–53 V DC sisendallikas sisendviikudega ja jälgige polaarsust. Kasutage kaugjuhtimise ON/OFF viiku, mida juhib süsteemiloogika, või tõmmake see määratud tasemele, et väljundit lubada või keelata. Tagage piisav dekodeerimine ja filtreerimine 15 V väljundil, et vastata allavoolu seadme nõuetele, ja järgige PCB paigutusjuhiseid, et minimeerida müra ja tagada stabiilne reguleerimine.

Soovitused

Usaldusväärseks tööks hoidke ümbritsevat temperatuuri muunduri nimivahemikus, tagage piisav õhuvool või jahutusradiaatorid PCB-l, kui töötate täisvõimsuse 35 W lähedal, ja vältige mooduli kasutamist seal, kus on vaja galvaanilist eraldust. Kontrollige väljundfiltreerimist ja siirdereaktsiooni ühendatud koormuse suhtes ning järgige elektromagnetilise ühilduvuse paigutustavasid, et vähendada juhtivat ja kiirgavat elektromagnetilist müra.
