Toiteadapter MEAN WELL NID100-15 100W 15V Sisend 20-53V

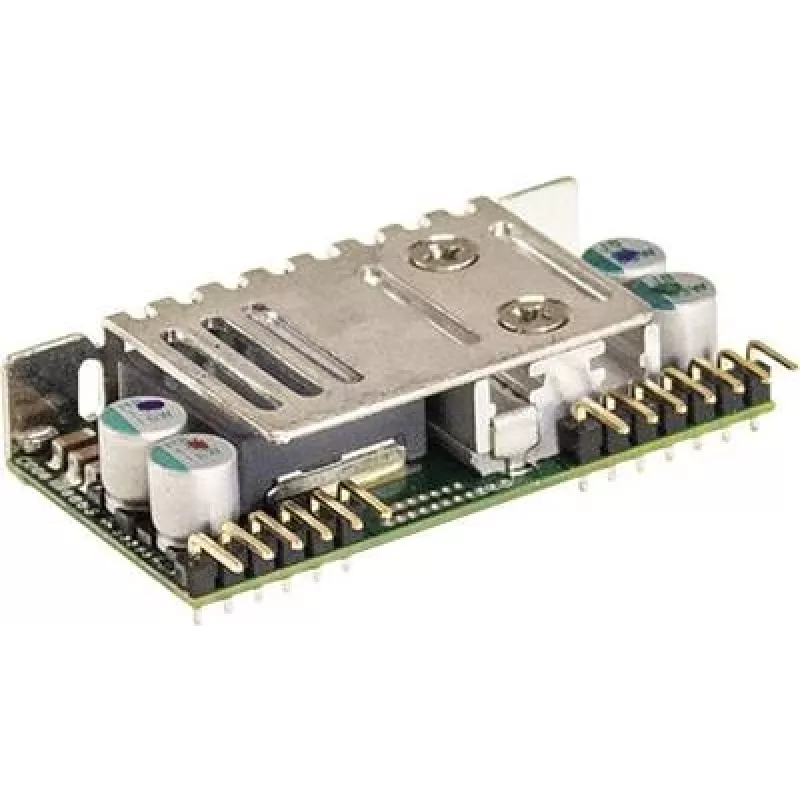

MEAN WELL NID100-15 on isoleerimata avatud raamiga PCB-le paigaldatav DC-DC muundur, mis aktsepteerib laia sisendvahemikku 20–53 VDC ja annab reguleeritud 15 VDC väljundi voolutugevusel kuni 6,5 A (100 W). See on SIP-paketis, kaugjuhtimisega SISSE/VÄLJA, kompaktne (sügavus 50,8 mm, kõrgus 12 mm), kerge (35 g) ja RoHS-iga vastavuses, mõeldud integreerimiseks seadmetesse, mis vajavad stabiilset 15 V toiterauda.

Eelised

Moodul annab püsiva 15 V väljundi voolutugevusega kuni 6,5 A kompaktses SIP-vormingus, mis sobib PCB-le paigaldamiseks. Selle lai 20–53 V sisendvahemik võimaldab kasutamist erinevate akupatareide ja vahepealsete alalisvoolusiinidega. Kaugjuhtimise SISSE/VÄLJA funktsioon võimaldab mugavat süsteemitaseme juhtimist, samal ajal kui RoHS-vastavus tagab, et see vastab tavalistele keskkonnanõuetele.

Sobib

• Manussüsteemidele ja tööstuslikele juhtpaneelidele, mis vajavad 15 V toidet
• Telekomi- ja võrguseadmetele, millel on vahepealsed alalisvoolusiinipinged
• Akutoitel süsteemidele või sõidukitele, mis kasutavad 20–53 V allikaid
• Kohandatud elektroonikale, kus on vaja kompaktset SIP DC-DC muundurit

Peamised tehnilised andmed

• Input voltage: 20–53 VDC
• Output voltage: 15 VDC
• Maximum output current: 6,5 A
• Output power: 100 W
• Package: SIP, open-frame PCB mount
• Control: Remote ON/OFF
• Dimensions (sügavus × kõrgus): 50,8 mm × 12 mm
• Weight: 35 g
• Compliance: RoHS

Kuidas kasutada

Paigaldage muundur PCB-le, järgides tootja soovitatud jalajälge, ja tagage piisav vahe soojuse hajutamiseks. Rakendage sisendpinge vahemikus 20–53 VDC ja ühendage 15 VDC väljund koormusega, jälgides polaarsust. Kasutage kaugjuhtimise SISSE/VÄLJA viiku, et väljund vastavalt süsteemi nõuetele lubada või keelata. Veenduge, et koormus ei ületaks 6,5 A, ja pakkuge oma rakenduse vajadusel sobivat sisendi/väljundi filtreerimist.

Soovitused

Tagage korralik termohaldus, kui töötate maksimaalse 100 W väljundi lähedal – kasutage MEAN WELLi soovitatud PCB vasepinda või jahutusradiaatorit ning veenduge, et sisendpinge ja juhtmestik on spetsifikatsioonide piires, et säilitada töökindel talitlus.
