Toiteadapter MEAN WELL MDD02N-05 2W 5V Sisend 21.6-26.4V

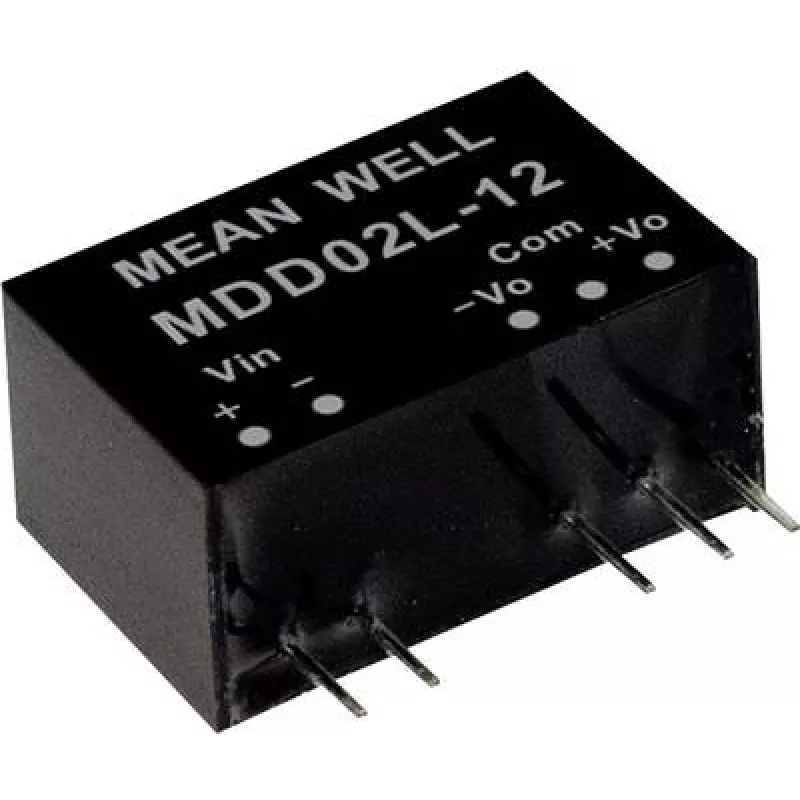

MEAN WELL MDD02N-05 on kompaktne alalisvoolumuundur, mis on mõeldud PCB-le paigaldamiseks meditsiini- ja tööstuselektroonikas. See pakub isoleeritud kaht väljundit ±5 V kombineeritud võimsusega 2 W ja aktsepteerib sisendpingevahemikku 21,6–26,4 V alalisvoolu. Moodul on SIP-läbiviigupakendis ja sisaldab 2xMOPP isolatsiooni, mis sobib rakendustele, kus on vajalik tõhustatud patsiendi- ja kasutajakaitse. Seade vastab RoHS-i nõuetele ja on mõeldud integreerimiseks, kus on vaja ruumisäästlikke isoleeritud madalpinge liine.

Eelised

Muundur tagab reguleeritud kaks ±5 V väljundit vooluga ±0,2 A kanali kohta väikeses jalajäljes, pakkudes disainipaindlikkust kompaktsetele PCB-dele. Kõrge isolatsioonitase 2xMOPP-iga muudab selle sobivaks meditsiiniliste ohutusnõuetega ahelatele. Selle SIP-läbiviigupakend lihtsustab mehaanilist kinnitamist ja jootmist standardsetel PCB-koostudel. Määratud sisendvahemik ja reguleeritud väljundid vähendavad vajadust täiendavate komponentide järele pingekonditsioneerimisel.

Sobib

• Meditsiiniseadmete alamsüsteemidele, mis vajavad isoleeritud madalpinge liine
• Tööstuslikele juhtelektroonika seadmetele piiratud PCB-ruumiga
• Anduri eelastmetele ja analoogskeemidele, mis vajavad ±5 V toidet
• Manussüsteemidele, kus eelistatakse läbiviigupaigaldust

Peamised tehnilised andmed

• Sisendpingevahemik: 21,6–26,4 V alalisvool
• Väljundkonfiguratsioon: kaks väljundit, ±5 V
• Väljundvool: ±0,2 A kanali kohta
• Nimiväljundvõimsus: 2 W
• Isolatsioon: 2xMOPP (meditsiiniklassi isolatsioonivõime)
• Pakendi tüüp: SIP-läbiviik, PCB-paigaldus
• Vastavus: RoHS nõuetele vastav

Kasutamine

Paigaldage SIP-läbiviigumuundur PCB-le vastavalt tootja soovitatud jalajäljele ja järgige nõuetekohaseid jootmistavasid läbiviigukomponentide puhul. Andke stabiilne alalisvoolu sisendpinge 21,6–26,4 V vahemikus ja kontrollige õiget polaarsust enne vooluühendust. Suunake sisend- ja väljundjäljed müra sidestamise minimeerimiseks; hoidke mooduli ümber soovitatud roomamis- ja kliirensimõõtmeid, et säilitada isolatsiooniomadused. Kontrollige väljundpingeid eeldatavatel koormustingimustel ja lisage vajadusel vastavalt süsteemi projekteerimisele ümbritsevasse ahelasse sisendi filtreerimine või kaitsmed.

Soovitused

Kasutage moodulit määratud sisendvahemikus ja nimiväljundvoolu piires, et tagada usaldusväärne töö ja säilitada meditsiiniline isolatsiooniomadused. Järgige isoleeritud muundurite PCB-paigutusjuhiseid ja rakendage süsteemitasemel kaitset, nagu sisendkaitsmed ja siirde ülepinge summutamine, kui seade paigaldatakse meditsiini- või tööstuskeskkonda.
