Toiteadapter MEAN WELL MDD01M-05 1 W Sisend 10.8-13.2 V Väljund 5 V

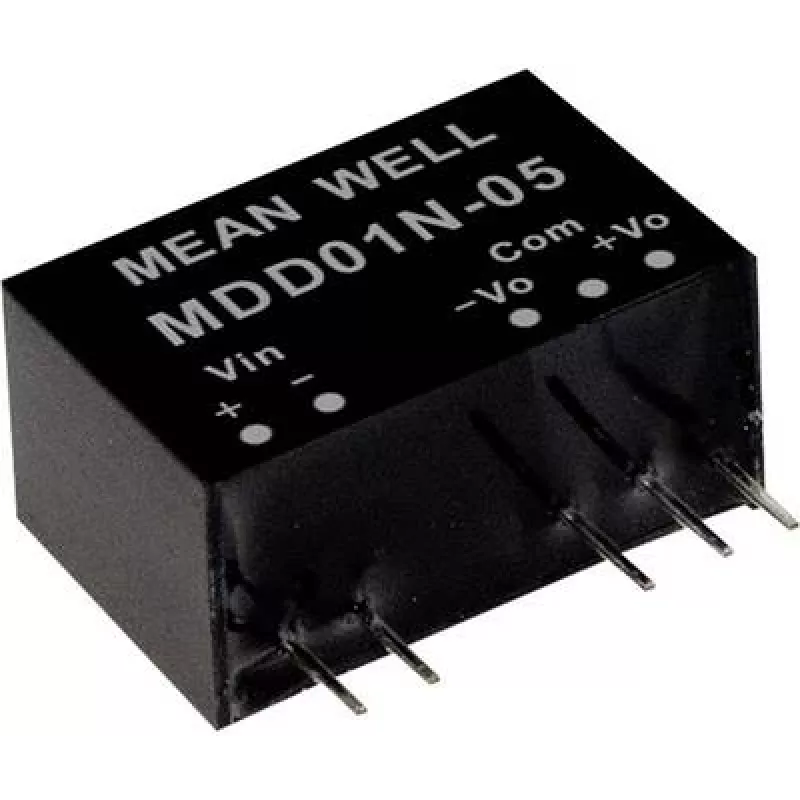

MEAN WELL MDD01M-05 on kompaktne DC-DC meditsiinimuundur, mis on mõeldud PCB-le paigaldamiseks. See aktsepteerib laia alalisvoolu sisendvahemikku 10,8–13,2 V ja pakub kahte isoleeritud väljundit ±5 V voolutugevusega ±0,1 A, andes kuni 1 W koguväljundvõimsust. Moodul on SIP-läbiviigukorpuses ja vastab 2×MOPP isolatsiooninõuetele, mis muudab selle sobivaks väikese võimsusega meditsiini- ja tööstusrakendustes, kus on vaja plaaditasandi isolatsiooni ja väikest jalajälge. Komponent vastab RoHS-ile, peegeldades tootja pühendumust keskkonnastandarditele.

Eelised

Muundur ühendab väikese SIP-läbiviigukujuteguri ja kaks isoleeritud väljundit, võimaldades lihtsat PCB-integratsiooni ilma lisakorpuse ruumita. Selle sisendvahemik katab tüüpilised 12 V süsteemid ning ±5 V bipolaarsed väljundid lihtsustavad disainilahendusi, mis vajavad nii positiivset kui ka negatiivset toiterööbast. 2×MOPP isolatsioon suurendab patsiendi ja operaatori ohutust meditsiinilistes disainides, samas kui madal 1 W võimsusreiting vähendab soojusjuhtimise vajadust tihedalt asustatud plaatidel.

Sobib

• Madala võimsusega meditsiiniseadmed ja diagnostikamoodulid, mis vajavad isolatsiooni
• Kaasaskantavad ja akutoitel seadmed nominaalse 12 V toiteallikaga
• Mõõte- ja anduriliidese ahelad, mis vajavad ±5 V rööpaid
• PCB-le paigaldatavad toitelahendused kompaktsetes tööstuselektroonikaseadmetes

Peamised spetsifikatsioonid

• Sisendpinge vahemik: 10,8–13,2 V DC
• Väljundkonfiguratsioon: kaks isoleeritud väljundit, ±5 V
• Väljundvool: ±0,1 A rööpa kohta
• Koguväljundvõimsus: 1 W
• Isolatsioon: 2×MOPP, sobib meditsiinilisteks rakendusteks
• Korpuse tüüp: SIP-läbiviik PCB-le paigaldamiseks
• Vastavus: RoHS

Kasutamine

Paigaldage SIP-läbiviigumuundur otse PCB-le, järgides tootja soovitatud jalajälge ja vahekaugusi, et säilitada isolatsiooni roomamistee ja õhukliirens. Ühendage alalisvoolu sisend määratud vahemikus 10,8–13,2 V ja suunake isoleeritud väljundid skeemiosadesse, mis vajavad ±5 V rööpaid. Järgige polaarsust ja maandustavasid, mis on meditsiinimuundurite puhul asjakohased: hoidke primaar- ja sekundaarahelad eraldatuna ning kasutage PCB-l nõuetekohaseid roomamisteid ja õhuvahesid, et säilitada 2×MOPP jõudlus. Enne lõplikku kokkupanekut kontrollige väljundpingeid eeldatavatel koormustingimustel.

Soovitused

Usaldusväärseks tööks tagage piisav vahe muunduri ja teiste kõrgepinge- või soojust eraldavate komponentide vahel ning kontrollige oma disainis ümbritseva õhu temperatuuripiiranguid. Meditsiiniseadmetes kasutamisel järgige kehtivaid meditsiinilise ohutuse standardeid ja viige süsteemi valideerimise käigus läbi vajalik isolatsiooni- ja lekketestimine.
