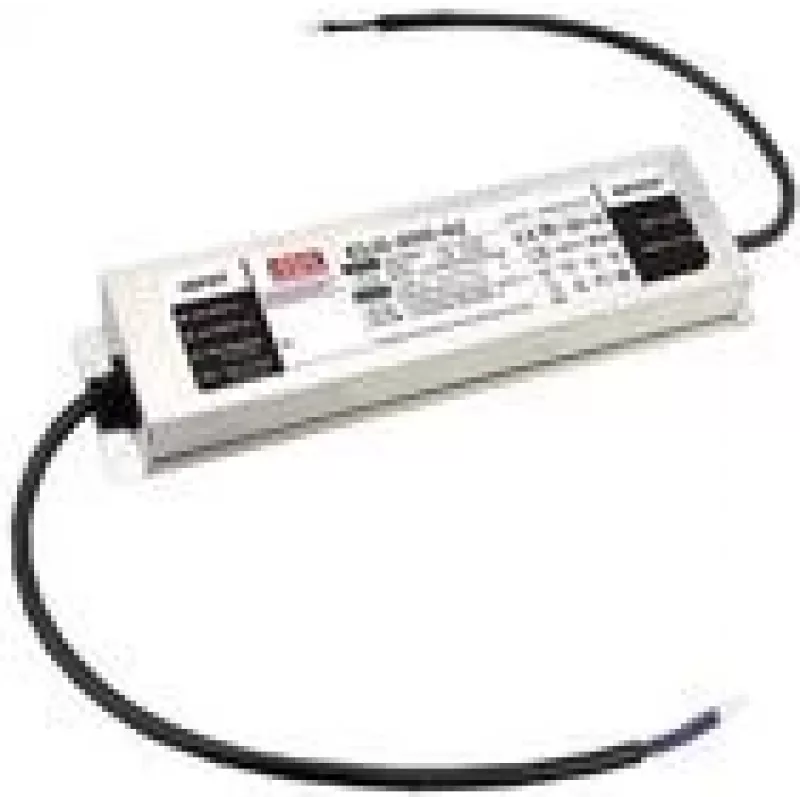

LED driver MEAN WELL ELG-200-24B-3Y Väljundvõimsus 200 W IP20

MEAN WELL ELG-200-24B-3Y on vahelduvvoolu-alalisvoolu ühe väljundiga LED-draiver, mis pakub nii konstantset pinget kui ka konstantset voolu (CV+CC) koos aktiivse võimsusteguri korrektsiooniga (PFC), mõeldud 24 VDC väljundpingele kuni 8,4 A. Sellel on kolmejuhtmeline vahelduvvoolu sisend, kaabli väljund ja see toetab hämardamist 0–10 VDC või PWM/takistuse signaalidega. Seade on mõeldud sisetingimustes valgustuseks ja sellel on praktilised mõõtmed integreerimiseks valgustitesse või korpustesse.

Eelised

See LED-draiver pakub kombineeritud CV ja CC väljundit LED-ide stabiilseks tööks ning sisaldab võimsusteguri korrektsiooni, et parandada efektiivsust vahelduvvooluvõrgus. See toetab mitut hämardusmeetodit (0–10 VDC ja PWM/takistus) ning pakub 24 VDC, 8,4 A väljundit, mis sobib 200 W koormustele. Kaabli väljund ja kompaktne vorm lihtsustavad paigaldamist sisevalgustussüsteemidesse.

Sobib

• 24 VDC toiteallikat vajavad siseruumide LED-valgustid
• Lineaarsed LED-ribad ja modulaarsed LED-paneelid kuni 200 W
• Rakendused, mis vajavad 0–10 V või PWM hämardamise juhtimist

Peamised spetsifikatsioonid

• Bränd: mean well
• Mudel (MPN): ELG-200-24B-3Y
• Väljundpinge: 24 VDC
• Väljundvool: 8,4 A
• Väljundvõimsus: 200 W
• Sisendpinge vahemik: 100–305 VAC
• Hämardamine: 0–10 VDC või PWM/takistus
• Kaitseaste: IP20 (toote andmed) — märkus: allikas loetleb IP67 kaabli väljundile; järgige toote andmete reitingut IP20

Kasutamine

Ühendage kolmejuhtmeline vahelduvvoolu sisend sobiva vooluvõrguga vahemikus 100–305 VAC, järgides kohalikke juhtmestiku standardeid. Ühendage 24 VDC väljundkaablid LED-koormusega, tagades, et kogukoormus ei ületa 200 W või 8,4 A. Kasutage hämardamise klemmi, et juhtida heledust 0–10 VDC kontrolleriga või ühilduva PWM/takistuse hämardusseadmega. Kinnitage draiver sobiva siseruumide valgusti või korpuse sisse, mis vastab IP20 reitingule.

Soovitused

Paigaldage draiver kuiva, ventileeritud siseruumidesse ja tagage piisav jahutus ning tõmbekoormuse leevendus kaabli väljunditele. Kontrollige hämardusseadmete ühilduvust ja veenduge, et kogu LED-koormus jääks ettenähtud piiridesse, et vältida ülekuumenemist või lühenenud eluiga.
