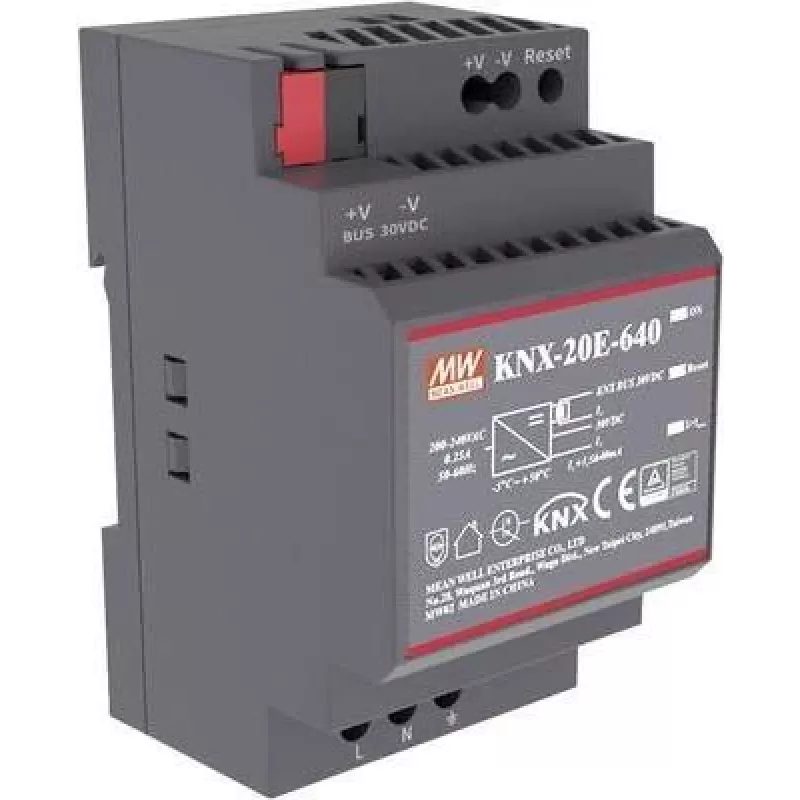

Toiteadapter MEAN WELL KNX-20E-640

MEAN WELL KNX-20E-640 on kompaktne vahelduvvoolu-alalisvoolu DIN-liistule paigaldatav toiteadapter, mis on mõeldud KNX/EIB paigaldistele. See annab stabiliseeritud 30 V alalisvoolu väljundi kuni 640 mA (20 W) laiast sisendpinge vahemikust 180–264 V vahelduvvoolu ja on plastkorpuses integreeritud drosseliga. Seade vastab RoHS nõuetele ja sobib paigaldamiseks standardsetele DIN-liistudele juhtimiskilpides ja automaatikapaneelides.

Eelised

Adapter pakub stabiilset 30 V alalisvoolu väljundit voolutugevusega kuni 640 mA väikeses 52,5 × 54,5 × 90 mm plastkorpuses, lihtsustades paigaldamist kitsastes elektrikilpides. Integreeritud drossel vähendab müra ja parandab ühilduvust KNX/EIB siinisüsteemidega. Lai sisendpinge vahemik (180–264 V vahelduvvoolu) võimaldab usaldusväärset tööd muutuvates võrgutingimustes. RoHS vastavus tagab väiksema keskkonnamõju.

Sobib kasutamiseks

• KNX/EIB siiniseadmete ja liinikopplerite toitmiseks
• DIN-liistule paigaldamiseks elamu- või ärihoonete automaatikapaneelides
• Väikestes juhtimiskilpides ja elektrijaotusmoodulites

Peamised spetsifikatsioonid

• Bränd: mean well
• Mudel / MPN: KNX-20E-640
• EAN: 4021087034500
• Väljund: 30 V alalisvool, 640 mA (20 W)
• Sisendpinge: 180–264 V vahelduvvoolu
• Paigaldus: DIN-liist
• Korpus: plast
• Mõõtmed (L × S × K): 52,5 × 54,5 × 90 mm
• Vastavus: RoHS

Kasutamine

Paigaldage KNX-20E-640 standardsele DIN-liistule juhtimiskilbi sees. Ühendage vahelduvvoolu toitepinge (180–264 V vahelduvvoolu) sisendklemmidega, järgides kohalikke elektrieeskirju ja tagades, et paigas on nõuetekohased kaitseseadmed. Ühendage 30 V alalisvoolu väljund KNX/EIB siiniga või seadmetega, mis vajavad 30 V alalisvoolu, jälgides õiget polaarsust. Kontrollige maandusi ja kinnitage kõik klemmühendused enne seadme pingestamist.

Soovitused

Paigaldage hästi ventileeritavasse korpusesse ja vältige adapteri paigutamist soojusallikate lähedusse. Veenduge, et kogu alalisvoolu koormus ei ületaks 640 mA ja arvestage ühendatud seadmete sisselülitusvooludega. Süsteemi integreerimisel järgige KNX paigaldusreegleid ja kohalikke elektrieeskirju.
