MEAN WELL HDR-15-5 DIN-siini toiteplokk – 5 V / 2,4 A, 12 W

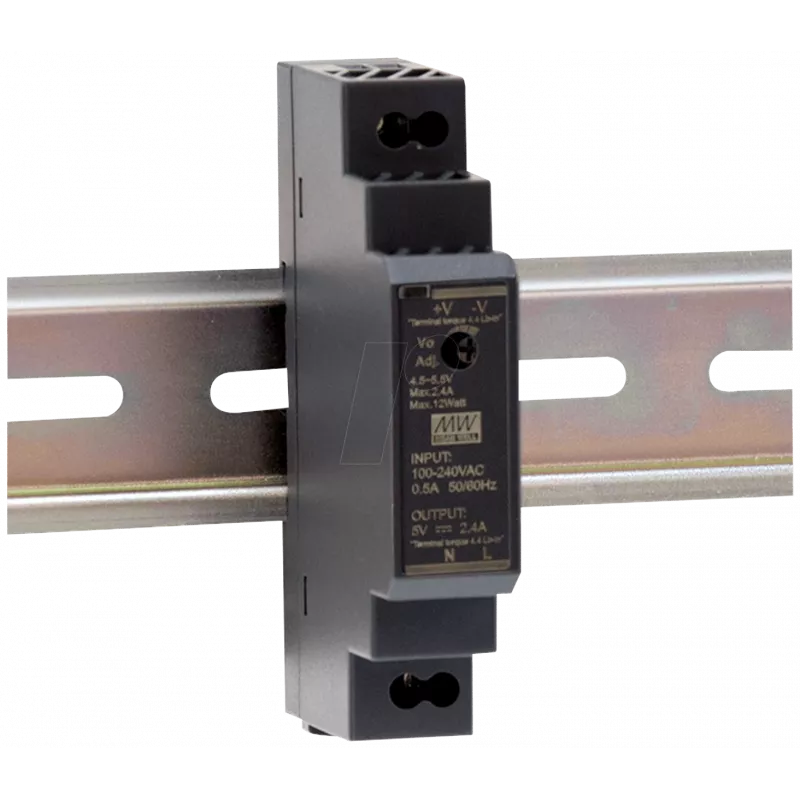

MEAN WELL HDR-15-5 on üliõhuke DIN-liistule paigaldatav AC-DC toiteallikas, mis annab stabiilse 5VDC väljundi kuni 2,4A vooluga laias sisendpinge vahemikus 85–264VAC. See kompaktne 15W moodul vastab RoHS nõuetele ja on mõeldud ruumisäästlikuks paigaldamiseks standardsetele DIN-liistudele, mõõtmetega 54,5 mm sügavus ja 90 mm kõrgus ning kerge kaaluga umbes 80 g. See sobib tööstuslikele juhtpaneelidele, automaatikasüsteemidele ja muudele madalpingelistele 5V rakendustele.

Eelised

HDR-15-5 annab reguleeritud 5V väljundi kuni 2,4A vooluga saledas vormiteguris, mis säästab DIN-liistu ruumi. Selle lai sisendpinge vahemik (85–264VAC) võimaldab kasutamist erinevates võrgukeskkondades, samas kui RoHS-vastavus tagab väiksema keskkonnamõju. Seadme väike kaal ja kompaktsed mõõtmed lihtsustavad paigaldamist ja integreerimist juhtkappidesse ja kompaktsetesse korpustesse.

Kasutusalad

• Tööstuslikud juhtpaneelid ja PLC-süsteemid
• Automaatika- ja hoonete haldamise seadmed
• 5V loogikaseadmed, andurid ja madalpingelised välisseadmed
• Rakendused, mis vajavad kompaktseid DIN-liistule paigaldatavaid toitemooduleid

Peamised spetsifikatsioonid

• Mudel: HDR-15-5
• Sisendpinge: 85–264VAC
• Väljund: 5VDC, 2,4A (15W)
• Vormitegur: üliõhuke DIN-liistule paigaldatav toiteallikas
• Vastavus: RoHS
• Mõõtmed (sügavus × kõrgus): 54,5 mm × 90 mm
• Kaal: ~80 g
• Tootja: MEAN WELL
• MPN: HDR-15-5
• EAN: 4021087036641

Kasutamine

Paigaldage HDR-15-5 kindlalt standardsele DIN-liistule sobivasse korpusesse, tagades piisava ventilatsiooni ja kaitse soojusallikate eest. Ühendage AC võrgusisend (85–264VAC) sisendklemmidega, järgides kohalikke elektrieeskirju ja polaarsuse märgiseid. Ühendage 5VDC väljund koormusega, jälgides õiget polaarsust. Kontrollige ühendused enne sisselülitamist ja kinnitage väljundpinge koormuse all. Mitme seadme paigaldamisel jätke tootekirjanduses soovitatud vahemaa, et säilitada korralik jahutus.

Soovitused

Usaldusväärseks tööks paigaldage seade kuiva, ventileeritavasse kappi ja vältige kohti, kus esineb liigset vibratsiooni või söövitavat atmosfääri. Veenduge, et ühendatud koormus ei ületa 2,4A, ning paigaldage jaotustasandil liigpingekaitse, kui toiteallikat kasutatakse ebastabiilse võrgupingega piirkondades.
