Toiteadapter MEAN WELL DDR-30L-12

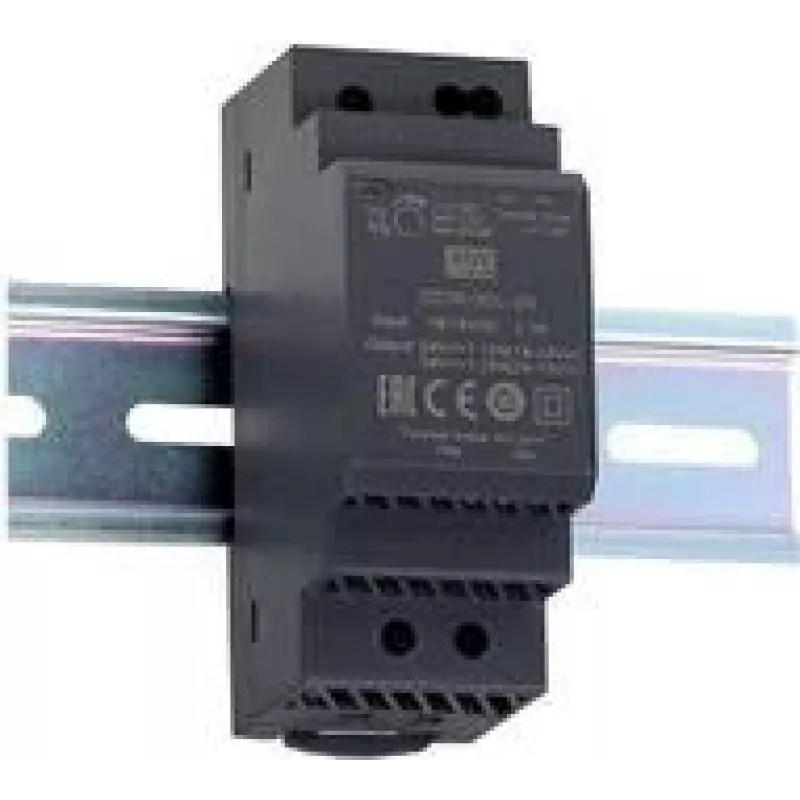

MEAN WELL DDR-30L-12 on üliõhuke DIN-liistule paigaldatav alalispingemuundur, mis on mõeldud tööstus- ja automaatikarakendustele. See võtab vastu laia sisendpingevahemiku 18–75 V alalisvoolu ja annab ühe reguleeritud 12 V alalisvoolu väljundi, mis suudab anda kuni 2,5 A (30 W). Kompaktne korpus (35 mm x 54,5 mm x 90 mm) ja RoHS-vastavus muudavad selle sobivaks seal, kus on oluline ruum ja keskkonnastandardid.

Eelised

DDR-30L-12 pakub laia sisendpingevahemikku paindlikkuseks erinevates alalisvoolu toitekeskkondades ja õhukest DIN-liistu vormitegurit ruumisäästlikuks paigalduseks. Selle reguleeritud 12 V väljund tagab stabiilse toiteallika järgnevatele seadmetele, samas kui kompaktsed mõõtmed võimaldavad integreerimist tihedalt täidetud juhtpaneelidesse. RoHS-vastavus toetab paigaldusi, kus kehtivad materjalipiirangute nõuded.

Sobib

• Tööstuslikud juhtkapid ja automaatikasüsteemid
• Liistule paigaldatav toitejaotus masinates
• Signaali vormindusmoodulid ja väikesed PLC-d
• Rakendused, mis vajavad kompaktset 12 V alalisvoolu toidet erinevatest alalisvooluallikatest

Peamised tehnilised andmed

• Mudel: MEAN WELL DDR-30L-12 (MPN: DDR-30L-12)
• Sisendpinge: 18–75 V alalisvool
• Väljund: 12 V alalisvool, 2,5 A (30 W)
• Paigaldus: DIN-liist
• Mõõtmed: 35 mm x 54,5 mm x 90 mm
• RoHS-vastav
• EAN: 4021087050746

Kasutamine

Paigaldage muundur standardsele DIN-liistule juhtpaneeli sees, tagades piisava ventilatsiooni ja kauguse soojusallikatest. Ühendage alalisvoolu sisend kindlaksmääratud 18–75 V alalisvoolu vahemikus sisendklemmidega, jälgides õiget polaarsust. Ühendage 12 V alalisvoolu väljund koormusega, kontrollides, et summaarne voolutarve ei ületaks 2,5 A. Järgige standardseid juhtmestamistavasid ja kinnitage kõik klemmühendused. Enne tundlike seadmete ühendamist viige läbi esialgsed sisselülituskontrollid, et veenduda stabiilses väljundpinges.

Soovitused

Töökindluse tagamiseks vältige pidevat töötamist maksimaalse nimivõimsusega kõrgel ümbritseval temperatuuril; jätke eeldatava koormuse ja 2,5 A nimivoolu vahele mingi varu. Tagage sisendpoolel asjakohane kaitsmekaitselahendus ning järgige tööstuskeskkonnale kohaseid EMC/maandustavasid.
