Toiteadapter/inverter MEAN WELL UHP-200R-12, 200 W, 12 V väljund, 90–264 V sisend, RoHS

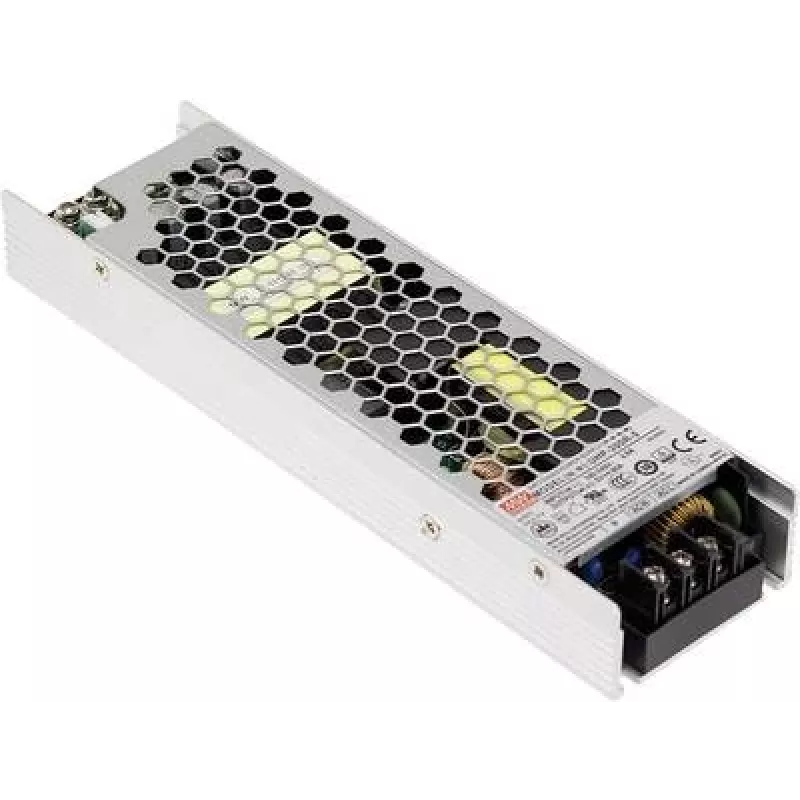

MEAN WELL UHP-200R-12 on õhuke suletud korpusega vahelduv-alalisvoolu toiteallikas aktiivse PFC-ga, mis annab ühe 12 VDC väljundi kuni 16,7 A (200 W). Seade võtab vastu laia sisendpinge vahemikku 90–264 VAC ja on mõeldud kompaktseteks paigaldisteks, kus on vaja usaldusväärset RoHS-i nõuetele vastavat alalisvooluallikat. Selle mõõtmed on 55 × 194 × 26 mm ja seda tarnitakse 24 tk pakendites.

Eelised

UHP-200R-12 pakub väikest jalajälge ja suletud õhukest korpust ruumikitsikusega paigalduste jaoks, aktiivset võimsusteguri korrektsiooni parema võrgusobivuse tagamiseks ning spetsiaalset DC OK signaali süsteemi jälgimiseks. Selle lai sisendvahemik võimaldab kasutamist kogu maailma vahelduvvooluvõrkudes ning RoHS-i vastavus toetab keskkonnanõuetega reguleeritud rakendusi.

Sobib

• Tööstuslikele juhtkappidele ja automaatikaseadmetele
• Kaubanduslikele elektroonikaseadmetele, mis vajavad stabiilset 12 V alalisvoolu
• Võrgu- ja sideseadmetele kaugjälgimisega
• Manussüsteemidele ja müügipunktiterminalidele

Peamised tehnilised andmed

• Väljundpinge: 12 VDC
• Väljundvool: 16,7 A (maksimaalne)
• Väljundvõimsus: 200 W
• Sisendpinge: 90–264 VAC
• Vormitegur: õhuke suletud korpusega toiteallikas
• Kaitse/omadus: aktiivne PFC, DC OK signaal
• Mõõtmed: 55 × 194 × 26 mm
• Vastavus: RoHS

Kasutamine

Paigaldage UHP-200R-12 sobivasse elektrikilpi, kus on piisav ventilatsioon ja kindel kinnitus. Ühendage vahelduvvoolu sisend õigesti hinnatud toitevõrku (90–264 VAC), kasutades sobivat juhtmestikku ja kaitseseadmeid. Ühendage 12 VDC väljund oma koormusega, veendudes polaarsuse õigsuses ja selles, et kogukoormus ei ületa 16,7 A. Kasutage DC OK signaali kaugjälgimiseks või blokeerimisfunktsioonideks vastavalt oma süsteemi nõuetele.

Soovitused

Veenduge, et toiteallikas on paigaldatud nii, et õhk pääseb liikuma, ja hoidke see soojusallikatest eemal. Kontrollige sisendkaitset ja maandust vastavalt kohalikele standarditele. Pikaajaliseks töökindluseks vältige pidevat koormamist maksimaalse nimivooluga ja järgige tootja paigaldus- ja ohutusjuhiseid.
