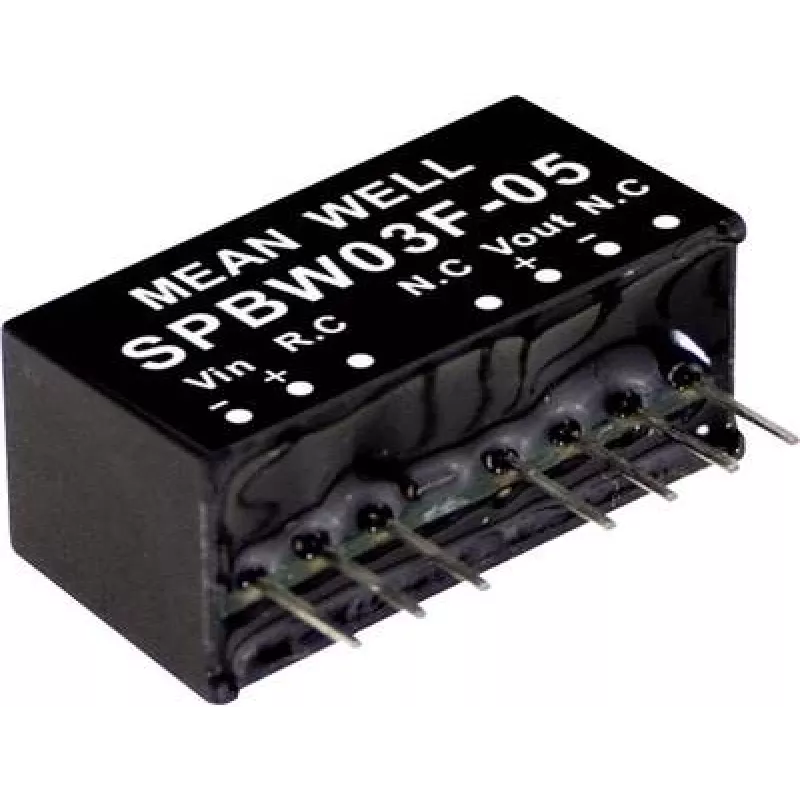

Toiteadapter/inverter MEAN WELL SPBW03F-05 — 3 W, 5 V, 0,6 A

MEAN WELL SPBW03F-05 on kompaktne alalisvoolumuundur, mis on mõeldud trükkplaadile paigaldamiseks ja annab reguleeritud 5 V väljundi kuni 0,6 A laiast 9…36 V alalisvoolu sisendivahemikust. SIP läbiva avaga korpuses olev 3 W toiteadapter/inverter tagab stabiilse madalpinge toite väikese võimsusega elektroonika ja manussüsteemide jaoks, järgides samal ajal RoHS keskkonnastandardeid.

Eelised

Muunduri väike jalajälg ja SIP läbiva avaga vormitegur lihtsustavad integreerimist trükkplaatidesse ja piiratud ruumiga korpustesse. Lai sisendivahemik võimaldab töötada erinevate toiteallikatega ning reguleeritud 5 V väljund säilitab stabiilse pinge tundlike andurite ja väikeste kontrollerite jaoks. Madal võimsuskadu ja 3 W nimivõimsus muudavad seadme sobivaks lisamoodulite ja akutoitega süsteemide jaoks, kus tõhusus ja minimaalne soojuskoormus on olulised.

Sobib

• Andurite ja andurisõlmede toiteks manussüsteemides
• Väikeste mikrokontrolleri plaatide ja loogikamoodulite varustamiseks
• Lisatoiteks side- või järelevalvemoodulitele
• Tööstus- või autosüsteemid, mis töötavad 9…36 V alalisvoolu siinidel
• Trükkplaadile paigaldatavad konstruktsioonid, mis vajavad kompaktset SIP läbiva avaga regulaatorit

Peamised spetsifikatsioonid

• Väljundpinge: 5 V DC
• Maksimaalne väljundvool: 0,6 A
• Väljundvõimsus: 3 W
• Sisendpinge vahemik: 9…36 V DC
• Muundamise tüüp: isoleeritud DC-DC muundur trükkplaadile paigaldamiseks
• Korpus: SIP läbiva avaga
• Vastavus: RoHS

Kasutamine

Paigaldage SIP läbiva avaga muundur trükkplaadile määratud jalajälje kohas, veendudes õiges orientatsioonis ja kindlates jooteühendustes. Ühendage sisendklemmid alalisvooluallikaga vahemikus 9…36 V ja suunake reguleeritud 5 V väljund sihtskeemidesse, järgides õiget polaarsust. Jätke soojuse hajutamiseks piisavalt vaba ruumi ning järgige standardseid trükkplaadi maandus- ja lahtisidestustavasid müra minimeerimiseks. Kontrollige väljundpinget eeldatavatel koormustingimustel enne lõplikku kasutuselevõttu.

Soovitused

Usaldusväärseks tööks vältige muunduri kokkupuudet sisendpingetega väljaspool määratud 9…36 V vahemikku ja veenduge, et väljundkoormus ei ületaks 0,6 A. Tagage piisav vasepind või termilised läbiviigud korpuse lähedal soojuse hajutamiseks pidevkoormusega rakendustes. Kasutage sisend- ja väljund-lahtisidestuskondensaatoreid kontaktide lähedal, et parandada siirdevastust ja vähendada müra tundlikes ahelates.
