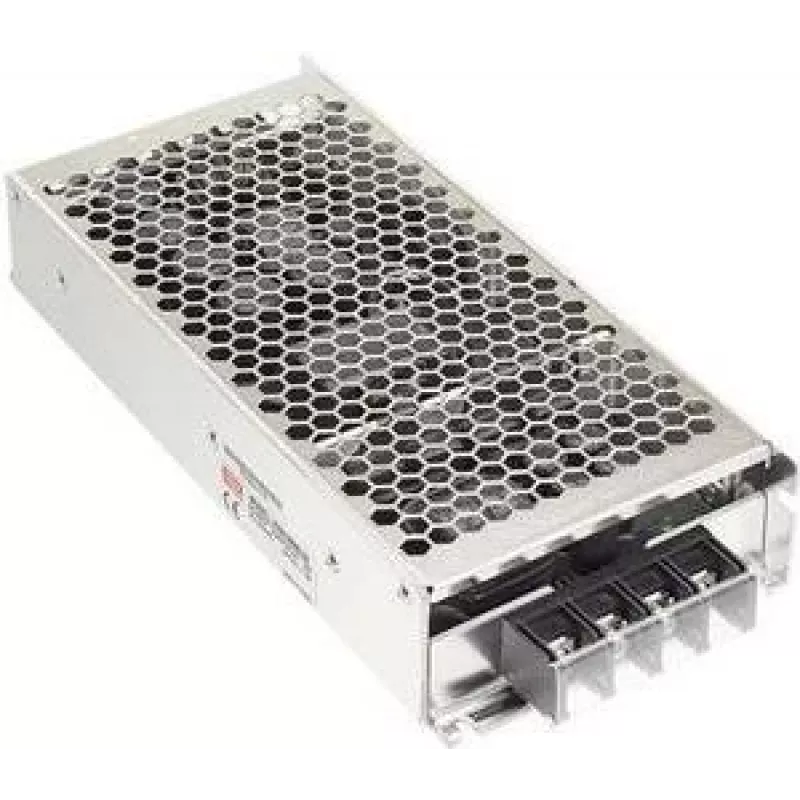

Toiteadapter/inverter MEAN WELL RSD-300F-5, 300 W, sisend 50,4–93,6 V, väljund 5 V, RoHS, 97×216×40 mm

MEAN WELL RSD-300F-5 on 300 W DC-DC suletud muundur, mis on mõeldud kõrgema pingega alalisvooluallikate muundamiseks stabiilseks 5 V väljundiks. Seade aktsepteerib laia sisendvahemikku, mis sobib sõidukite, raudtee- ja tööstuslike alalisvoolusüsteemide jaoks ning pakub reguleeritud +5 V suure voolutugevusega kompaktses metallkorpuses mõõtmetega 97 × 216 × 40 mm. Muundur vastab EN50155 raudteestandardi nõuetele, pakub 4000 Vdc sisend-väljund isolatsiooni ja on RoHS-iga kooskõlas.

Eelised

RSD-300F-5 pakub suurt võimsustihedust fikseeritud 5 V väljundiga, mis suudab anda kuni 42 A. Selle lai sisendvahemik toetab levinud tööstus- ja transpordiaku pingeid, samas kui vastupidav metallkorpus tagab tõhusa soojusjuhtivuse ja mehaanilise kaitse. Vastavus raudteestandardile EN50155 ja kõrge isolatsioonipinge tagavad ohutu töö nõudlikes keskkondades. Kompaktne jalajälg hõlbustab paigaldamist, kui ruumi on vähe.

Sobib

• Tööstuslikele seadmetele, mis vajavad stabiilset 5 V alalisvooluliini
• Sardsüsteemidele ja üheplaadiarvutitele, millel on suur voolutarve
• EN50155-le vastavale raudtee- ja ühistranspordielektroonikale
• Telekommunikatsiooni toiteallikatele ja juhtkappidele
• Sõiduki- ja mobiilsetele toitesüsteemidele, millel on kõrgemad sisendpinged

Peamised tehnilised andmed

• Väljundvõimsus: 300 W
• Sisendpinge vahemik: 50,4–93,6 V (märkus: seade toetab sarnaseid laiu alalisvooluvahemikke kuni 100,8 Vdc seotud andmelehtedel)
• Väljundpinge: +5 V DC
• Maksimaalne väljundvool: 42 A
• Isolatsioonipinge (sisendist väljundisse): 4000 Vdc
• Vastavus: EN50155 (raudteestandard)
• Vastavus: RoHS
• Korpus: metall; mõõtmed 97 × 216 × 40 mm

Kasutusjuhend

Paigaldage muundur hästi ventileeritavasse kohta ja kinnitage see mehaaniliselt, järgides tootja paigaldussoovitusi. Ühendage alalisvoolu sisendklemmid sobiva kõrgema pingega alalisvooluallikaga kindlaksmääratud sisendvahemikus, jälgides polaarsust. Ühendage +5 V väljund ja maandus koormusega, veendudes, et koormusvool ei ületa nimiväärtust 42 A. Kontrollige õiget juhtmestikku ja maandust enne pingestamist. Laske seadmel koormuse all jahtuda ning vältige õhuvoolu takistamist metallkorpuse ümber.

Soovitused

Usaldusväärseks pikaajaliseks tööks kasutage sisendallikaid, mille pinge on kindlaksmääratud vahemikus stabiilne, tagage piisav jahutusradiaator või õhuvool täiskoormuse lähedal töötamisel ning lisage asjakohane eelnev kaitse, nagu sulavkaitsmed või kaitselülitid. Raudtee- või sõidukirakendustes kasutamisel järgige asjakohaseid paigaldusstandardeid ja kontrollige oma süsteemi elektromagnetilise ühilduvuse/elektromagnetiliste häirete nõudeid.
