TNC-pistik DeLOCK 90016 RG-174 RG-316 pressimine

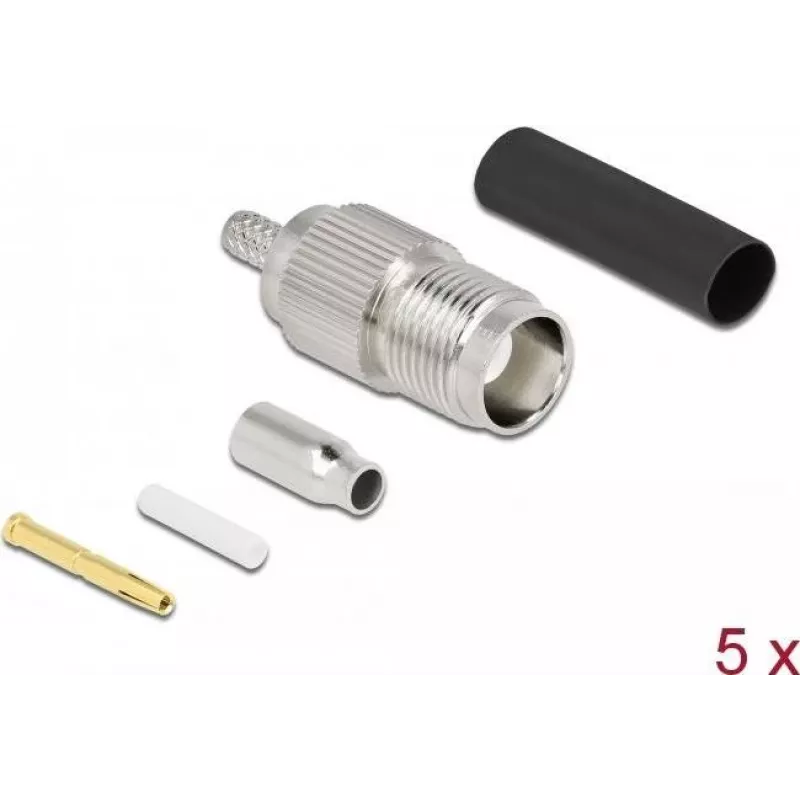

DeLOCK TNC-pistik koos sobiva kahaneva toruga on mõeldud kasutamiseks raadiosagedustehnoloogias koaksiaalkaablite ühendamiseks. See on spetsiaalselt ette nähtud RG-174 ja RG-316 kaablite pressimiseks ning selle impedants on 50 Ω nikkeldatud kontaktidega, mis tagavad töökindla elektriühenduse ja korrosioonikindluse. Kompaktsed mõõtmed (12 mm laius × 30 mm sügavus × 12 mm kõrgus) muudavad pistiku sobivaks piiratud ruumiga paigaldistesse; pakend sisaldab viit identset pistikut.

Eelised

TNC-pistik toetab standardset 50 Ω impedantsi ja nikkeldatud kontakte, mis tagavad vastupidavuse ja stabiilse signaaliedastuse. Pressimiskonstruktsioon tagab kindla mehaanilise ja elektrilise ühenduse RG-174 ja RG-316 koaksiaalkaablitega. Väike vormitegur lihtsustab kasutamist kitsastes koostudes ning kaasasolev kahanev toru parandab tõmbe leevendamist ja keskkonnakaitset ühenduskohas.

Sobib

Peamised tehnilised andmed

Kasutamine

Valmistage RG-174 või RG-316 kaabel ette, eemaldades välimise mantli, punutise ja dielektriku soovitatud pikkusteni presskontakti jaoks. Lükake kahanev toru ja pressimishülss kaablile, sisestage keskjuht kontakti ning pressige kontakt ja hülss, kasutades pistiku suurusele vastavat pressimistööriista. Asetage pistiku korpus koostu peale, rakendage kahanevale torule kuumust tõmbe leevenduse kinnitamiseks ning kontrollige pärast koostamist mehaanilist ja elektrilist terviklikkust.

Soovitused

Kasutage pressimistööriista ja stantse, mis vastavad DeLOCK TNC-kontakti mõõtmetele, ning kontrollige kaabli eemalduspikkusi pistiku tootjalt. Pärast koostamist testige järjepidevust ja impedantsi, et tagada õige paigaldus ja säilitada RF-jõudlus.
