InLine Duplex paigalduskaabel S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 300m

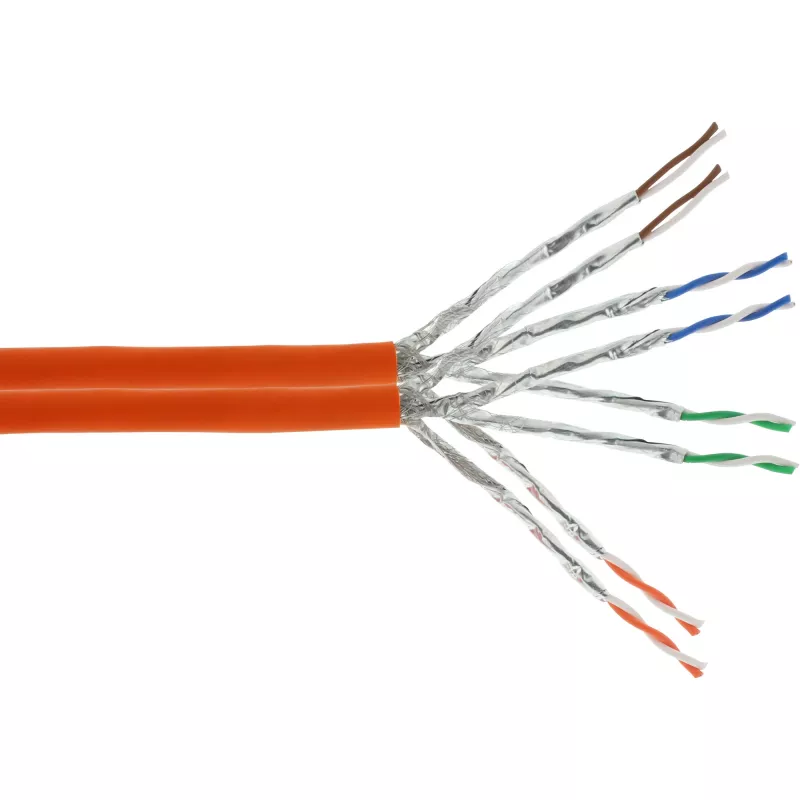

InLine Duplex paigalduskaabel S/FTP PiMF Cat.7a AWG23 on kahesooneline paigalduskaabel, mis on mõeldud professionaalseteks võrgupaigaldusteks. See toetab edastussagedusi kuni 1200 MHz, kasutab täisvaskjuhte ja S/FTP (paarid fooliumis ja üldine punutis) varjestust ning tarnitakse trumlitel või trummelkarpides olenevalt kimbu pikkusest. Kaablil on oranž LSOH (halogeenivaba) ümbris ja meetritrükis piki kaablit, mis lihtsustab paigaldamist ja tuvastamist.

Eelised

Trummelkarbi pakend võimaldab kaabli lihtsat lahtikerimist ja käsitlemist objektikohas, vähendab vajadust täiendavate trumlitööriistade järele ja säästab kulusid väikestes paigaldustöödes. Pakend on kerge, virnastatav ja sobib veoks ehitusmasinates või postiteenuse kaudu. Pappkaitse aitab vältida kaabli määrdumist ja mehhaanilisi vigastusi ladustamise ja transpordi ajal.

Sobib

• Professionaalne struktuurkaabeldus andmekeskustes ja serveriruumides
• Äri- ja kontorivõrgupaigaldised
• Kõrgkiirused kuni 10 Gbit/s, kus on nõutav Cat.7a jõudlus
• Keskkonnad, mis nõuavad halogeenivaba (LSOH) kaabeldust

Peamised spetsifikatsioonid

• Kaabli tüüp: Duplex paigalduskaabel, Cat.7a S/FTP PiMF
• Juht: Täisvask, AWG23 (2 × 4 × 2 × AWG23/1)
• Sagedus: Kuni 1200 MHz
• Andmeedastuskiiruse sobivus: Kuni 10 Gbit/s
• Impedants: 100 Ω; alalisvoolutakistus: max. 87 Ω/km
• Ümbris: Halogeenivaba (LSOH), oranž
• Varjestus: Paarid metallfooliumis pluss üldine punutis
• Kaabli läbimõõt: ligikaudu 2 × 8,2 mm
• Temperatuurivahemik: Paigaldus 0°C kuni 50°C; Töö -20°C kuni 60°C
• Tuleohutusklass: Eca vastavalt EN 50575:2014 / A1:2016
• Märgistus: Meetritrükis kaablil

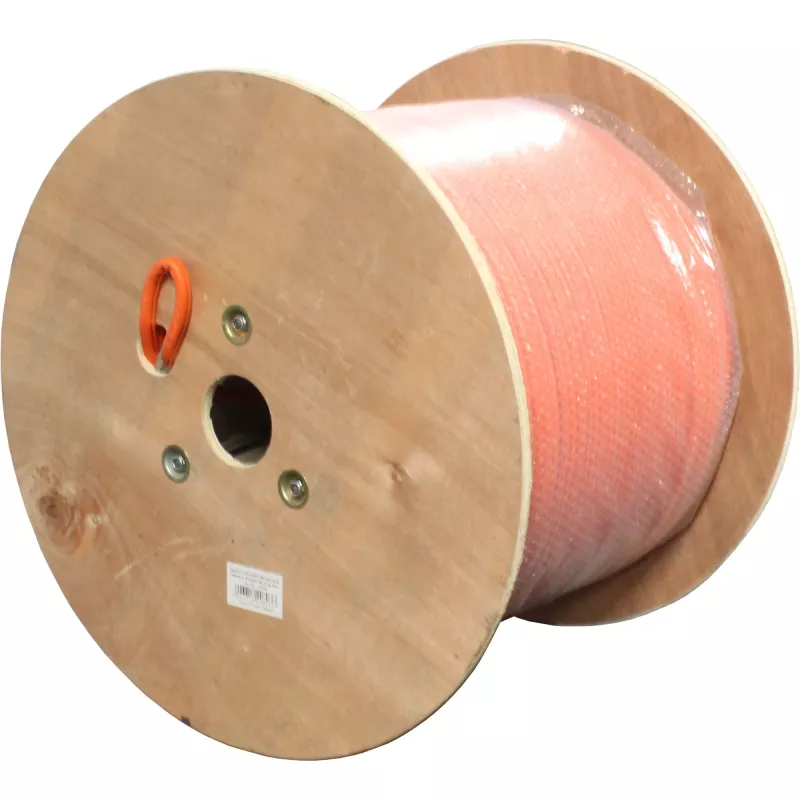

• Pakend: Trummelkarp 50 m ja 100 m kimpude puhul; üksik trummel 300 m ja 500 m kimpude puhul

Kasutamine

Kerige kaabel lahti trumlilt või trummelkarbist, järgides meetrimärgistust vajalike pikkuste mõõtmiseks. Paigaldage kaabel struktuurkaabelduse standardseid paigalduspraktikaid järgides: vältige järske paindeid, hoidke sobiv painderaadius, kinnitage kaabel kaablirennidele või -marsruutidele ilma liigselt pingutamata ning hoidke eraldus tugevatest elektrilistest allikatest häirete minimeerimiseks. Termineerige ja testige, kasutades Cat.7a S/FTP kaabeldusega ühilduvaid konnektoreid ja testimisseadmeid.

Soovitused

Hõlpsaks objektikohal kasutamiseks ja jäätmete vähendamiseks väikestes paigaldustes valige trummelkarbi valikud (50 m või 100 m). Suurte paigaldiste puhul tellige 300 m või 500 m trummelvarustus. Järgige kohalikke ehitusseadusi ja tuleohutusnõudeid LSOH kaablite paigutamisel ja kinnitamisel.
