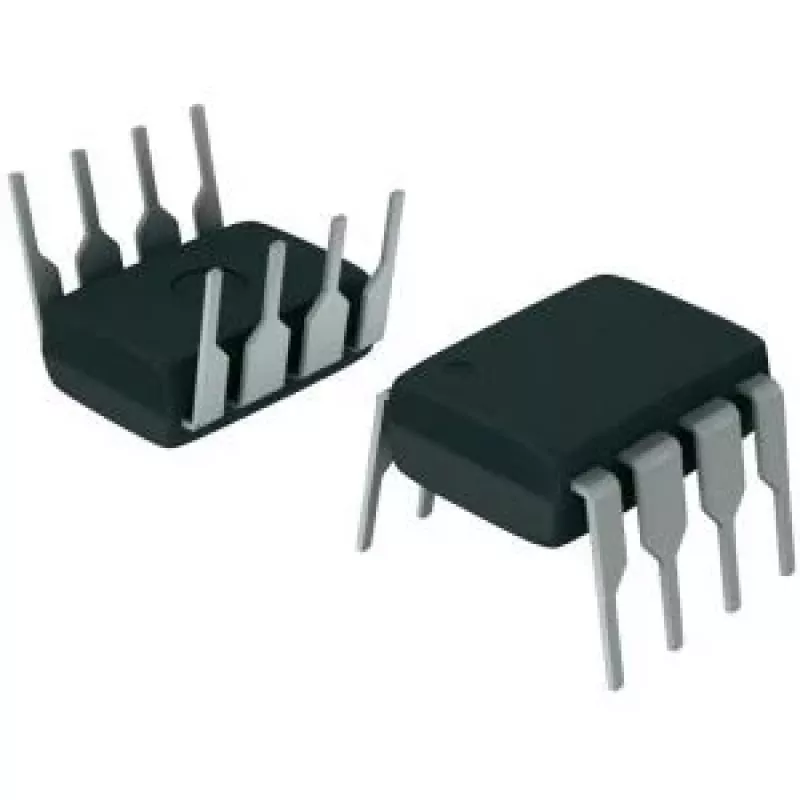

Texas Instruments INA111AP instrumentatsioonioperatsioonivõimendi PDIP-8

Texas Instrumentsi INA111AP PDIP-8-korpuses on instrumentatsioonioperatsioonivõimendi, mis on mõeldud täppis-diferentssignaalide võimendamiseks. See lineaarne integraallülitus pakub INA111 perekonnale iseloomulikku madalat nihkepinget ja madalat triivimist, muutes selle sobivaks usaldusväärseks mõõtmiseks ja signaalitöötluseks rakendustes, mis nõuavad väikeste diferentspingete täpset võimendamist. Kompaktne PDIP-8-korpus lihtsustab lävitusmontaaži PCB-l ja prototüüpimist, pakkudes samal ajal instrumentatsioonivõimendilt oodatavat funktsionaalsust. Eelised INA111AP pakub madalat sisendnihkepinget ja madalat triivimist temperatuuriga, tagades stabiilse võimenduse laias temperatuurivahemikus. Selle instrumentatsioonivõimendi topoloogia tagab kõrge hariliku signaali nõrgendusteguri, mis vähendab müra ja häirete mõju diferentsmõõtmistele. Seade toetab nii ühe- kui ka kahetoitelist tööd ning võimaldab etteaimatavat võimendust välise takistiga konfigureerimisel, mis võimaldab paindlikku integreerimist mõõte-eelastmetesse ja anduriliidestesse. Sobib kasutamiseks Anduri signaalitöötlus (pingeandurid, termopaarid, sildmuundurid) Andmehõiveseadmete eelastmed ja ADC-draiveri astmed Meditsiiniinstrumentatsioon ja füsioloogiliste signaalide võimendamine Laboratoorsed mõõteahelad ja täppistestimisseadmed Peamised spetsifikatsioonid Instrumentatsioonivõimendi arhitektuur diferentssisendsignaalidele Madal sisendnihkepinge ja madal nihketriiv temperatuuriga Kõrge hariliku signaali nõrgendustegur häirete minimeerimiseks Võimendus seatakse välise takistiga paindlikuks võimendamiseks PDIP-8 lävituskorpus lihtsaks prototüüpimiseks ja PCB-paigalduseks Toetab ühe- või kahetoitelist tööd sõltuvalt vooluahela disainist Kuidas kasutada Paigaldage INA111AP PDIP-8-soklisse või jootke see lävitus-PCB-le, järgides standardseid käsitsemis- ja antistaatilisi ettevaatusabinõusid. Konfigureerige võimendi, valides sobiva välise takisti määratud kontaktide vahel, et seadistada vajalik võimendus vastavalt tootja võimendusvalemile. Andke sobivad toitepinged (ühe- või kahetoitelised) ja lahkvoolukondensaatorid toitekontaktide lähedusse, et tagada stabiilne töö. Juhtige sisendjälgi hoolikalt ja võimalusel kasutage diferentsjuhtimist või varjestust, et minimeerida müra ja nihkevigu. Soovitused Optimaalse mõõtetäpsuse saavutamiseks kasutage väikese müraga väliseid takisteid võimenduse seadmiseks, asetage möödavoolukondensaatorid toitekontaktide lähedale ja hoidke sisendjäljed lühikesed ja sümmeetrilised. Kontrollige hariliku signaali pinge piiranguid ja varu valitud toitekonfiguratsioonis, et vältida väljundi küllastumist väikeste diferentssignaalide võimendamisel.
