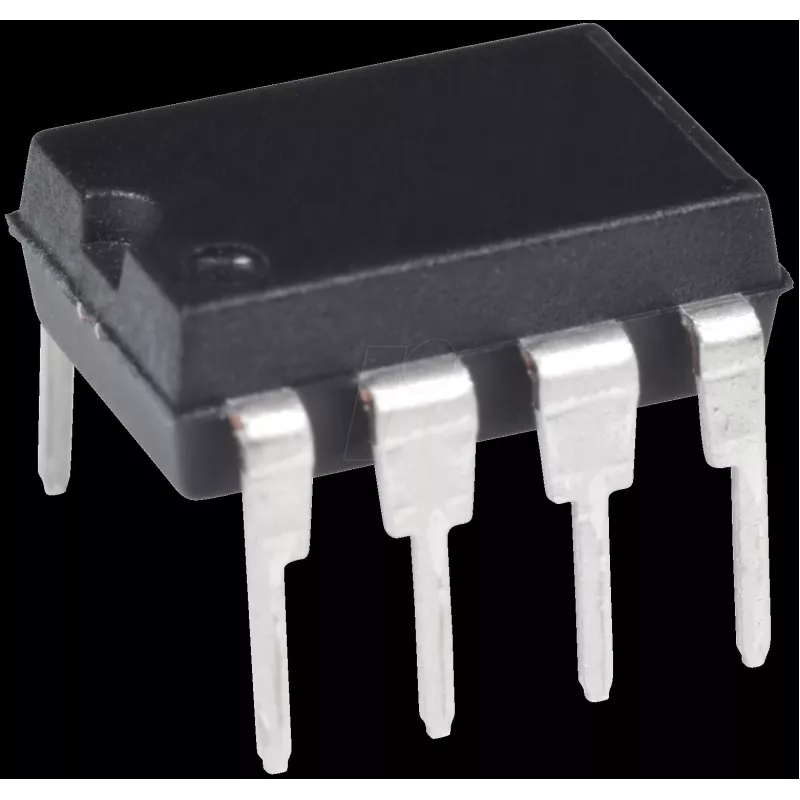

Operatsioonivõimendi Texas Instruments OPA134PA — ühe kanaliga, 8 MHz ribalaius, THD 0,00008%

Texas Instruments OPA134PA on ühe kanaliga operatsioonivõimendi, mille ribalaius on 8 MHz ja erakordselt madal summaarne harmooniline moonutus (THD 0,00008%). See kvaliteetse heli ja täpse analoogsignaali töötlemise jaoks mõeldud FET-sisendiga opvõimendi pakub laia väljundamplituudi ja tugevat väljundvõimsust, säilitades samas ühikvõimenduse stabiilsuse. Seade sobib PCB-le paigaldatavateks rakendusteks, kus on vaja kompaktset korpuse suurust ja usaldusväärset alaliskäitumist.

Eelised

OPA134PA ühendab ülimadala moonutuse ja madala müra jõudluse tõelise FET-sisendastmega, mis säilitab madala sisendi nihkevoolu ja suurepärase ühissignaali nõrgenduse. Võimendi pakub suurt avatud ahela võimendust ja laia toitepinge vahemikku, võimaldades tööd ±2,5 V kuni ±18 V, ning tagab stabiilse dünaamilise käitumise erinevatel koormustel, sealhulgas mahtuvuslikel koormustel. Selle lai väljundamplituud, mis ulatub umbes 1 V kaugusele toitepinge piiridest, suurendab dünaamilist reservi heliahelates ja täppistöötlusrakendustes.

Sobib

• Kvaliteetse heli eelvõimenditele ja kõrvaklappide draiveritele
• Aktiivfiltritele ja ekvalaiseritele
• Täpismõõtmiste ja andurisignaalide töötlemisele
• Madala müraga mõõteriistadele ja puhverastmetele
• Piiratud ruumiga PCB-disainidele, mis nõuavad 8 kontaktiga pindmontaažikorpust

Peamised tehnilised andmed

• Topoloogia: ühe kanaliga operatsioonivõimendi tõelise FET-sisendastmega
• Ribalaius: 8 MHz (väike signaal)
• Summaarne harmooniline moonutus (THD): 0,00008%
• Müratihedus: 8 nV/√Hz
• Sisendi nihkevool: tavaliselt pikoampri vahemikus (FET-sisend)
• Pöördekiirus: 20 V/µs
• Avatud ahela võimendus: suur (tavaliselt umbes 120 dB 600 Ω koormusel)
• Väljundamplituud: kuni ~1 V toitepinge piiridest (suurendatud dünaamiline reserv)
• Toitepinge vahemik: ±2,5 V kuni ±18 V
• Töötemperatuuri vahemik: –40 °C kuni 85 °C

Kasutamine

Kasutage OPA134PA-d standardsetes ühe opvõimendi topoloogiates, nagu mitteinverteerivad või inverteerivad võimendid, aktiivfiltri astmed, puhvrid ja eelvõimendite ahelad. Rakendage sobivad toitepinged määratud vahemikus ±2,5 V kuni ±18 V ja järgige õiget lahtisidestust toitekontaktide lähedal, et minimeerida toitemüra. Audio- ja täppisrakenduste jaoks konfigureerige tagasiside- ja sisendvõrgud soovitud võimenduse saavutamiseks, hoides seadet selle lineaarses väljundamplituudis. Võimendi on ühikvõimenduse stabiilne, nii et seda saab kasutada puhvrina ilma täiendava kompensatsioonita. Maandus- ja paigutustavad, mis minimeerivad sisendmahtuvust ja hoiavad sisendijäljed lühikesed, parandavad müra- ja stabiilsusomadusi.

Soovitused

Parima helikvaliteedi ja madala moonutuse saavutamiseks kasutage tagasisidevõrkudes tihedaid, madala müratasemega passiivkomponente, paigutage toite lahtisidestuskondensaatorid toitekontaktide lähedale ning vältige suurte mahtuvuslike koormuste otsest juhtimist ilma väikese järjestiktakistita väljundis. PCB-de projekteerimisel hoidke sisendijäljed lühikesed ja tagage tugev maandustasand, et säilitada OPA134PA madala müra omadused.
