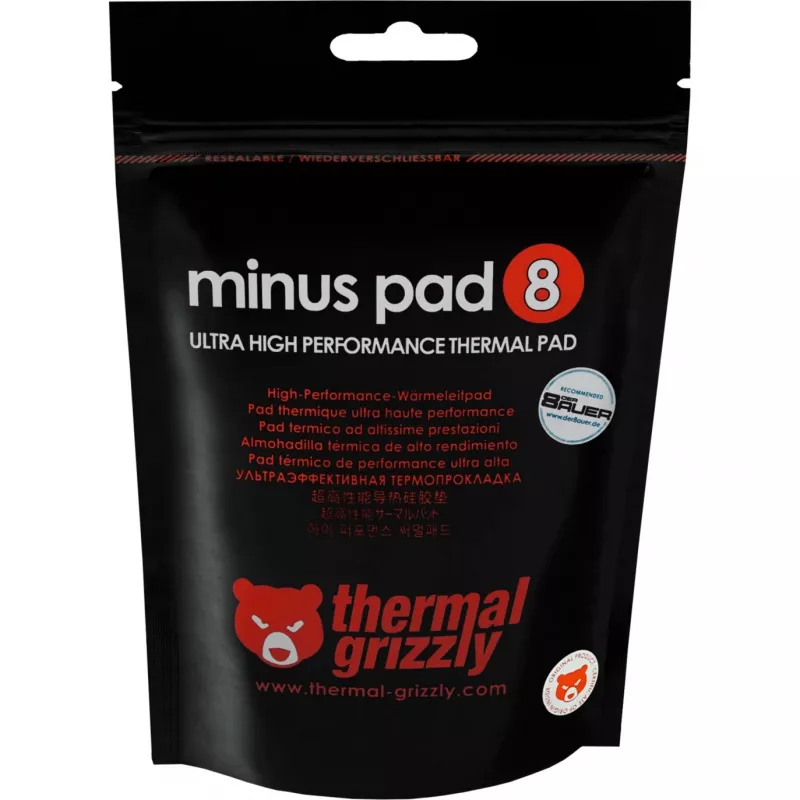

Termopadi Thermal Grizzly Minus Pad 8

Thermal Grizzly Minus Pad 8 on suure jõudlusega termopadi, mis on loodud tõhusaks soojusülekandeks elektroonikakomponentide ja jahutusradiaatorite vahel. Valmistatud keraamilisest ränipõhisest ühendist nano-alumiiniumoksiidi ja metalloksiidi lisanditega, ühendab padi kõrge soojusjuhtivuse elektriisolatsiooni ja kõrge kokkusurutavusega. See tarnitakse kompaktses ristkülikukujulises formaadis, mis sobib paljudele elektroonikaseadmetele, kus on vaja vahede kompenseerimist ja usaldusväärset termilist sidestust.

Eelised

Minus pad pakub soojusjuhtivust 8 W/m·K, säilitades samal ajal kõrge kokkusurutavuse, et täita väikseid vahesid osade vahel. Selle paindlik elastne pind võimaldab hõlpsat paigaldamist minimaalse survega ja tagab stabiilse kontakti aja jooksul. Materjal on elektrit isoleeriv ja RoHS-iga vastavuses, pakkudes ohutut ja keskkonnasõbralikku tööd laias temperatuurivahemikus.

Sobib

• Termiliseks sidestuseks kiipide, moodulite ja jahutusradiaatorite vahel tarbeelektroonikas ja tööstuselektroonikas
• Väikeste õhuvahede täitmiseks kitsastes koostudes või ebatasastel pindadel
• Rakendusteks, mis nõuavad elektriisolatsiooni koos hea soojusülekandega

Peamised spetsifikatsioonid

• Soojusjuhtivus: 8 W/m·K

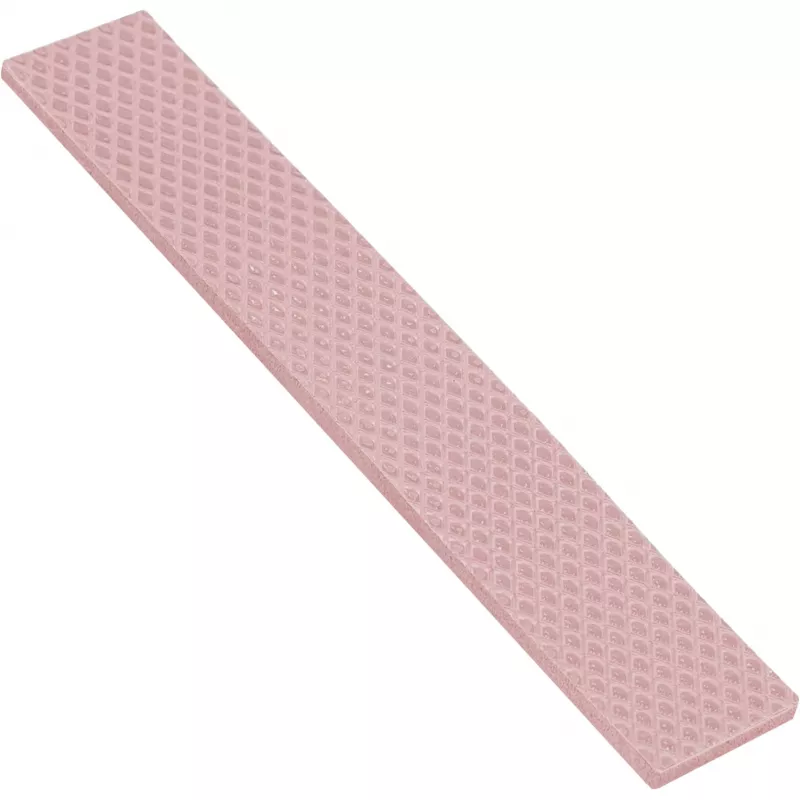

• Mõõtmed (ligikaudsed): 120 mm × 20 mm × 2 mm
• Materjali alus: keraamiline ränikompleks nano-alumiiniumoksiidi ja metalloksiidi lisanditega
• Elektriline käitumine: isoleeriv
• Töötemperatuuri vahemik: -100 °C kuni 250 °C
• Vastavus: RoHS

Kasutamine

Lõigake Minus Pad 8 terava tera või kääridega vajaliku kuju ja suurusega. Puhastage ja kuivatage mõlemad kontaktpinnad enne paigaldamist, et eemaldada tolm, rasv või jäägid. Asetage padi komponendi ja jahutusradiaatori vahele, seejärel rakendage kerget survet, nii et padi surutakse kokku ja kohandub pinna ebatasasustega. Pange seade uuesti kokku ja kontrollige, kas mehaaniline kinnitus tagab ühtlase kontakti ilma liigse kokkusurumiseta, mis ületaks padja määratud paksust.

Soovitused

Hoidke termopadi lamedalt ja kaitske tolmu ning otsese päikesevalguse eest. Vältige materjali venitamist. Parima termilise jõudluse tagamiseks veenduge, et pinnad on puhtad, ja valige padja paksus, mis võimaldab koostu pingutamisel kerget kokkusurumist.
