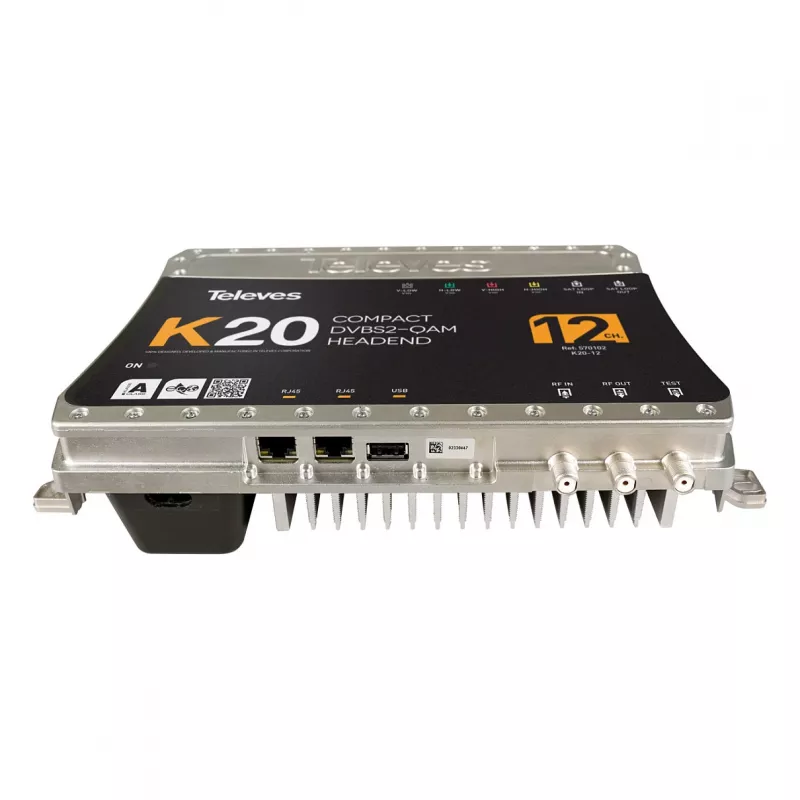

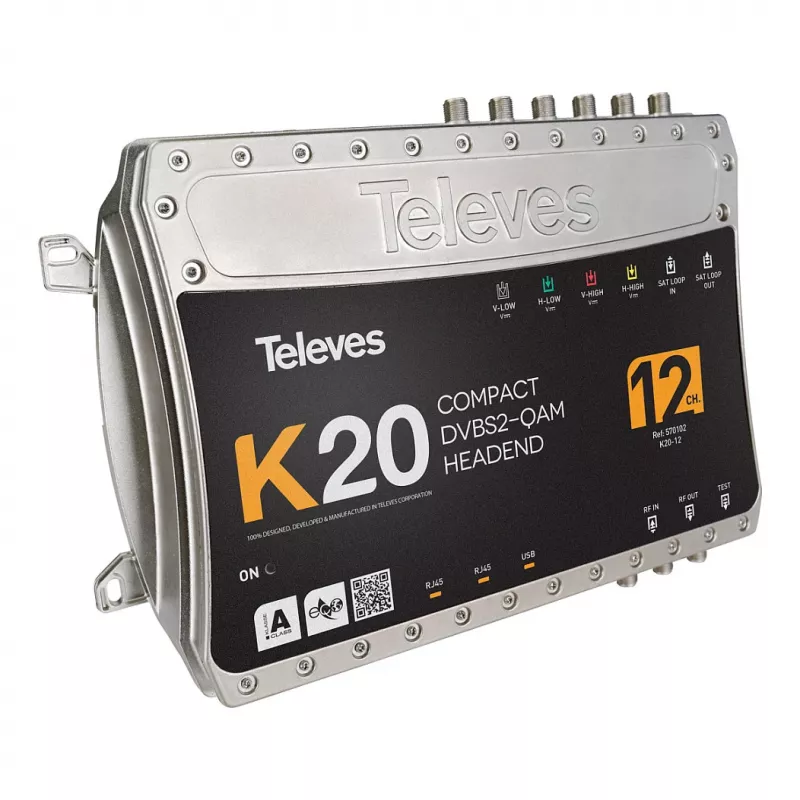

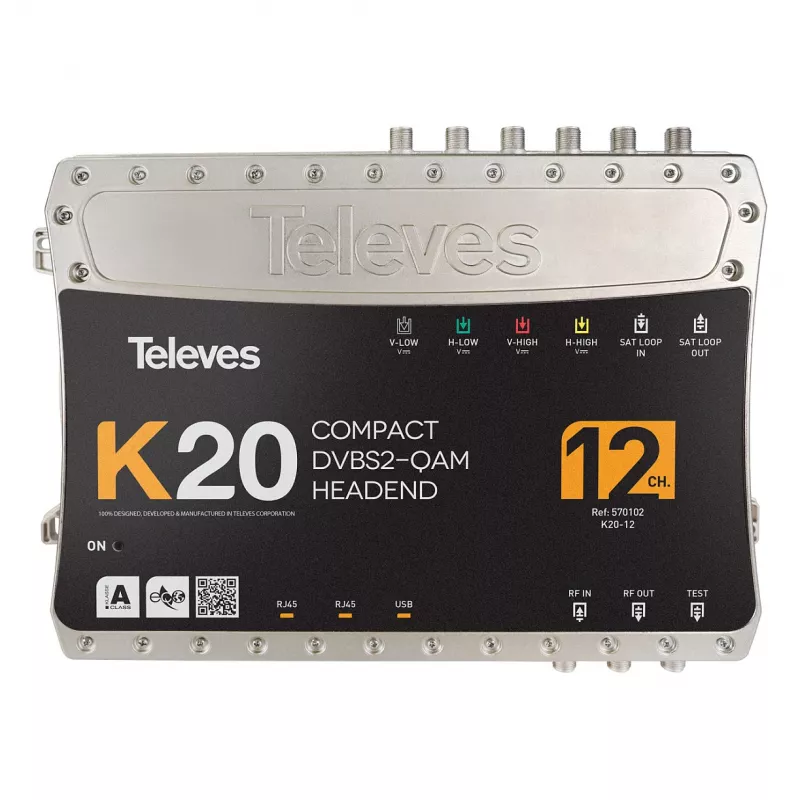

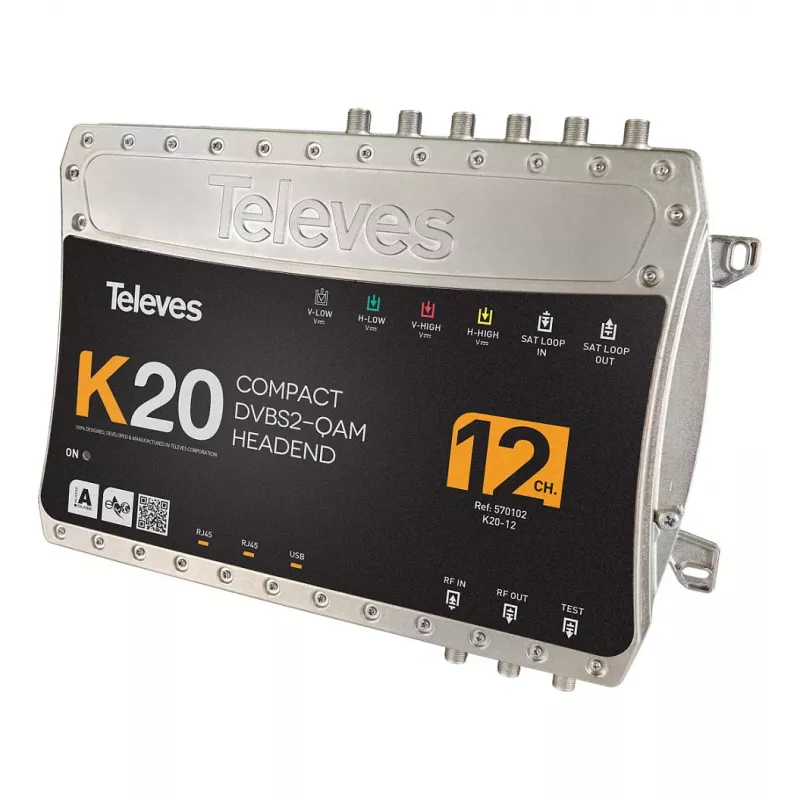

Televes K20-12 Compact Headend 12 Transponder DVB-S2 to QAM

Kümne DVB-S2 satelliittransponderi edastamine QAM-põhisesse kaabelvõrku nõuab tavaliselt kallist ja energiamahukat seadmete riiulit. Televes K20-12 Compact Headend koondab kogu selle ahela ühte 1U kõrgusesse seadmesse. See võtab vastu kuni 12 satelliittransponderit, töötleb need ja moduleerib ümber DVB-C (QAM) signaaliks, et jaotada neid koaksiaalkaabli kaudu. See on täielik professionaalne peajaamalahendus hotellidele, haiglatele, ülikoolilinnakutele ja teistele mitme korteriga hoonetele, kus on vaja jaotada satelliittelevisiooni ilma igale telerile eraldi vastuvõtjat paigaldamata.

Kellele see on mõeldud

See peajaam on loodud süsteemiintegraatoritele, paigaldajatele ja kinnisvarahalduritele, kes peavad jaotama satelliitkanaleid olemasoleva kaabeltelevisiooni infrastruktuuri kaudu. See sobib ideaalselt hotellindusse, korterelamutesse, büroohoonetesse ja muudesse rajatistesse, kus on vajalik tsentraliseeritud telesaadete jaotus. K20-12 asendab vajaduse mitme tarbijaklassi satelliitvastuvõtja järele ja lihtsustab tasuliste ja vabalevikkanalite jaotamist.

Peamised omadused

• 12 DVB-S/S2 satelliittuunerit sagedusvahemikus 950-2150 MHz
• 12 QAM-modulaatorit (DVB-C) väljundsagedusega 47 kuni 862 MHz
• Toetab 16, 32, 64, 128 ja 256 QAM modulatsiooni
• 12 Common Interface (CI) pesa tingimusjuurdepääsu moodulitele (CAM) tasuliste kanalite dekrüpteerimiseks
• PID-filtreerimine ja ümberkaardistamine, samuti teenuste multipleksimine tõhusa ribalaiuse kasutamiseks
• Veebiliides, SNMP ja USB haldusliidesed hõlpsaks konfigureerimiseks ja jälgimiseks
• LNB toiteallikas 13V/18V, 22kHz ja DiSEqC 1.0

Tehnilised andmed

• Sisendsignaali tüüp: DVB-S/S2
• DVB-S/S2 tuunerite arv: 12
• Sisendsagedusvahemik (satelliidi IF): 950 - 2150 MHz
• Väljundsignaali tüüp: DVB-C (QAM)
• QAM-modulaatorite arv: 12
• Väljundsagedusvahemik (QAM): 47 - 862 MHz
• Väljundmodulatsioon: 16, 32, 64, 128, 256 QAM
• Väljundi sümbolikiirus: 1 kuni 7 MSümbolit/s
• Väljundtase: 90 dBµV (reguleeritav)
• MER (modulatsioonivea suhe): >40 dB
• Common Interface (CI) pesad: 12
• LNB toiteallikas: 13V/18V, 22kHz, DiSEqC 1.0
• Haldusliides: veebiliides, SNMP, USB
• PID-filtreerimine ja ümberkaardistamine: Jah
• Teenuste multipleksimine: Jah
• Toiteallikas: 100-240 VAC, 50/60 Hz
• Energiatarve: < 60 W
• Töötemperatuur: 0 kuni +45 °C

Näpunäiteid

K20-12 maksimaalseks tõhususeks veenduge, et satelliitantenn on korralikult suunatud ja LNB ühildub DiSEqC 1.0 käsudega. Kasutage veebiliidest signaali kvaliteedi jälgimiseks ja väljundtasemete reguleerimiseks vastavalt teie kaabellevivõrgu nõuetele. Tasuliste kanalite jaoks paigaldage CI-pesadesse sobivad CAM-moodulid ja kontrollige, et teenuse ID-d on õigesti kaardistatud.
