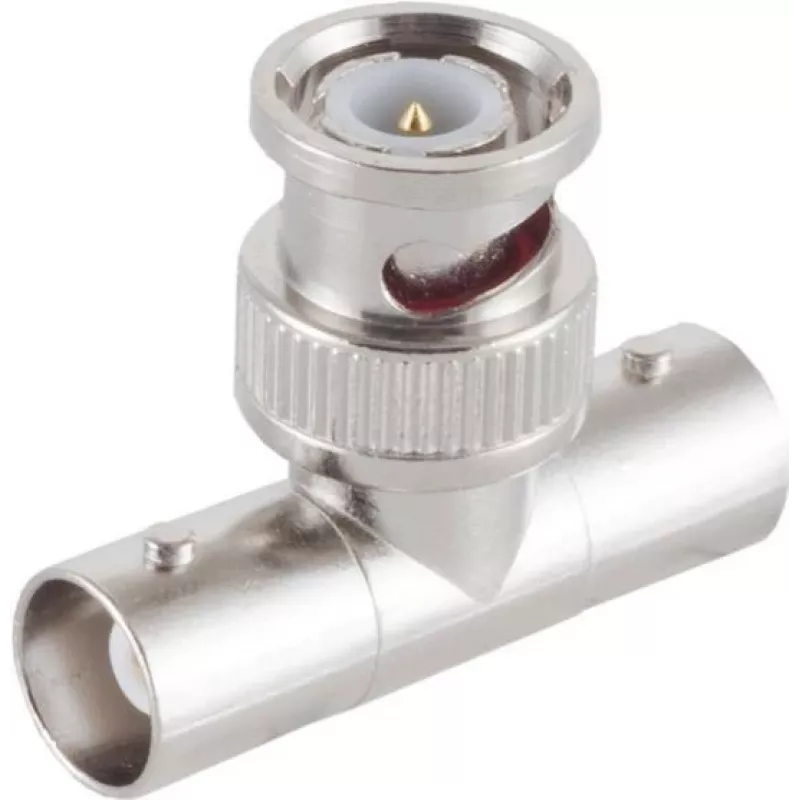

BNC-adapter ShiverPeaks 98820 — 1 BNC-isane 2 BNC-emasesse jaoturisse

ShiverPeaks 98820 on kompaktne BNC-adapter, mis jagab ühe BNC-isase ühenduse kaheks BNC-emaseks pesaks. Passiivne jaotur pakub lihtsat mehaanilist lahendust ühe koaksiaalsignaali jaotamiseks kahte seadmesse, ilma et oleks vaja toidet või aktiivseid komponente. Adapter ühildub standardsete RG58-tüüpi BNC-pistikute ning on mõeldud seire-, CCTV-, laboratoorsete katseseadmete ja heli-/videorakenduste jaoks, kus passiivne T-ühendus on vastuvõetav.

Eelised

Adapter pakub ruumisäästlikku ja odavat viisi BNC-ühenduse dubleerimiseks kahte väljundisse, säilitades samal ajal tuttava BNC-bajonettlukustuse turvalise ühenduse tagamiseks. Passiivse seadmena väldib see täiendava elektroonika lisamist, mis võiks nõuda toidet või konfigureerimist. Selle metallkonstruktsioon tagab mehaanilise stabiilsuse ja usaldusväärse kontakti korduvateks ühenduste ja lahtiühenduste jaoks.

Sobib järgmisteks rakendusteks

• Videosignaali jagamine CCTV monitoridele ja salvestajatele
• Katsesignaalide dubleerimine labori- või pingikeskkonnas
• Mitme heli-/videosignaali diagnostikariista ühendamine ühte allikasse
• Ajutine signaali marsruutimine ja seire paigalduste või hoolduste ajal

Peamised tehnilised andmed

• Ühenduse tüüp: 1 BNC-isane 2 BNC-emasesse
• Disain: passiivne mehaaniline jaotur (puudub aktiivne elektroonika)
• Kaabli ühilduvus: mõeldud RG58-tüüpi koaksiaalühenduste jaoks
• Konstruktsioon: metallkorpus mehaanilise vastupidavuse tagamiseks
• Kasutuskeskkond: siseruumides kasutamine seireks, katsestendideks ja AV-seadistusteks

Kasutusjuhend

Sisestage adapteri BNC-isane pistik allikaseadme BNC-väljundisse, joondades bajonett-tihvtid ja keerates, kuni see lukustub. Ühendage kaks BNC-emast pesa allavoolu koaksiaalkaablite või seadmetega, lükates isased pistikud emasesse pesadesse ja keerates bajoneti kinnitamiseks. Toide ega konfiguratsioon pole vajalikud. Pärast ühendamist kontrollige mõlemas väljundis signaali olemasolu; tundlike mõõtmiste puhul arvestage passiivsest jaoturist põhjustatud signaali amplituudi ja impedantsi muutustega.

Soovitused

Kasutage seda passiivset jaoturit jaotus- ja seirerakendustes, kus signaali sumbumine ja võimalik impedantsi mittevastavus on lubatud. Pikkade kaabliteede, kriitiliste mõõtmiste või impedantsitundlike süsteemide puhul kaaluge signaali terviklikkuse säilitamiseks aktiivse jaoturi või puhverdatud jaotusvõimendi kasutamist.
