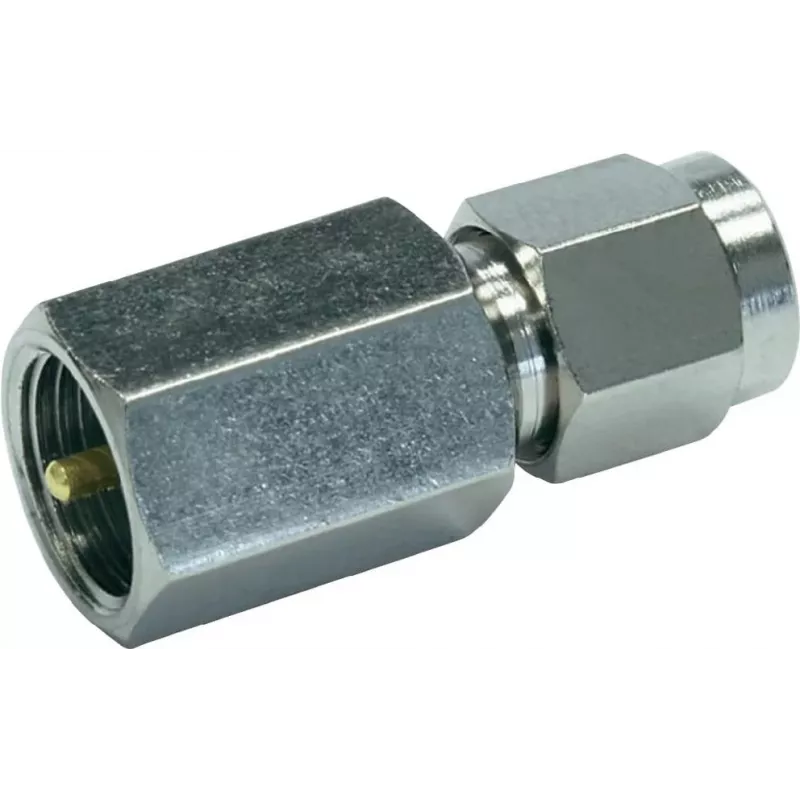

Telegärtner Inter-Series koaksiaaladapter SMA isane FME isane 50 Ohm

See Telegärtneri Inter-Series adapter ühendab ühes täppisseadmes kaks RF-tehnika usaldusväärseimat pistikute perekonda. Kui paljud adapterid põhjustavad mõõdetavat sumbumist või peegeldumist, hoiab J01703A0009 sisendmõjud minimaalsetena alalisvoolust kuni 3 GHz-ni, olles usaldusväärne reaalajas lahendus testpingile, antennisööturitele ja modulaarsetele RF-koostudele. Sirge korpuse geomeetria ja vabalt rippuv disain tähendavad, et see sobib loomulikult kaabliteedesse, lisamata pinget ega kohmakalt suunamist.

Esiletõstmised

• Pistik A: SMA isane (pistik) kullatud kesk kontaktiga, mis tagab madala kontaktitakistuse ja pikaajalise stabiilsuse.
• Pistik B: FME isane (pistik), ideaalne mobiilsetele ja kiirühendusega RF-rakendustele.
• 50 Ω impedants, sobib standardsete RF-süsteemidega, VSWR ≤ 1,3 kuni 3 GHz.
• Niklisulamist korpus mehaanilise vastupidavuse ja korrosioonikindluse tagamiseks.
• PTFE-isolaator tagab ühtlase dielektrilise jõudluse kogu töötemperatuuri vahemikus.

Igapäevases kasutuses

Mobiil-, Wi-Fi- või telemeetriaadmetega töötavad tehnikud peavad sageli SMA- ja FME-liidesteid teisendama ilma kaableid ümber ühendamata. See adapter kruvitakse otse SMA-pesa külge ja pakub isast FME-porti, võimaldades kiiresti kinnitada FME-varustusega antenne või kaableid. Kullatud kesk kontakt ja niklisulamist korpus peavad vastu oksüdatsioonile, nii et korduvad ühendamistsüklid ei halvenda signaali kvaliteeti. Lai temperatuurivahemik -40 °C kuni +85 °C võimaldab kasutada seda välistingimustes või sõidukipaigaldistes, kus temperatuurikõikumised on tavalised.

Täielikud tehnilised andmed

• Adapterse tüüp: koaksiaalne RF-adapter, sirge, vabalt rippuv
• Pistik A: SMA isane (pistik)
• Pistik B: FME isane (pistik)
• Impedants: 50 Ω
• Sagedusvahemik: alalisvool kuni 3 GHz
• VSWR: ≤ 1,3 3 GHz juures
• Dielektriline läbilöögipinge: 1000 Veff
• Isolatsioonitakistus: ≥ 5 GΩ
• Kesk kontaktitakistus: ≤ 3 mΩ
• Väliskontakti takistus: ≤ 2 mΩ
• Korpuse materjal: messing, nikeldatud
• Kesk kontakt katmine: kuld
• Isolaatori materjal: PTFE
• Töötemperatuur: -40 °C kuni +85 °C

Lõplik märkus

Inseneridele ja paigaldajatele, kes hindavad signaali terviklikkust ja mehaanilist usaldusväärsust, on Telegärtner J01703A0009 kompaktne, kuid kriitiline lüli SMA- ja FME-ökosüsteemide vahel. Selle täpne konstruktsioon ja tõestatud elektriline jõudlus muudavad selle usaldusväärseks valikuks professionaalses RF-töös.
