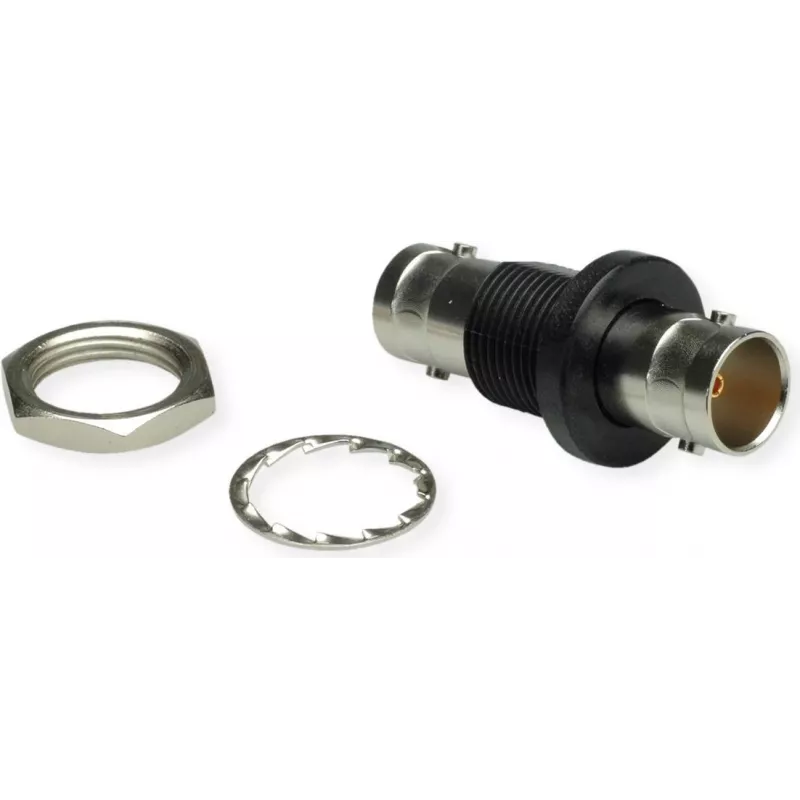

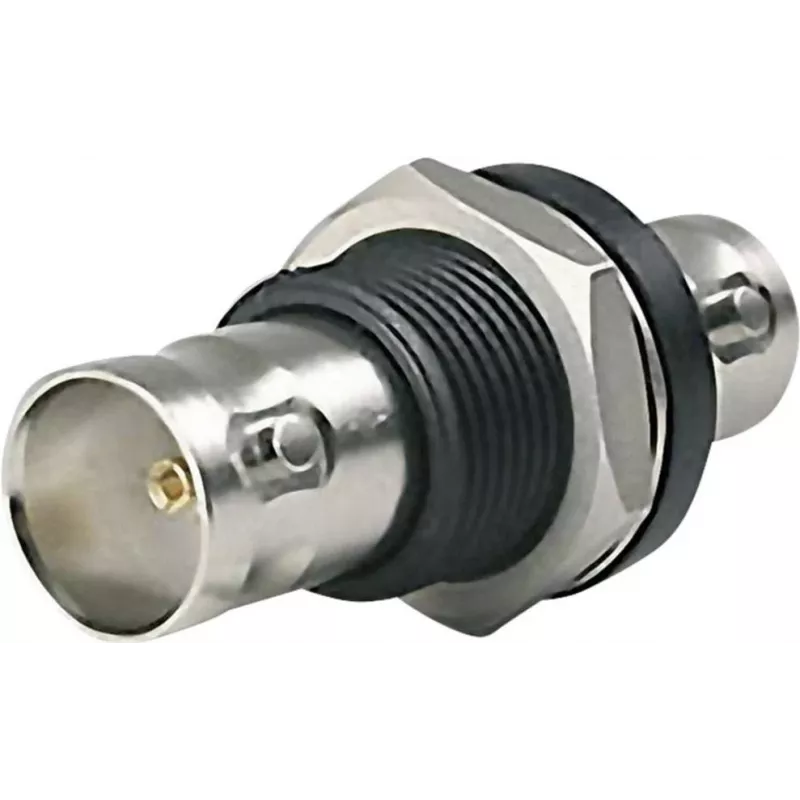

Telegärtner BNC läbiviiguadapter emane-emane 50 Ohm paneelipaigaldus, nikeldatud messing, DC-4 GHz

Professionaalsetes RF-paigaldistes nõuab BNC-ühenduse viimine läbi paneeli või korpuse sageli usaldusväärset ja väikese kadudega üleminekut. See Telegärtneri läbiviiguadapter pakub turvalist emane-emane BNC-liidest, võimaldades kaablite korrastatud marsruutimist läbi seinte, šassii või patch-paneelide ilma signaali nõrgenemiseta.

Kellele see mõeldud on

Võrguinseneridele, ringhäälingutehnikutele ja RF-paigaldajatele, kes vajavad BNC-ühenduste laiendamist läbi paneelide või testpunktide loomist 50-oomistes süsteemides. Ideaalne video-, mõõte- ja telekommunikatsioonirakendusteks kuni 4 GHz.

Peamised omadused

• BNC emane (pesa) BNC emase (pesa) läbiviik
• 50 Ω takistus standardsete RF- ja videosüsteemide jaoks
• Nikeldatud messingist korpus kullatud kesk-kontaktidega
• PTFE-isolaator tagab stabiilse jõudluse vahemikus -55 °C kuni +155 °C
• M12 x 0,75 kinnituskeere kindla paneelipaigalduse jaoks
• Madal VSWR ≤ 1,3 sagedusel 4 GHz ja suur ühendustsüklite vastupidavus (≥500)

Tehnilised andmed

• Pistiku seeria: BNC
• Pistiku tüüp (külg 1): BNC emane (pesa)
• Pistiku tüüp (külg 2): BNC emane (pesa)
• Takistus: 50 Ω
• Paigaldustüüp: läbiviik / paneelipaigaldus
• Kinnituskeere: M12 x 0,75
• Sagedusvahemik: DC kuni 4 GHz
• VSWR sagedusel 4 GHz: ≤ 1,3
• Kontaktmaterjal: messing, kuld nikli peal
• Korpuse materjal: messing, nikeldatud
• Isolaatori materjal: PTFE
• Dielektriline läbilöögipinge: 1500 Veff
• Isolatsioonitakistus: ≥ 5 GΩ
• Kontakti takistus (kesk): ≤ 1,5 mΩ
• Kontakti takistus (välimine): ≤ 1 mΩ
• Töötemperatuur: -55 °C kuni +155 °C
• Ühendustsüklid: ≥ 500
• RoHS-iga kooskõlas

Nõuanded

Veenduge, et paneeli väljalõige vastaks M12 x 0,75 keermele. Parima jõudluse tagamiseks kasutage koos 50-oomiste BNC-kaablite ja -pistikutega. Nikeldatud korpus pakub korrosioonikindlust, muutes selle sobivaks sise- ja kaitstud välistingimustes.
