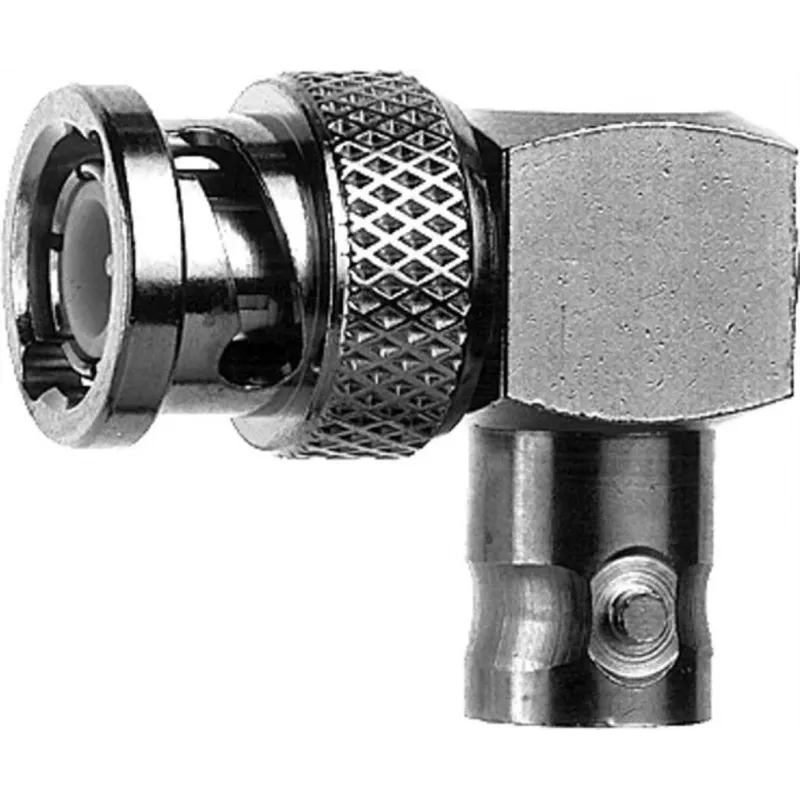

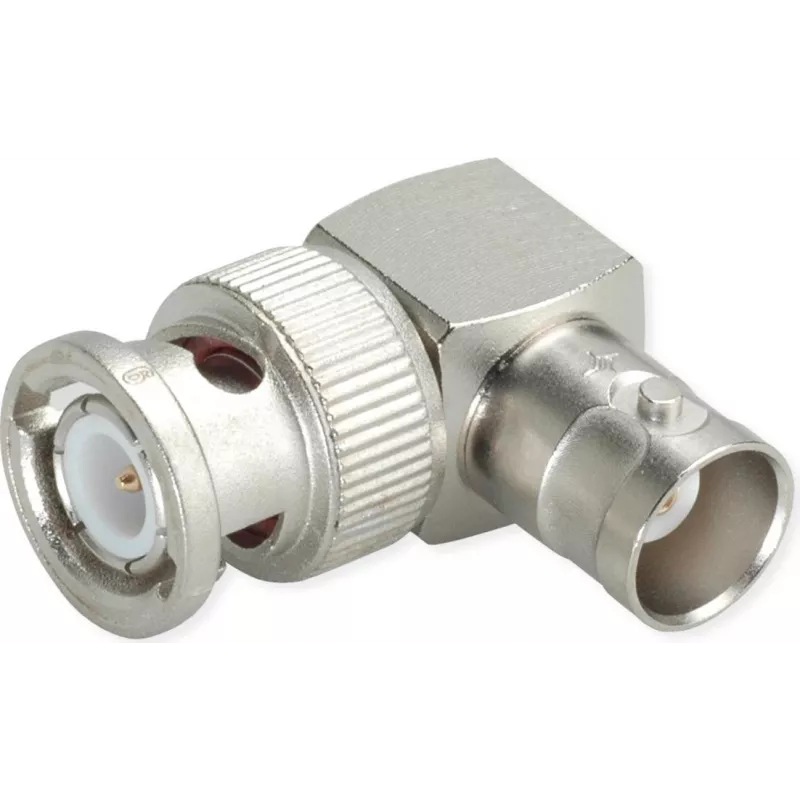

Telegärtner BNC-adapter BNC-pistik BNC-pesale J01004A0617

RF-ühenduste jaoks, mis nõuavad täpsust ja vastupidavust, pakub Telegärtner BNC-adapter J01004A0617 otseühenduse BNC-pistikult BNC-pesale. Erinevalt üldistest adapteritest, mis kahjustavad signaali terviklikkust, säilitab see komponent stabiilse 50 Ω impedantsi alalisvoolust kuni 4 GHz-ni, olles usaldusväärne valik labori-, ringhäälingu- ja testkeskkondades.

Esiletõstmised

• 50 Ω impedants VSWR ≤ 1,25 kuni 4 GHz minimaalse signaalipeegelduse tagamiseks
• Kullatud CuBe2 keskne kontakt ja nikeldatud messingist korpus pikaajaliseks tööks
• PTFE-isolaator tagab väikese sumbuvuse ja kõrge isolatsioonitakistuse (≥ 5 GΩ)
• Nimiväärtus ≥ 500 ühendamistsüklit, sobib sagedaseks ümberühendamiseks
• Lai töötemperatuuri vahemik -40 °C kuni +85 °C

Igapäevases kasutuses

See adapter on ideaalne BNC-ühenduste pikendamiseks või teisendamiseks RF-testides, videopatchimises ja antennisüsteemides. Selle kompaktne sirge korpus mahub kergesti kitsastesse kohtadesse ning tugev konstruktsioon talub korduvat käsitsemist. Madal kontaktitakistus (keskosa ≤ 1,5 mΩ, välisosa ≤ 1 mΩ) tagab järjepideva jõudluse aja jooksul.

Täielikud tehnilised andmed

• Ühendus 1: BNC-pistik (isane)
• Ühendus 2: BNC-pesa (emane)
• Korpuse stiil: Sirge
• Impedants: 50 Ω
• Sagedusvahemik: DC kuni 4 GHz
• VSWR: ≤ 1,25 (DC kuni 4 GHz)
• Dielektriline läbilöögipinge: 1,5 kVeff
• Isolatsioonitakistus: ≥ 5 GΩ
• Keskse kontakti takistus: ≤ 1,5 mΩ
• Väliskontakti takistus: ≤ 1 mΩ
• Töötemperatuur: -40 °C kuni +85 °C
• Ühendamistsüklid: ≥ 500
• Keskse kontakti materjal: CuBe2, kullatud
• Korpuse materjal: CuZn39Pb3, nikeldatud
• Isolaatori materjal: PTFE
• RoHS-iga kooskõlas: Jah

Lõplik märkus

Telegärtneri täppistehnoloogia tagab, et see adapter vastab professionaalsete RF-rakenduste nõuetele, pakkudes igal korral turvalist ja väikese sumbuvusega ühendust.
