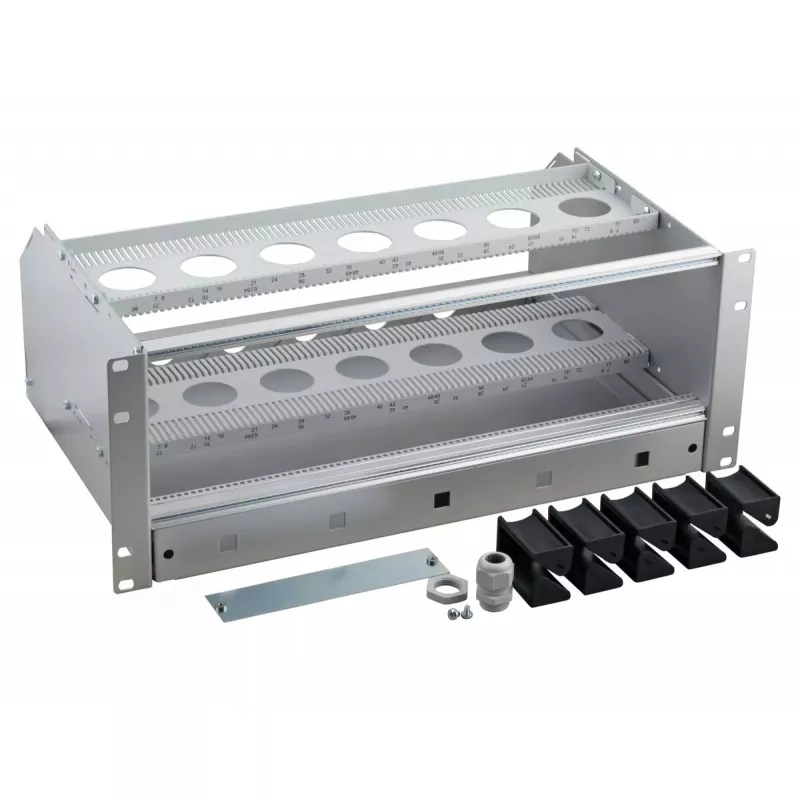

Subrack EFB Elektronik 53711.1 — alumiiniumist/termoplastist korpus, 483×295×178 mm, hall

EFB Elektronik 53711.1 on alamraam, mis on mõeldud rack-kinnituses elektrooniliste moodulite ja komponentide mahutamiseks. Korpus ühendab alumiiniumraami termoplastpaneelidega, pakkudes kompaktset jalajälge välismõõtmetega 483 × 295 × 178 mm. Hall viimistlus ning sega-metall/plast konstruktsioon tagavad mehaanilise kaitse, hoides samas kaalu madalal, ning disain sisaldab ruumi paigaldusmoodulite juhikutele ja kaablite marsruutimise tarvikutele.

Eelised

Alumiiniumi/termoplasti kombinatsioon pakub vastupidavuse ja vähendatud kaalu tasakaalu võrreldes täismetallkorpusega. Selle kompaktne 4U-ga ühilduv kõrgus ja laius, mis sobib 84TE/3U paigutustega, võimaldab paigaldamist kitsastesse seadmekappidesse ja telekommunikatsioonikappidesse. Valmis korpus pakub korrosioonikindlaid pindu ja stabiilseid kinnituspunkte elektroonikamoodulitele, lisaks eraldi kaabli ülepikkuse kasti valik, et hallata üleliigset kaablit korralikult.

Sobib

• Tööstuslike juhtsüsteemide korpused ja moodulite integreerimine
• Telekommunikatsiooniseadmed ja väikesed rack-paigaldised
• Laboratoorsed katsestendid ja prototüübi elektroonilised koostud
• Välihooldusseadmed, mis vajavad kompaktset kaitsekorpust

Peamised spetsifikatsioonid

• Välismõõtmed: 483 mm (L) × 295 mm (S) × 178 mm (K)
• Konstruktsioonimaterjalid: alumiiniumraam termoplastpaneelidega
• Värv: hall
• Vormitegur: alamraam, ühildub 4U / 84TE / 3U paigutustega
• Sisaldab ruumieraldust 1U kaabli ülepikkuse kasti jaoks
• Tarnitakse ühe üksusena pakendis

Kuidas kasutada

Paigaldage alamraam sobivasse kappi või rack-riiulile, kasutades standardseid kinnituspunkte. Paigaldage moodulijuhikud ja elektroonikaplaadid sisemistele kinnitussiinidele vastavalt nende mehaanilistele joonistele ning kinnitage moodulid sobivate kruvidega. Suunake toite- ja signaalikaablid tagumiste avade poole ning kinnitage 1U kaabli ülepikkuse kast, et mahutada üleliigne kaablipikkus korrastatud juhtmestiku jaoks. Tagage ventilatsioon korpuse ümber ja vältige õhuvooluteede blokeerimist soojust hajutavate moodulite jaoks.

Soovitused

Usaldusväärseks tööks kasutage seda alumiiniumist/termoplastist alamraami siseruumides, kuivas keskkonnas ja hoidke kaablite sisenemispunktid ligipääsetavatena. Kinnitage moodulid sisemistele siinidele soovitatud pöördemomendi väärtustega ja vältige kinnitussiinide ülekoormamist üle nende nimikoormuse. Kui paigaldus on söövitavas või kõrge õhuniiskusega keskkonnas, kaaluge täiendavaid kaitsemeetmeid, nagu konformne kate trükkplaatidele või täielikult suletud kapp.
