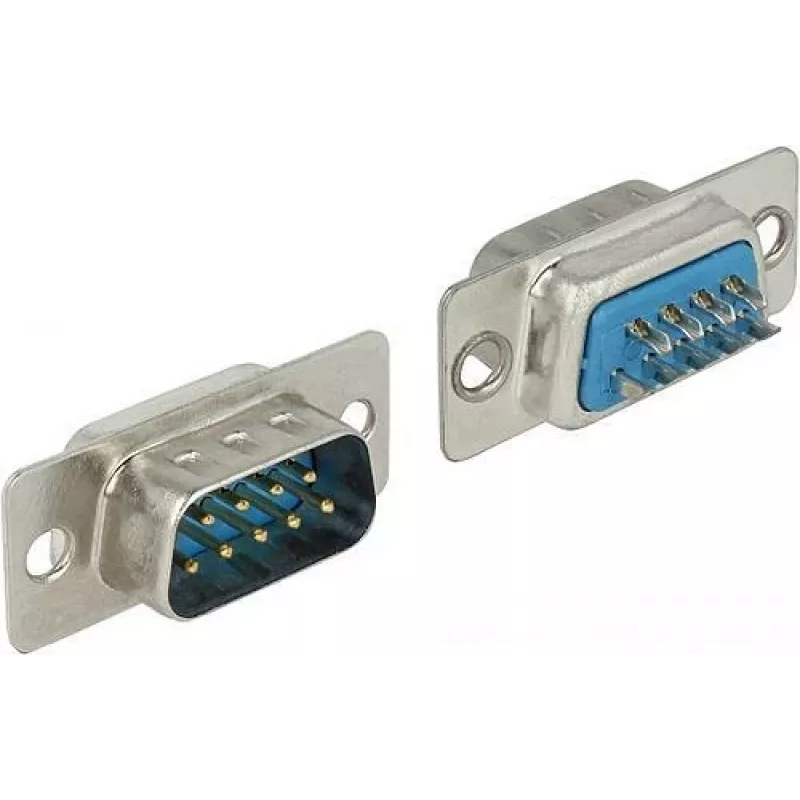

Sub-D 9-kontaktiga pistik DELOCK 65881 — sinine/hõbedane, 31×15×12,5 mm

DELOCK Sub-D 9-kontaktiga pistik (sinine/hõbedane) on kompaktne jootmiseks mõeldud D-sub-liides, mis on loodud jada- ja välisseadmeühenduste jaoks. Mõõtmetega 31 × 15 × 12,5 mm sobib see 9-kontaktiline isane pistik otse kaablijuhtmetele jootmiseks ning kasutamiseks seadmete remondis, kohandatud kaablikoostudes ja väikesemahulistes elektroonikaprojektides. Kaitsekotti pakendatud pistik pakub standardset D-sub 9 paigutust usaldusväärseks mehaaniliseks ja elektriliseks kontaktiks madalpingesignaali rakendustes.

Eelised

Pistiku väike jalajälg ja tööstusstandardi 9-kontaktiline paigutus muudavad selle hõlpsasti integreeritavaks kitsastesse korpustesse ja moderniseerimisrakendustesse. Selle metallkest tagab stabiilse varjestuse ja mehaanilise toe, samas kui värviline viimistlus aitab montaaži ajal visuaalsel tuvastamisel. Jootmiseks mõeldud pistik hõlbustab turvalisi juhtmeühendusi vastupidavaks signaaliedastuseks ning olemasoleva kaabelduse lihtsaks remondiks või asendamiseks.

Sobib

• Jadaliidesed (RS-232 ja sarnased madalpinge signaaliliinid)
• Seadmete juhtmestik ja tagapaneeli ühendused väikestes seadmetes
• D-sub 9 kaabliotste parandamine või asendamine
• Kohandatud kaablikoostud ja isetegemise elektroonikaprojektid

Peamised tehnilised andmed

• Pistiku tüüp: 9-kontaktiline Sub-D (isane) kaablile jootmiseks
• Mõõtmed: 31 mm × 15 mm × 12,5 mm (L × S × K)
• Viimistlus: sinine korpus hõbedase metallkestaga
• Kontaktide paigutus: standardne 9-kontaktiline D-sub paigutus jadasignaalide jaoks
• Pakend: üksik kaitsekott

Kasutamine

Valmistage kaablijuhtmed ette, eemaldades isolatsiooni sobiva pikkusega ja tinatades juhtmed vajadusel. Asetage iga juht 9-kontaktilise pistiku vastavale jootepadile või kontaktile ja jootke sobiva jootekolbiga, vältides külmühendusi. Pärast jootmist kontrollige ühenduste pidevust ja kinnitage pistikukoost kavandatud korpusesse või kaabli tõmbevähendisse vastavalt vajadusele. Kasutage nõuetekohaseid maandusvõtteid, kui ühendate seadmeid, mis nõuavad varjestuse pidevust.

Soovitused

Kasutage temperatuuriga reguleeritavat jootekolvi ja sobivat räbustit töökindlate ühenduste tagamiseks ning kontrollige kontakti määranguid enne lõplikku paigaldamist. Rakenduste puhul, mis nõuavad täiustatud varjestust või keskkonnakaitset, kombineerige pistik sobivate tagakestade või tõmbevähendite tarvikutega ning säilitage korralik kaabli maandus.
