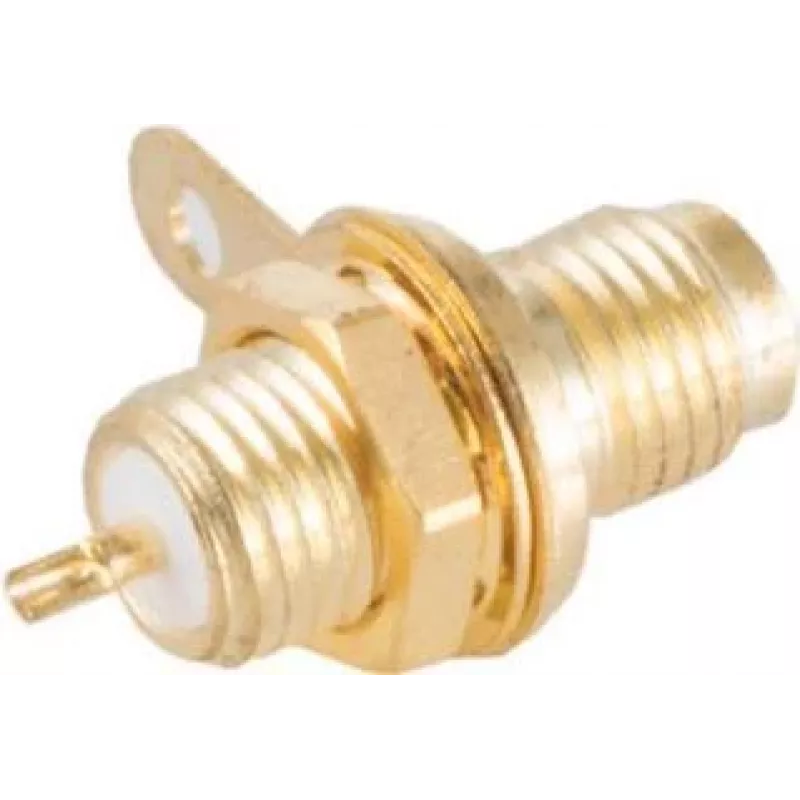

SMA videopistik ShiverPeaks 98610 tsentraalkinnitus — koaksiaalühendus videoseadmetele

ShiverPeaks SMA videopistik 98610 tsentraalkinnitus on paneelile paigaldatav koaksiaalliides, mis on loodud pakkuma kompaktset keermestatud SMA-ühendust raadiosagedus- ja videosignaali marsruutimiseks. See on ette nähtud turvaliseks paigaldamiseks paneelidesse või šassii sisse ning sellel on kullatud kontaktpind, et tagada usaldusväärne elektrikontakt ja vähendada signaalikadu. Pistik toetab ühendusi videoseadmete, testimisseadmete ja kaabelduse vahel, kus nõutakse SMA ühendust.

Eelised

Sellel SMA videopistikul on tsentraalkinnitusega disain, mis lihtsustab paneelidesse ja korpustesse paigaldamist, säilitades samal ajal madala profiili. Keermestatud SMA ühendus tagab mehaaniliselt stabiilsed ühendused, millel on hea vastupidavus vibratsioonile. Kullatud kontaktid parandavad juhtivust ja korrosioonikindlust, aidates säilitada signaali terviklikkust raadiosagedus- ja videorakendustes. Pistiku kompaktne suurus muudab selle sobivaks kitsastesse ruumidesse ja tiheda seadmepaigutusega keskkonda.

Sobib

• Paneeli või šassii kinnitus video- ja raadiosagedusseadmetes
• Signaali marsruutimine kaamerate, monitoride ja raadiosagedusmoodulite vahel
• Katsestendid ja mõõtmisseaded, mis nõuavad SMA liideseid
• Professionaalsete või hobikasutajate videoseadmete remont ja uuendamine

Peamised spetsifikatsioonid

• Pistiku tüüp: SMA emane, tsentraalkinnitus
• Kontaktkate: kullatud kontaktpinnad parema juhtivuse tagamiseks
• Paigaldusstiil: paneeli/šassii kinnitus tsentraalse kinnitusega
• Liides: keermestatud SMA koaksiaalkaabli otsastamiseks
• Kasutus: raadiosagedus- ja videosignaali edastus kompaktsetes paigaldistes

Kasutusjuhend

Puurige ja valmistage paneeli ava vastavalt pistiku mehaanilistele mõõtmetele, sisestage pistik eest või tagant vastavalt vajadusele ning kinnitage see tsentraalse kinnitusmutriga. Kinnitage sobivalt otsastatud SMA koaksiaalkaabel, keerates isase SMA pistiku külge, kuni see on käsitsi kinni; vajaduse korral kasutage pöördemomendi mutrivõtit, et lõpetada tootja soovitatud pöördemomendini. Pärast paigaldamist kontrollige järjepidevust ja signaali sobiva testimisseadmega, et kinnitada õige ühendus ja signaali terviklikkus.

Soovitused

Kasutage õigesti otsastatud koaksiaalkaableid, millel on sobiv impedants, et vältida peegeldusi ja signaali halvenemist. Vältige SMA keerme üle pingutamist, et vältida dielektriku või keskviigu kahjustamist; kui see on saadaval, järgige pöördemomendi spetsifikatsioone. Pikaajalise töökindluse tagamiseks kontrollige kullatud kontakte perioodiliselt kulumise või saastumise suhtes ning vahetage pistik välja, kui mehaaniline kulumine mõjutab signaali kvaliteeti.
