SMA pesa pressimiseks RG-174 / RG-316 DeLOCK 90037

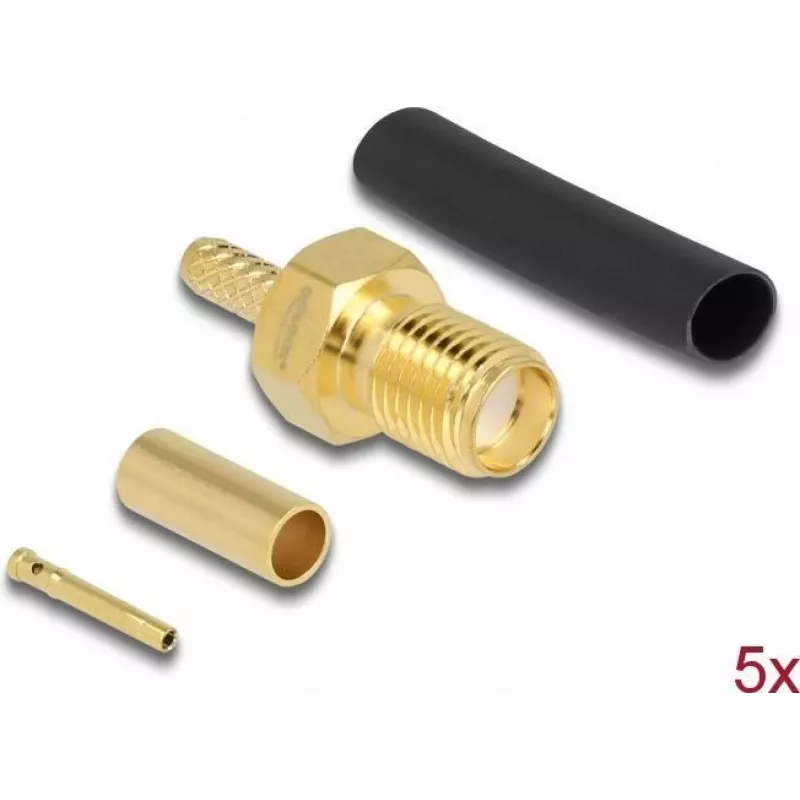

DeLOCK SMA pesa pressimiseks RG-174 / RG-316 (mudel 90037) on kompaktne koaksiaalpistik, mis on mõeldud kasutamiseks raadiosagedustehnoloogias. See tagab 50 Ω impedantsi ja kullatud kontaktid, et tagada usaldusväärne juhtivus. Pistikuga on kaasas sobiv kahanev toru ja see on saadaval viie kaupa pakendis. Selle messingust viimistlus ja väikesed mõõtmed (8 mm laius × 19,8 mm sügavus × 8 mm kõrgus) muudavad selle sobivaks kitsastesse paigaldustesse ja erinevatesse RF-rakendustesse.

Eelised

SMA pesal on kullatud kontaktid parema elektrikontakti ja korrosioonikindluse tagamiseks, standardne 50 Ω impedants RF-ühilduvuse jaoks ning kompaktne messingkorpus, mis sobib piiratud ruumiga koostudesse. Kaasas olev kahanev toru lihtsustab kaabli viimistlemist ja pakub täiendavat tõmbekindlust. Tarnitakse viiekaupa, et katta mitut ühendust või varuvajadust.

Sobib (ülesanded/kasutusjuhud)

Peamised spetsifikatsioonid

Kuidas kasutada

Valmistage RG-174 või RG-316 kaabel ette, eemaldades välimise mantli, punutise ja dielektriku vastavalt pistiku tootja pressimisjuhistele. Libistage kaasas olev kahanev toru ja pressimishülss kaablile, sisestage keskjuht kullatud viiku ja asetage pistiku korpus kaabli kohale. Pressige hülss sobiva pressimistööriistaga, seejärel rakendage kahanevale torule kuumust, et kinnitada ja isoleerida ühendus. Enne lõplikku paigaldamist kontrollige mehaanilist stabiilsust ja elektrikontakti.

Soovitused

Kasutage RG-174 või RG-316 jaoks õiget pressimismaatrit ja kontrollige iga ühendust õige pressimissügavuse ja kindla kontakti osas. Vältige liigset kuumust toru kahandamisel, et vältida dielektriku või katte kahjustamist.
