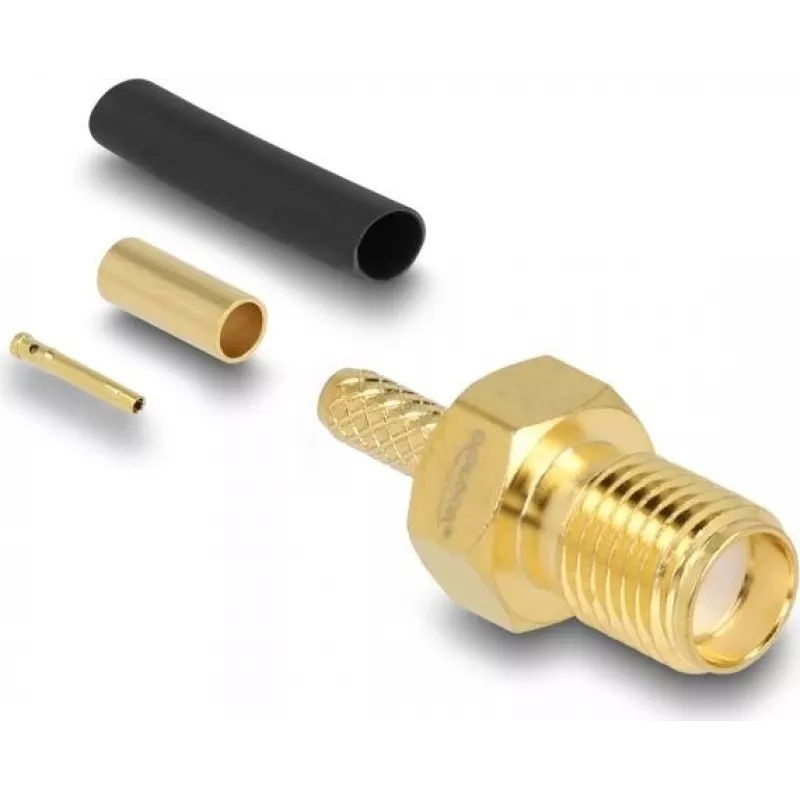

Pistikupesa SMA emane pressühendus DELOCK 91783 koaksiaalkaablile RG‑174/RG‑316 koos termokahaneva ümbrisega

DELOCK SMA emane pressühendus 91783 on koaksiaalpistiku lahendus RG‑174 ja RG‑316 kaablite otsastamiseks. Pistmik kasutab press-tüüpi kinnitust turvalise elektrilise ja mehaanilise ühenduse tagamiseks ning sellel on termokahanev ümbris täiendavaks keskkonnakaitseks ja tõmbepinge leevendamiseks. See on mõeldud RF-signaaliradadele, kus on vaja standardset SMA-emast liidest, pakkudes kompaktset ja tööstusega ühilduvat otsastust antennidele, raadioseadmetele, GPS-moodulitele ja testimisinstrumentidele.

Eelised

Pressühendus tagab paigaldamisel järjepideva mehaanilise stabiilsuse ja korratava impedantsi jõudluse. Kaasasolev termokahanev ümbris parandab niiskuskaitset ja vähendab kaabli liikumist ühenduspunktis, aidates säilitada pistmiku terviklikkust aja jooksul. SMA-emane vormitegur pakub laialdaselt kasutatavat keermestatud liidest, mis ühildub tavaliste SMA-isaspistikmikega, võimaldades sujuvat integreerimist olemasolevatesse RF-süsteemidesse.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Valmistage ette RG‑174 või RG‑316 kaabel, eemaldades välimise mantli, varjestuspunutise ja dielektriku pistmiku korpuse jaoks sobivate mõõtmeteni. Libistage termokahanev ümbris kaablile enne kokkupanekut. Sisestage kaabli keskjuht ja dielektrik pistmikusse, kuni see istub korralikult, seejärel pres-sige hülss, kasutades hülsi suurusele vastavat pressimistööriista. Pärast pressimist asetage termokahanev ümbris ühenduskohale ja rakendage kuumust, et see kahaneks paika, moodustades kaitsva tihendi ja pakkudes tõmbepinge leevendust. Kontrollige kokkupandud pistmiku õiget istuvust ja veenduge, et SMA-emased keermed ja kesk kontakt oleksid enne kasutamist prahist puhtad.

Soovitused

Kasutage soovitatud pressimistööriista ja stantsi suurust usaldusväärse elektrilise kontakti ja mehaanilise püsivuse tagamiseks. Vältige kaabli üleliigset paljastamist, et säilitada varjestus ja impedants. Niiskuse või mehaanilise vibratsiooniga kokkupuutuvate rakenduste puhul veenduge, et termokahanev ümbris oleks täielikult peale kantud, ja vajadusel kaaluge täiendavaid tihendusmeetmeid. Pärast kokkupanekut kontrollige järjepidevust ja peegelduskadu sobiva testimisseadmega, et kinnitada korrektset otsastust.
