Sisemine võrgukaart InLine 51125N, fiiber, 1000 Mbit/s, PCI Express

Ulatuslik fiiberoptiline võrguühendus kuni 1 Gb/s (fiiber)
Toetab 1000BASE-SX/LX/BX paindlikeks juurutamisvõimalusteks
Võimas Inteli WGI210CS kiibistik optimaalse stabiilsuse tagamiseks

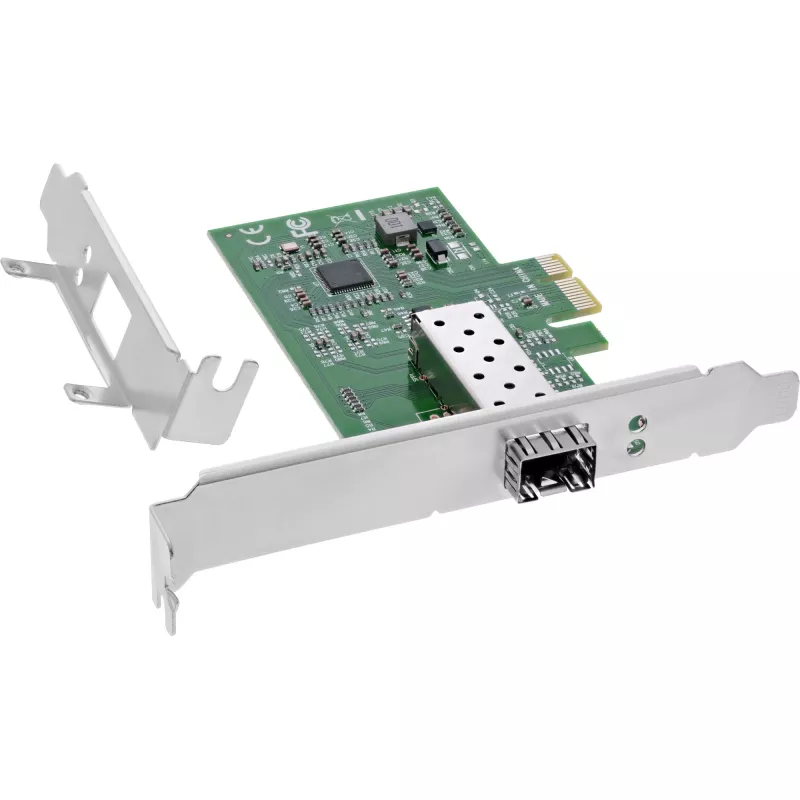

PCIe x1 liides standard- ja madalaprofiililise kronsteiniga
Ühildub Windowsi, Linuxi, FreeBSD ja virtualiseerimissüsteemidega

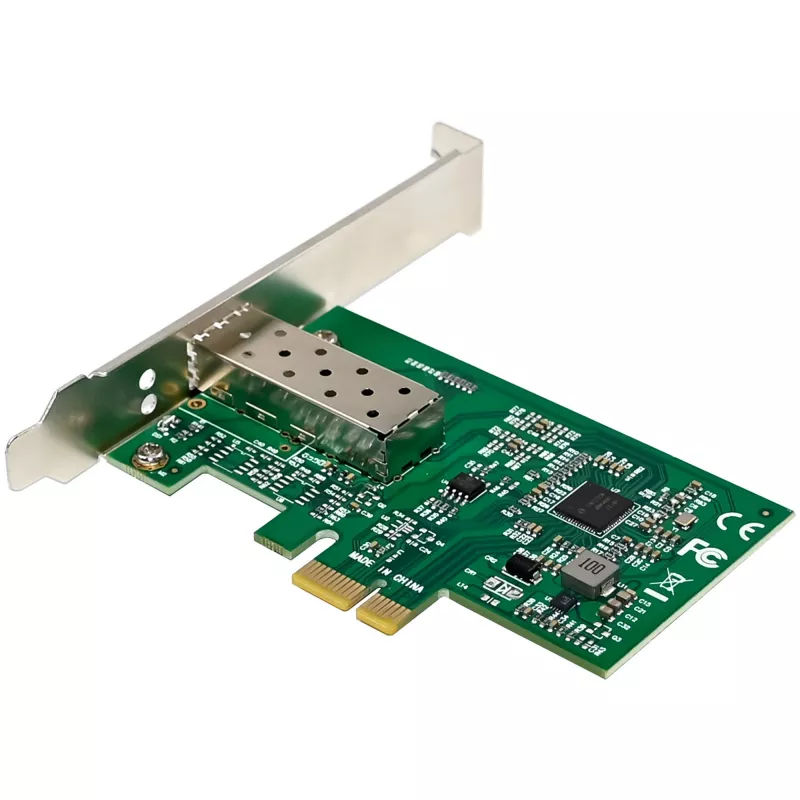

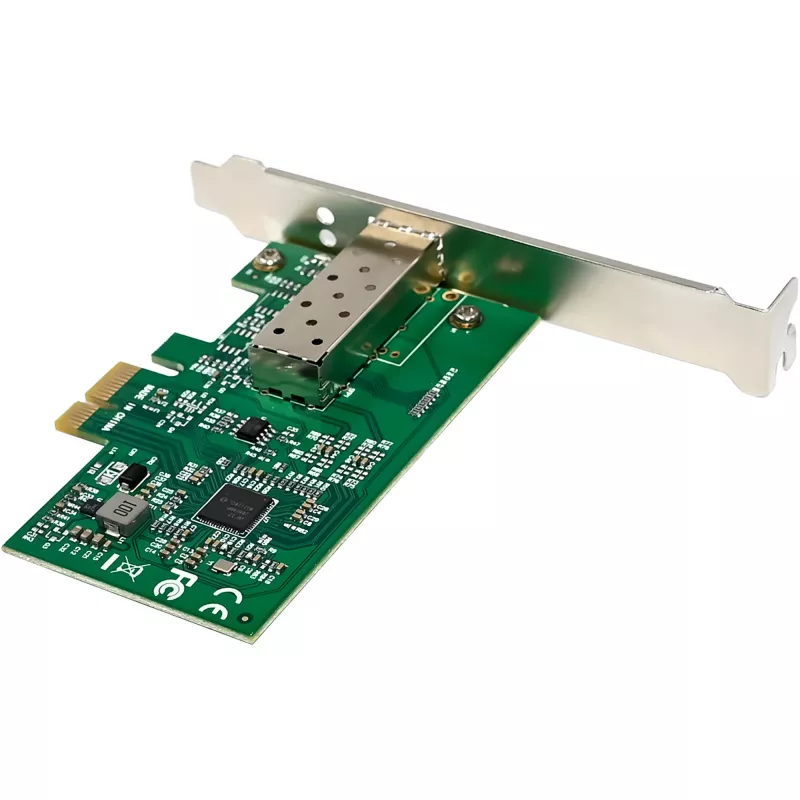

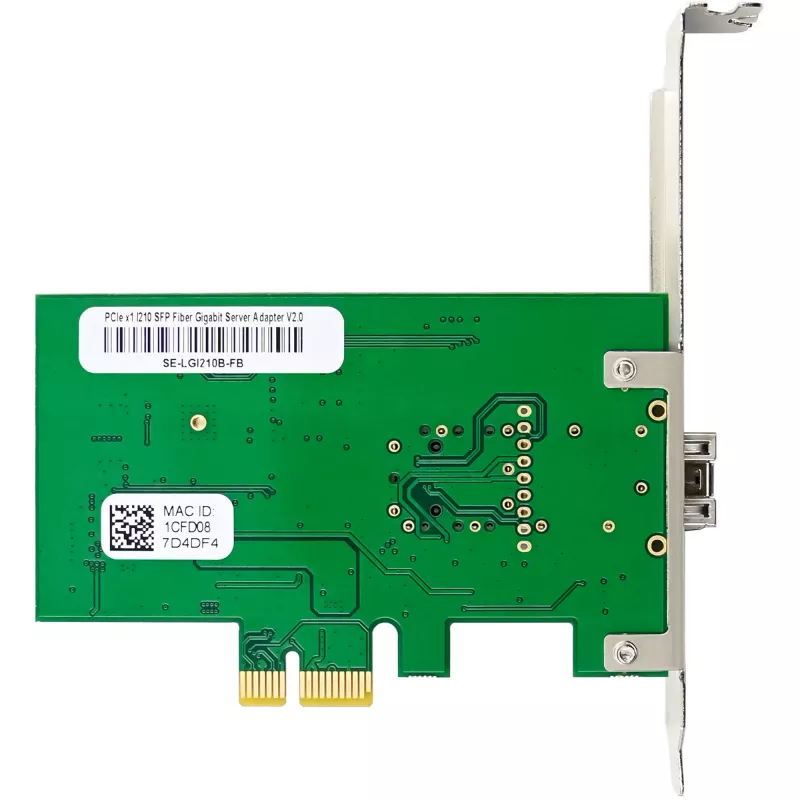

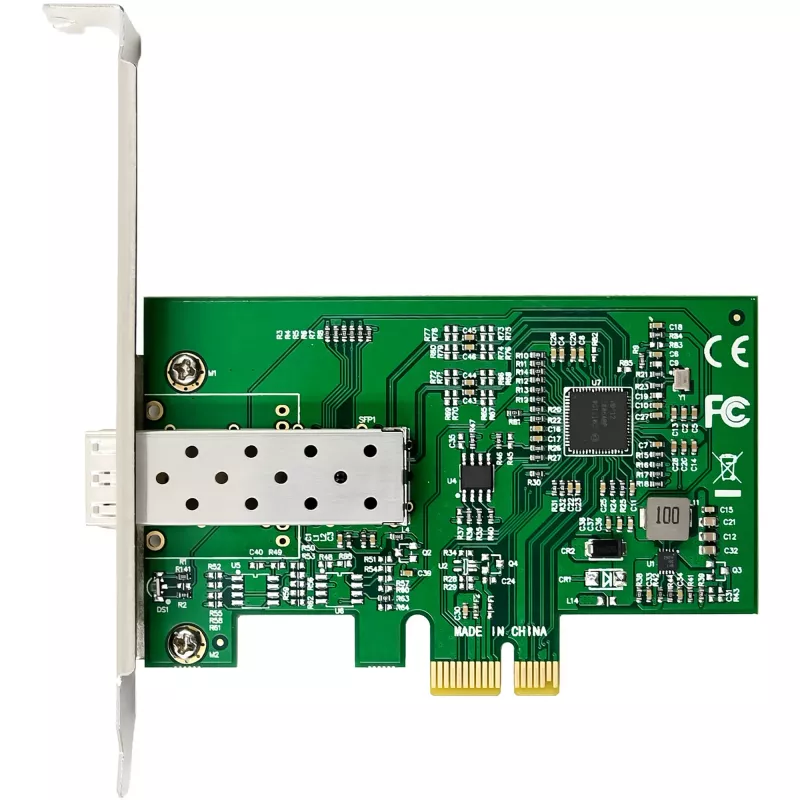

See InLine® Gigabit võrgukaart, 1x SFP fiiber 1 Gb/s on välja töötatud kasutamiseks töölaua-, serveri- ja manussüsteemides ning vastab tänapäevastele nõuetele energiatõhususe, vormiteguri ja võrgu stabiilsuse osas. See on varustatud SFP-pesaga, mis toetab erinevaid fiiberoptilisi transiivreid ja võimaldab seega paindlikke võrguühendusi erinevatel vahemaadel ja meediumitüüpidega.

Toetades praeguseid võrguprotokolle ja funktsioone, nagu VLAN-i märgistamine, voo juhtimine, jumbo raamid või kontrollsumma ümbersuunamine, sobib kaart nii tavalistesse võrkudesse kui ka spetsiaalsetesse rakendustesse, näiteks audio-video edastus vastavalt IEEE 802.1Qav standardile. Kaart paigaldatakse PCIe pesa (PCI Express 2.1) kaudu, mis võimaldab selle hõlpsasti olemasolevatesse süsteemidesse integreerida.
Tehnilised andmed:

Siiniliides: PCIe v2.1 (5.0 GT/s) x1 rada
Andmeedastuskiirus: 1 Gb/s (fiiber)
Kiibistik: Intel WGI210CS
Toetatud protokollid: IPv4, IPv6
Mõõtmed: 96 mm x 62 mm (PCIe plaat)

Toetatud võrgurežiimid:
Kaart võib kasutada erinevaid fiiberoptilisi ühendusi, sealhulgas:

1000BASE-SX (multirežiim): Lühikesteks vahemaadeks valgussignaalidega.
1000BASE-LX (üherežiim): Pikemateks vahemaadeks peenema optilise fiibriga.
1000BASE-BX (üherežiim WDM): Spetsiaalseteks rakendusteks, kus üles- ja allalaadimised jooksevad ühe fiibri kaudu.

Toetatud liidesed:

Serialisaator-deserialisaator (SerDes) 1000BASE-SX/LX jaoks (optiline fiiber - IEEE 802.3)
Serialisaator-deserialisaator (SerDes) 1000BASE-KX jaoks (IEEE 802.3ap)
1000BASE-BX (PICMIG 3.1) gigabit-backplane rakendusteks
SGMII (Serial-GMII spetsifikatsioon) liides SFP (SFP MSA INF-8074i) / väliste PHY ühenduste jaoks


Toetatud võrgufunktsioonid:

IEEE 802.3x voo juhtimine: Aitab vältida andmete ummistumist võrgus.
IEEE 802.1q VLAN: Teeb võimalikuks võrgu jagamise mitmeks virtuaalseks võrguks.
Receive-side Scaling (RSS): Jaotab sissetulevaid võrguandmeid mitmele protsessorituumale koormuse jaotamiseks ja parema jõudluse tagamiseks mitmetuumaliste protsessorite korral.
Jumbo raamid kuni 9K: Lubab suuremaid andmepakette tõhusamaks edastuseks.
Kontrollsumma ümbersuunamine: Vabastavad protsessori kontrollsummade arvutamisel, et parandada jõudlust.


Keskkonnatingimused:

Töötemperatuur: 0 °C kuni 55 °C
Hoiustamistemperatuur: -40 °C kuni 70 °C


Toetatud operatsioonisüsteemid:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2012, 2016, 2019, 2022
Linux: alates kernel versioonist 2.6.30
Muud: FreeBSD, virtualiseerimiskeskkonnad (nt VMware ESXi)


Tarnekomplekt:

1x InLine® Gigabit võrgukaart
1x madalaprofiililine pesa kronstein
1x draiveri CD
1x kasutusjuhend (saksa/inglise keeles)

InLine 51125N. Hostiliides: PCI Express, Fiiberoptiline pistik: SFP. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Toetatud Linuxi operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Toetatud serveri operatsioonisüsteemid: Windows Server 2008 R2, Windows Server 2012, Windows Server 2016, Windows Server 2019, Windows.... Laius: 96 mm, Sügavus: 62 mm. Pakendi kaal: 43 g. Ühenduvustehnoloogia: Juhtmega, Võrgustandardid: IEEE 802.1Q, IEEE 802.3x, Liides: Fiiber

Kasutamine

Lülitage hostsüsteem välja, sisestage võrgukaart vabasse PCIe x1 pesasse ja kinnitage see kaasasoleva kronsteiniga (standardne või madalaprofiililine vastavalt vajadusele). Paigaldage valitud fiibritüübile vastav SFP transiiver (SX, LX või BX) ja ühendage fiiberkaabel. Käivitage süsteem ja installige draiverid kaasasolevalt CD-lt või tootja veebisaidilt, kui operatsioonisüsteem ei tuvasta kaarti automaatselt. Konfigureerige võrguseaded (IP, VLAN-id, voo juhtimine, MTU jumbo raamide jaoks) host OS-is või võrguhaldustarkvaras.

Soovitused

Kasutage sertifitseeritud SFP transiivreid, mis ühilduvad 1000BASE-SX/LX/BX standarditega, ja järgige soovitatud fiibri käsitsemise tavasid. Mitmetuumaliste süsteemide puhul lubage Receive-side Scaling (RSS) ja ümbersuunamisfunktsioonid draiveris, et parandada läbilaskevõimet ja protsessori kasutust. Veenduge, et kaardi töötemperatuur püsib kindlaksmääratud vahemikus usaldusväärseks tööks.
