Sisemine Mini PCIe liidese adapter DELOCK 95279 — jada host, Mini PCIe väljund, RS-232 tugi, 460,8 Kbit/s, FIFO 256 B, 30×51×10 mm

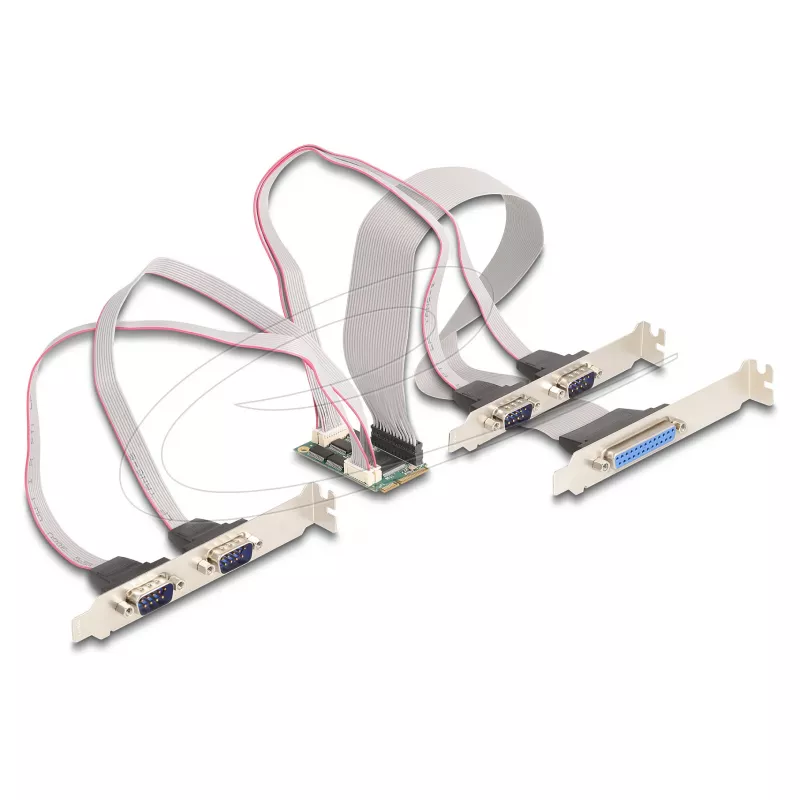

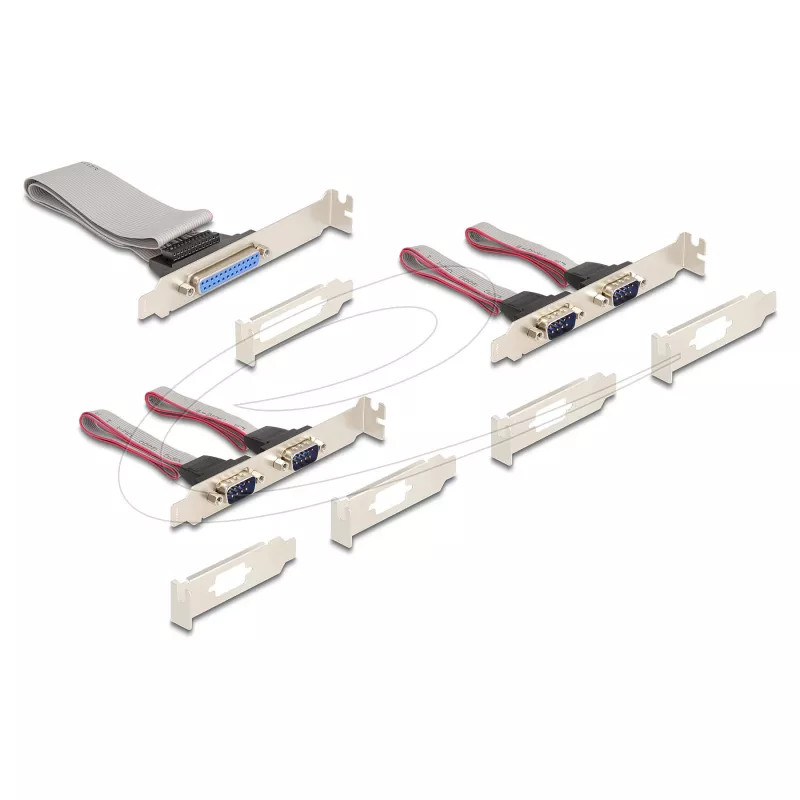

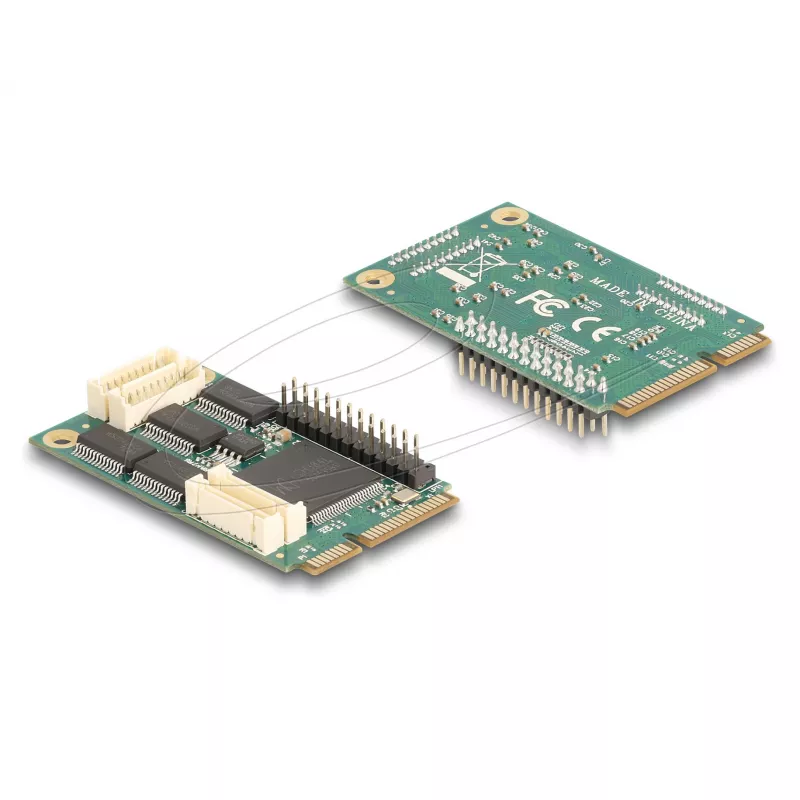

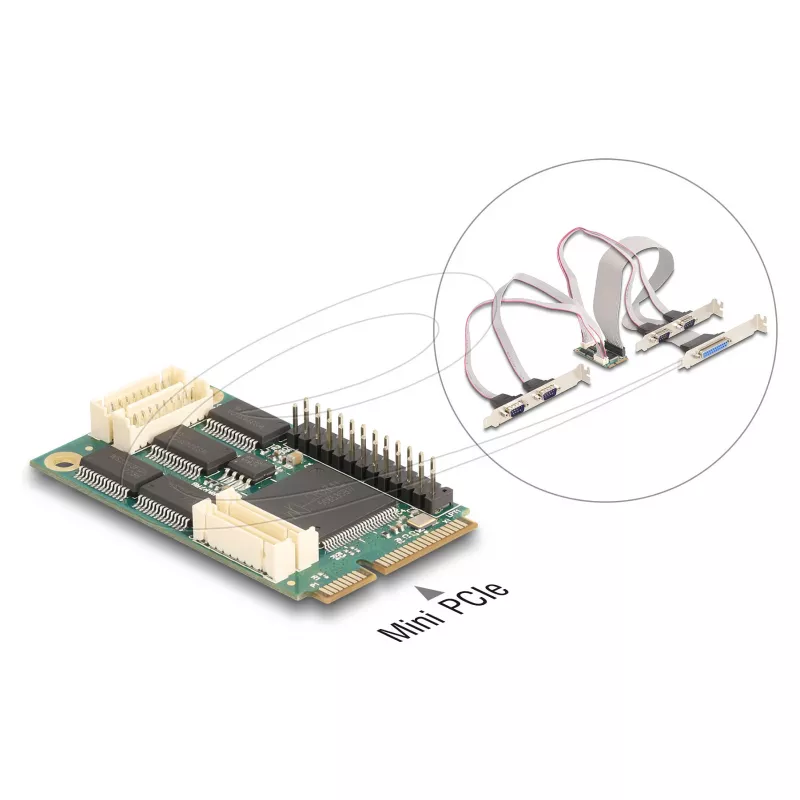

DELOCK 95279 on sisemine Mini PCIe liidese adapter, mis võimaldab süsteemi laiendamist, pakkudes nelja jada- ja ühte paralleelühendust läbi Mini PCIe pesa kronsteini. Adapteril on jada (RS‑232) hostiliides maksimaalse edastuskiirusega 460,8 Kbit/s ja sisemise FIFO puhvriga 256 baiti. See toetab seadistatavaid andmebitte (5, 6, 7, 8) ning on ehitatud kompaktsele trükkplaadile mõõtmetega 30 × 51 × 10 mm, komponentide viimistlusega must, kuldne ja roheline.

Eelised

Adapter võimaldab integreerida pärand jada- ja paralleelseadmeid süsteemidesse, millel on Mini PCIe pesa, ilma et oleks vaja täiendavaid väliseid muundureid. Selle sisemine disain säästab korpuse ruumi ja 256‑baidine FIFO vähendab protsessori koormust plahvatuslike ülekannete ajal. Seadistatavate andmebittide seaded ja standardse RS‑232 signaaliedastuse tugi tagavad ühilduvuse paljude tööstuslike kontrollerite, modemite, printerite ja skanneritega.

Sobib kasutamiseks

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage DELOCK 95279 vabasse Mini PCIe pessa oma süsteemi sees vastavalt emaplaadi tootja juhistele, kinnitage pesa kronstein ja ühendage sihtseadmed kronsteini väljunditesse. Veenduge, et hostsüsteem on paigaldamise ajal välja lülitatud, et vältida kahjustusi. Pärast füüsilist paigaldamist lubage seade süsteemi BIOS-is/UEFI-s, kui vaja, ja installige vajalikud draiverid, et operatsioonisüsteem tuvastaks jada- ja paralleelpordid. Seadistage pordi parameetrid (edastuskiirus, andmebitid, paarsus, stoppbitid) hosti tarkvaras või operatsioonisüsteemi jadapordi seadetes, et need vastaksid ühendatud seadmetele.

Soovitused

Kasutage varjestatud jadakaableid ja korralikku maandust usaldusväärse RS‑232 side jaoks elektriliselt mürarikkas keskkonnas. Kontrollige draiverite ühilduvust oma operatsioonisüsteemiga ja testige iga porti pärast paigaldamist. Pideva või suure läbilaskevõimega rakenduste korral seadistage sobiv vookontroll ja jälgige FIFO kasutust, et vältida andmekadu.
