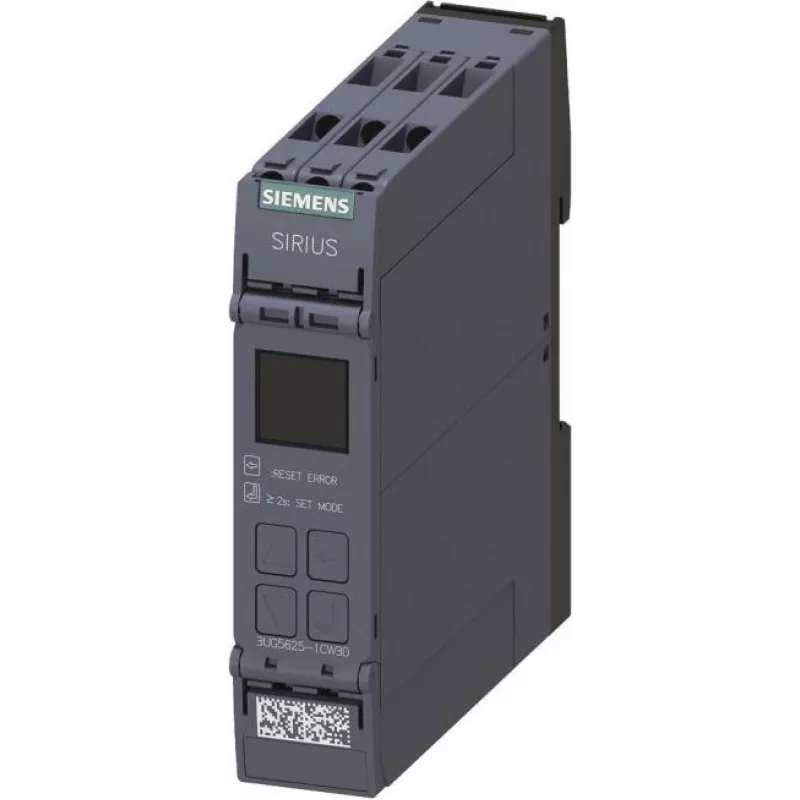

SIEMENS SIRIUS 3UG5625-1CW30 jääkvoolu jälgimise relee, AC/DC tundlik, 24-240 V AC/DC, 1 kanal, digitaalne LCD, 2 ümberlülituskontakti

Jääkvoolu jälgimise relee SIRIUS 3UG5 seeriast, konstrueeritud täpseks AC/DC tundlikuks (tüüp B) maandusrike tuvastamiseks tööstuslikes elektrisüsteemides. See seade jälgib pidevalt jääkvoolusid vahemikus 0,03 A kuni 40 A laias sagedusvahemikus kuni 2000 Hz, pakkudes varajast hoiatust ja häiresignaale kahe ümberlülitusrelee väljundi kaudu. Selle digitaalne LCD-ekraan ja reguleeritav reageerimisaeg (0,02–20 s) muudavad selle oluliseks komponendiks elektriohutuse suurendamisel ja kuluka seisaku vältimisel.

Eelised

AC/DC tundlik mõõtepõhimõte (tüüp B) tagab usaldusväärse sileda alalisvoolu jääkvoolu, pulseeriva alalisvoolu ja vahelduvvoolu rikete tuvastamise. Lai abipingevahemik 24–240 V AC/DC võimaldab paindlikku integreerimist erinevatesse juhtimisahelatesse. Kaks sõltumatult reguleeritavat läve (hoiatus ja häire) võimaldavad astmelisi reageerimisstrateegiaid. Digitaalne ekraan pakub selgeid reaalaja jääkvoolu väärtusi ja oleku näitu. DIN-liistule kinnitamine ja kruviklemmid lihtsustavad paigaldamist ja hooldust.

Sobib

• Jääkvoolude jälgimiseks tööstusmasinates ja -seadmetes
• Isolatsioonirikete eest kaitsmiseks alalisvoolu laadimisjaamades ja fotogalvaanilistes süsteemides
• Ohutuse suurendamiseks andmekeskustes ja kriitilises elektrijaotuses
• Integreerimiseks väliste voolutrafodega (nt 3UL23 seeria) suure voolu rakendustes

Põhiandmed

• Mõõtepõhimõte: AC/DC tundlik (tüüp B)
• Kanalite arv: 1
• Nimitoitepinge: 24–240 V AC/DC
• Mõõtevahemik: 0,03–40 A
• Reageerimisaeg: reguleeritav 0,02–20 s
• Väljund: 2 ümberlülituskontakti (5 A 250 V AC juures)
• Paigaldus: DIN-liist 35 mm
• Kaitseaste: IP20 (klemmid), IP40 (esipaneel)
• Töötemperatuur: -25 kuni +60 °C

Soovitused

Optimaalse jõudluse tagamiseks ühendage see relee SIEMENS 3UL23 seeria välise voolutrafoga, mis vastab teie koormusvoolule. Tagage signaalikaablite korralik varjestus ja maandus, et minimeerida elektromagnetilisi häireid. Seadistage hoiatuse lävi allapoole häire läve, et võimaldada ennetavaid meetmeid enne kriitiliste rikete tekkimist.
