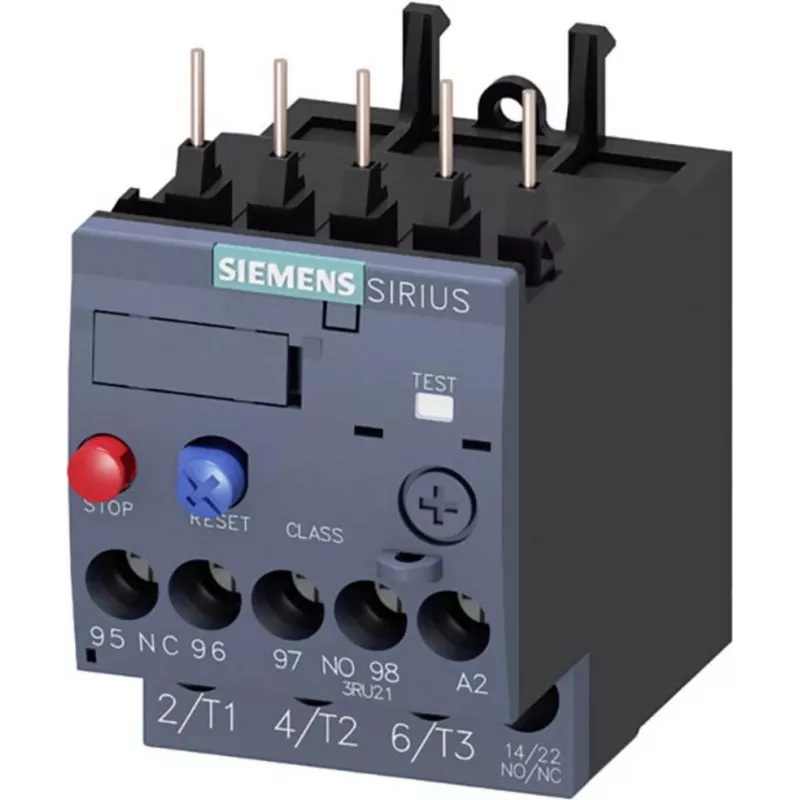

Siemens SIRIUS 3RU2116-1BB0 termiline ülekoormusrelee, 1,1–1,6 A, klass 10, kruviklemmid

Hõivatud mootorijuhtimiskeskuses vajab tehnik usaldusväärset viisi väikese kolmefaasilise mootori kaitsmiseks ülekoormuste ja faasirikete eest. Siemens 3RU2116-1BB0 termiline ülekoormusrelee astub mängu: seadke selle ketas mootori täiskoormusvoolule vahemikus 1,1 kuni 1,6 A, paigaldage see otse kontaktori külge või eraldi seadmena ning see rakendub sekundite jooksul, kui vool liiga kõrgele tõuseb. Selle kompaktne S00 suurus sobib kitsastesse kilpidesse, samal ajal kui käsitsi/automaatne lähtestamine ja testfunktsioon muudavad kasutuselevõtu lihtsaks.

Peamised tehnilised andmed

• Voolu seadevahemik: 1,1 – 1,6 A
• Suurus S00, sobib paigaldamiseks kontaktori külge või eraldi
• 3-pooluseline põhiahel kruviklemmidega
• Abikontaktid: 1 NO + 1 NC
• Ülekoormusvabastusklass: KLASS 10
• Faasirikke tundlikkus: Jah
• Lähtestamisfunktsioon: käsitsi / automaatne
• Nimisolatsioonipinge (Ui): 690 V
• Nimitööpinge (Ue): 690 V AC
• Nimipingeimpulss (Uimp): 6 kV
• Kaitseaste: IP20
• Ümbritseva keskkonna töötemperatuur: -20 kuni +60 °C
• Põhiahela juhi ristlõige: 0,5 – 4 mm² (täis/kiud)
• Abiahela juhi ristlõige: 0,5 – 2,5 mm² (täis/kiud)
• Testfunktsioon: Jah
• Sobiv mootori võimsus 400 V AC juures: 0,37 kW

Miks valida

See relee on osa tõestatud SIRIUS 3RU2 seeriast, mis on tuntud usaldusväärse termilise kaitse poolest tööstuslikes keskkondades. Selle faasirikke tundlikkus kaitseb ühefaasilise rikke eest, mis on mootori läbipõlemise tavaline põhjus. Kruviklemmid võtavad vastu laias valikus juhi suurusi ning kompaktne S00 jalajälg säästab ruumi ilma jõudlust ohverdamata. Nii käsitsi kui ka automaatse lähtestamise valikuga saate vastuse oma rakendusele kohandada.

Ideaalsed kasutusjuhtumid

• Väikeste kolmefaasiliste mootorite kaitsmine konveieritel, pumpades, ventilaatorites ja tööpinkides
• Olemasolevate mootorikäivitite täiendamine, kui on vaja kompaktset termilist releed
• Rakendused, mis nõuavad faasirikke tuvastamist ja klassi 10 rakendumiskarakteristikuid
• Kilbid, kus ruum on piiratud ja S00 suurus on hädavajalik

Hea teada

Relee on ette nähtud kasutamiseks Siemens SIRIUS kontaktortitega suurusega S00, kuid seda saab paigaldada ka eraldi, kasutades sobivaid tarvikuid. Testfunktsioon võimaldab simuleerida ülekoormust ja kontrollida rakendumismehhanismi ilma tegelikku koormusvoolu rakendamata. Veenduge alati, et voolu seade vastaks mootori täiskoormusvoolule, et vältida tarbetuid rakendumisi või ebapiisavat kaitset.
