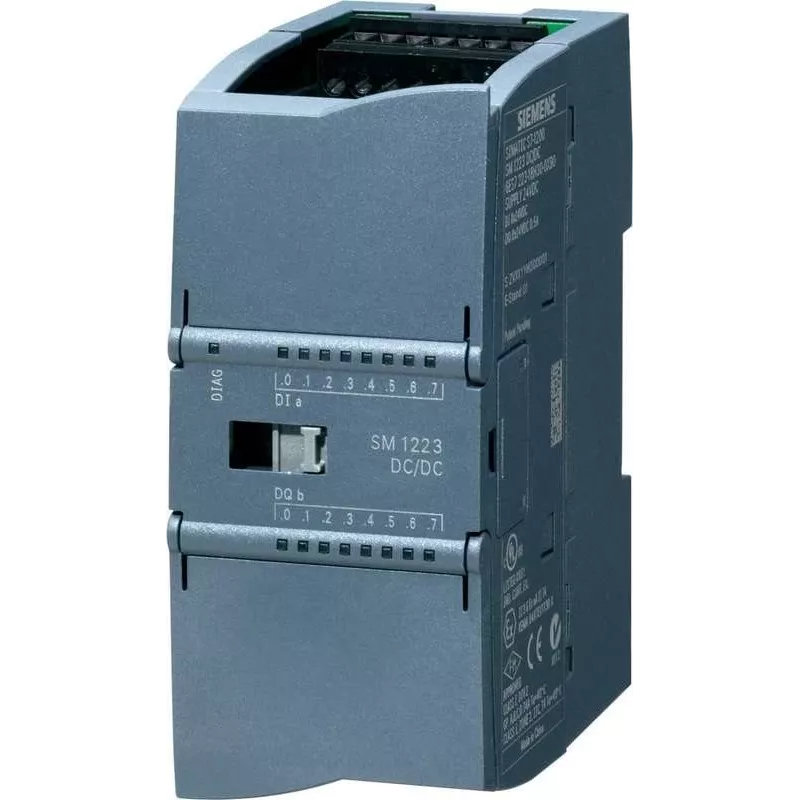

Siemens SIMATIC S7-1200 digitaalne ja analoog I/O moodul, 8 DI/8 DO/2 AI/2 AO, 24V DC, source väljund, DIN-liist 6ES7223-1BL32-0XB0

Kaasaegses tööstusautomaatikas võib nii digitaalsete kui ka analoogsignaalide integreerimine ühte kompaktsesse kontrollerisse olla väljakutse. Siemens SIMATIC S7-1200 digitaalne ja analoog I/O moodul (6ES7223-1BL32-0XB0) lahendab selle, pakkudes mitmekülgset kombinatsiooni: 8 digitaalset sisendit, 8 digitaalset väljundit, 2 analoogsisendit ja 2 analoogväljundit ühes moodulis. See kõrvaldab vajaduse mitme eraldi mooduli järele, säästes ruumi DIN-liistul ja lihtsustades juhtmestikku. See on ideaalne masinaehitajatele ja süsteemiintegraatoritele, kes peavad töötlema andureid, täitureid ja analoogseadmeid nagu temperatuuriandurid või klapi asendiandurid otse oma S7-1200 PLC-st.

Kellele see mõeldud on

See moodul on loodud automaatikainseneridele, kilbimeistritele ja OEM-idele, kes töötavad SIMATIC S7-1200 seeriaga. See sobib rakendusteks pakkimismasinades, konveiersüsteemides, HVAC juhtimises ja väikestes kuni keskmise suurusega protsessimoodulites, kus esineb nii diskreetseid kui ka analoogsignaale. Kui teil on vaja laiendada oma S7-1200 CPU I/O mahtu ilma mitme mooduli lisamiseta, on see ideaalne valik.

Peamised omadused

• 8 digitaalset sisendit, 24V DC, sink/source (PNP/NPN ühilduv) paindlikuks anduriühenduseks.
• 8 digitaalset väljundit, transistori source tüüp, 0,5 A kanali kohta releede, kontaktorte ja väikeste täiturite juhtimiseks.
• 2 analoogsisendit valitavate vahemikega: 0-10V, 0-20mA või 4-20mA; eraldusvõime kuni 11 bitti.
• 2 analoogväljundit samade valitavate vahemike ja eraldusvõimega klappide, ajamite või indikaatorite juhtimiseks.
• Galvaaniline isolatsioon kanalite ja taustapaneeli vahel usaldusväärseks tööks mürakates keskkondades.
• DIN-liistule kinnitamine kiireks paigaldamiseks standardsetesse juhtimiskilpidesse.
• Töötab 24V DC toitel taustapaneeli siinilt, välist toiteallikat pole vaja.

Spetsifikatsioonid

• Bränd: Siemens
• Mudel: 6ES7223-1BL32-0XB0
• Seeria: SIMATIC S7-1200
• Mooduli tüüp: Digitaalne/analoog I/O moodul
• Digitaalsisendid: 8 (24V DC, sink/source)
• Digitaalväljundid: 8 (transistori source, 0,5 A kanali kohta)
• Analoogsisendid: 2 (0-10V, 0-20mA, 4-20mA; 10-bitine pinge, 11-bitine vool)
• Analoogväljundid: 2 (0-10V, 0-20mA, 4-20mA; 10-bitine pinge, 11-bitine vool)
• Isolatsioon: Jah (kanalite ja taustapaneeli vahel)
• Paigaldus: DIN-liist
• Töötemperatuur: 0 kuni 55 °C
• Toide: 24V DC taustapaneeli siini kaudu

Nõuanded

Analoogsisendite juhtmestamisel veenduge, et konfigureerite TIA Portali tarkvaras õige vahemiku vastavalt oma andurile (pinge või vool). Vooluahelate puhul kasutage 4-20mA vahemikku juhtme katkestuste tuvastamiseks. Digitaalväljundid on source tüüpi, seega ühendage koormus väljundklemmi ja 0V vahele. Järgige alati kohalikke elektrieeskirju ja kasutage iga väljundkanali jaoks sobivat kaitset.
