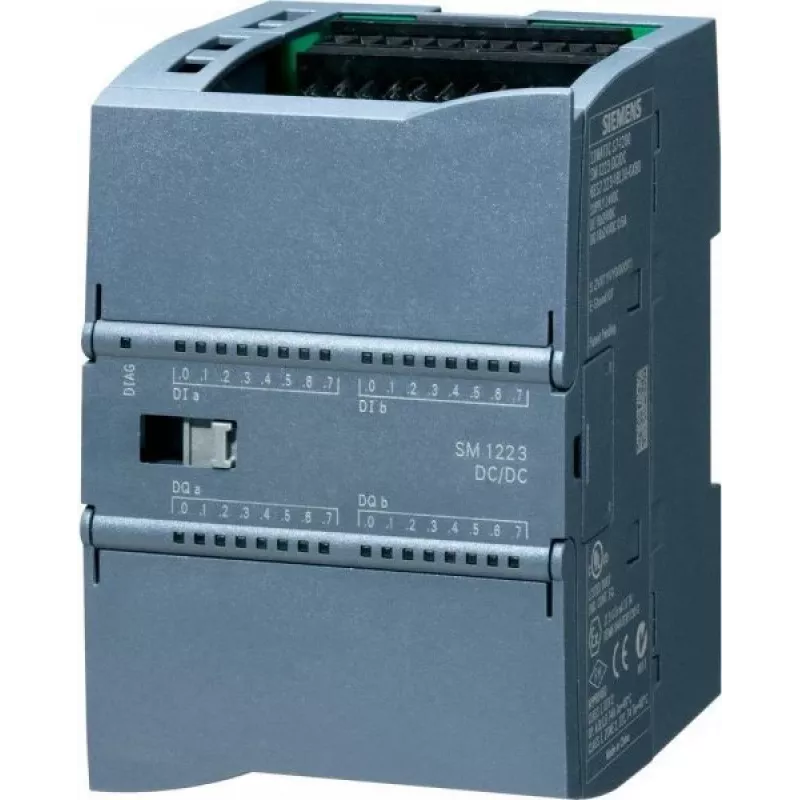

Siemens SIMATIC S7-1200 SM 1223 digitaalne sisend-/väljundmoodul, 8 DI/8 DO, 24 V DC, transistor 6ES7223-1BH32-0XB0

Automatiseerimisinsenerid, kes integreerivad kompaktseid juhtimissüsteeme tootmisrakkudesse või pakkimisliinidele, leiavad, et SM 1223 moodul on SIMATIC S7-1200 PLC jaoks hädavajalik laiendus. See lisab ühte korpusesse kaheksa digitaalsisendit ja kaheksa digitaalväljundit, lihtsustades juhtmestikku ja säästes paneeli ruumi.

Põhilised tehnilised andmed

• 8 digitaalsisendit, 24 V DC, sinking/sourcing, konfigureeritavate sisendviivitustega 0,2 ms kuni 12,8 ms
• 8 digitaalväljundit, transistor (PNP), 24 V DC, 0,5 A kanali kohta, kokku 4 A
• Elektrooniline lühisekaitse koos automaatse taaskäivitusega väljunditel
• Kiired väljundid kuni 100 kHz impulsside või PWM-rakenduste jaoks
• Optiline isolatsioon kanalite ja taustasiini vahel usaldusväärse töö tagamiseks
• DIN-siini paigaldus, töötemperatuur -20 °C kuni +60 °C
• Diagnostikafunktsioon mooduli oleku jälgimiseks
• Voolutarve: max 1,5 W taustasiinist

Miks valida

Sisendite ja väljundite ühendamine ühte moodulisse vähendab komponentide arvu ja juhtmestiku mahtu. Transistorväljundid toetavad kiiret lülitamist täpse liikumisjuhtimise või kiire loendamise ülesannete jaoks, samas kui sisseehitatud diagnostika aitab minimeerida seisakuid.

Ideaalsed kasutusjuhud

• Masinate automatiseerimine andurite ja täituritega
• Konveiersüsteemid, mis nõuavad kiiret väljundreaktsiooni
• Väikesed kuni keskmised juhtpaneelid, kus ruum on piiratud
• Rakendused, mis vajavad nii digitaalset I/O-d kui ka impulssväljundi võimalust

Hea teada

Moodul on osa SIMATIC S7-1200 perekonnast ja ühildub standardsete 35 mm DIN-siintega. See töötab horisontaalses paigaldusasendis määratud temperatuurivahemikus. Üksikasjaliku juhtmestiku ja konfiguratsiooni kohta vt Siemensi kasutusjuhendit.
