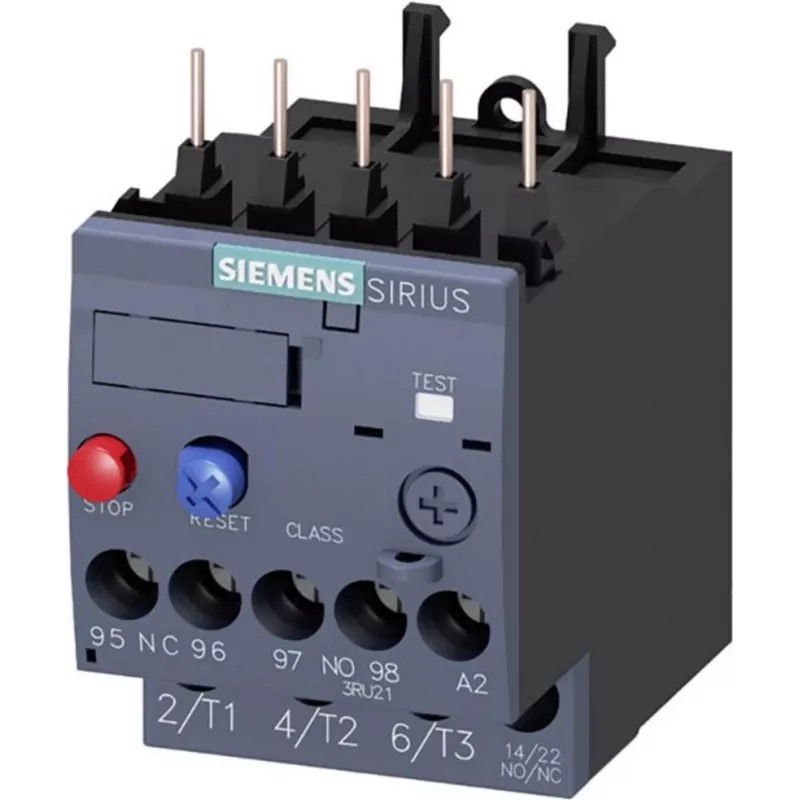

Siemens 3RU2116-4AB0 termiline ülekoormusrelee, 1,1-1,6 A, klass 10, S00, kruviklemmid, 1NO+1NC

Elektrimootorid seisavad sageli silmitsi ülekuumenemise ohuga, mis on põhjustatud ülekoormusest, faasikatkestusest või kinnikiilunud rootorist. Siemens 3RU2116-4AB0 termiline ülekoormusrelee pakub usaldusväärset kaitset kolmefaasilistele mootoritele kuni 1,6 A, tagades pika kasutusea ja vähendatud seisakuid. See kompaktne S00-suuruses relee kinnitub otse Siemensi kontaktoritele, luues ruumi säästva mootorikäiviti lahenduse.

Kellele see on mõeldud

See relee sobib ideaalselt kilbikoostajatele, hooldusinseneridele ja OEM-idele, kes vajavad usaldusväärset mootorikaitset tööstuslikes juhtimissüsteemides, konveieriajamites, pumpades ja ventilaatorites. See sobib rakendustele, kus mootorid töötavad vahemikus 1,1–1,6 A ja nõuavad klass 10 väljalülituskarakteristikuid.

Peamised omadused

• Reguleeritav voolu seade 1,1 A kuni 1,6 A täpse ülekoormuskaitse tagamiseks.
• Klass 10 väljalülituskõver pakub kiiret reageerimist ülekoormustele, võimaldades samal ajal mootori normaalset käivitumist.
• Otsene kinnitamine S00 kontaktoritele säästab juhtmestikku ja kilbi ruumi.
• Kruviklemmid nii põhi- kui ka abiahelatele tagavad kindla, vibratsioonikindla ühenduse.
• 1 NO + 1 NC abikontaktid oleku signaliseerimiseks ja juhtimise blokeerimiseks.
• Käsitsi/automaatne lähtestamine valitav vastavalt rakenduse nõuetele.
• Faasikatkestuse tundlikkus kaitseb ühefaasiliste olukordade eest.
• IP20 klemmikaitse ohutuks tööks suletud kilpides.

Tehnilised andmed

• Voolu seadevahemik: 1,1–1,6 A
• Väljalülitusklass: klass 10
• Suurus: S00
• Paigaldus: otsene kontaktori külge kinnitamine
• Pooluste arv: 3
• Põhiahela ühendus: kruviklemmid
• Abiahela ühendus: kruviklemmid
• Abikontaktid: 1 NO + 1 NC
• Nimipinge (Ue): 690 V AC
• Nimiisolatsioonipinge (Ui): 690 V
• Nimiimpulsspinge (Uimp): 6 kV
• Ümbritseva keskkonna töötemperatuur: -20 kuni +60 °C
• Ülekoormusvabastuse tüüp: termiline
• Lähtestamise funktsioon: käsitsi/automaatne valitav
• Kaitseklass: IP20 (klemmid)
• Standard: IEC 60947-4-1

Nõuanded

Seadke voolu reguleerimise ketas mootori täisvoolule optimaalse kaitse tagamiseks. Automaatseks taaskäivitamiseks pärast väljalülitust valige automaatne lähtestamine; käsitsi sekkumiseks valige käsitsi lähtestamine. Paigaldage relee alati sobivasse korpusesse, et säilitada IP20 kaitse ja vältida juhuslikku kokkupuudet pingestatud klemmidega.
