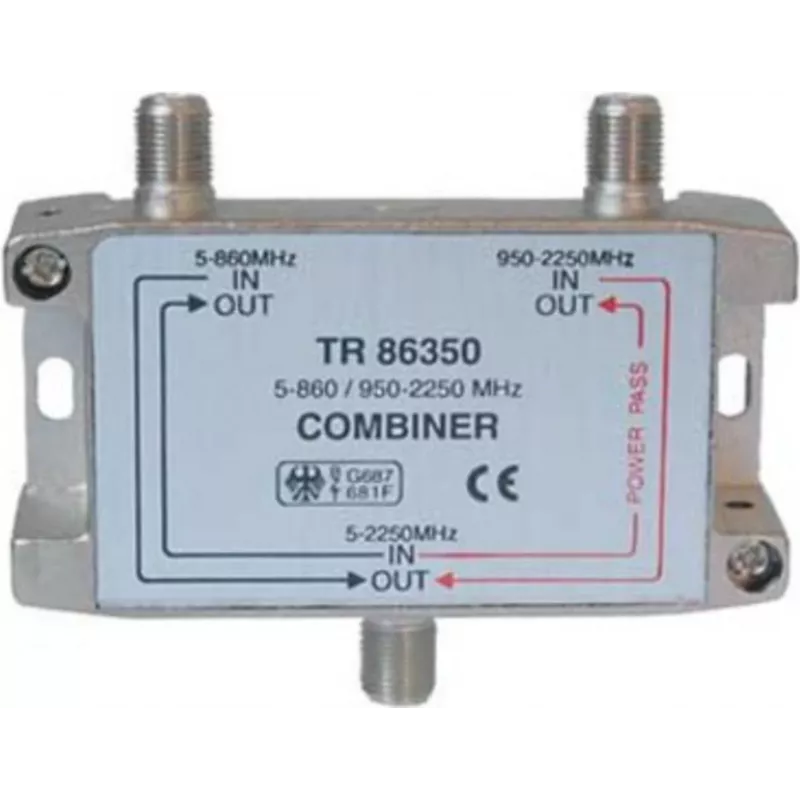

ShiverPeaks satelliittelevisiooni jaotur, maksimaalne ühenduvus 5–860 MHz / 950–2250 MHz koos alalisvoolu läbipääsuga

ShiverPeaks satelliittelevisiooni jaotur võimaldab maapealsete ja satelliitsignaalide kombineeritud jaotamist ühes kompaktses seadmes. See toetab maapealseid sagedusi vahemikus 5–860 MHz ja satelliidi sagedusribasid 950–2250 MHz, võimaldades samal ajal alalisvoolu läbipääsu satelliidi LNB või liinivõimendi toiteks. Mõeldud kodu või väikeste äriklassi koaksiaalpaigaldiste jaoks, võimaldab jaotur sissetuleva antenni- või paraboolsignaali usaldusväärset jaotamist mitmele vastuvõtjale, ilma et oleks vaja eraldi seadmeid maapealse ja satelliitsignaali jaotamiseks.

Eelised

See ShiverPeaksi SAT-TV jaotur katab nii VHF/UHF maapealsed sagedusalad kui ka täieliku satelliidi vahesagedusala, välistades vajaduse eraldi maapealse ja satelliitjaoturi järele. Alalisvoolu läbipääsu funktsioon võimaldab vastuvõtjal või multiswitchil varustada toitega allavoolu asuvat LNB-d või aktiivset seadet, lihtsustades paigaldust ja vähendades kaablikulu. Selle kompaktne disain ja lihtne F-pistik liides muudavad selle sobivaks seinaplaatidesse, jaotuskastidesse või rack-monteeeritavatesse seadistustesse väikestes paigaldistes.

Sobib

• Kodupaigaldistesse, mis ühendavad maapealse antenni ja satelliidiparabooli signaale
• Väikestesse äri- või kontorikoaksiaalvõrkudesse
• Seadistustesse, kus on vaja LNB-de või võimendite kaugtoidet alalisvoolu läbipääsu kaudu
• Jagatud jaotus mitmele satelliidi- või maapealsele vastuvõtjale

Peamised tehnilised andmed

• Sagedusvahemik (maapealne): 5–860 MHz
• Sagedusvahemik (satelliit): 950–2250 MHz
• Alalisvoolu läbipääs: toetatud LNB-de või liinivõimendite toiteks
• Pistiku tüüp: koaksiaalsed F-tüüpi liidesed
• Kasutus: kombineeritud SAT- ja TV-signaali jaotamine

Kasutusjuhend

Ühendage sissetulev antenni- või satelliidiparabooli signaal jaoturi sisendisse, kasutades F-tüüpi pistikutega koaksiaalkaablit. Kinnitage vastuvõtja või allavoolu jaotuskaablid jaoturi väljunditesse. Kui on vaja LNB või võimendi kaugtoidet, veenduge, et vastuvõttev seade on konfigureeritud alalisvoolu väljastama ja et kaabeldus on hinnatud alalisvoolu läbipääsuks. Kontrollige signaali taset igal vastuvõtjal ja vajadusel kasutage signaali kvaliteedi säilitamiseks allavoolu sobivat summutust või võimendust. Järgige ühenduste tegemisel kohalikke elektri- ja ohutuseeskirju.

Soovitused

Kasutage RG6 või samaväärset väikese kaoga koaksiaalkaablit selliste ühenduste jaoks, kus signaali sumbumine on oluline, hoidke kaabli pikkused võimalikult lühikesed ja vältige liigseid painutusi. Kontrollige polaarsust ja pistikute tihedust, et vältida häireid ja signaali kadu. Suuremate jaotuste või pikkade kaabliteede korral kaaluge kombineeritud satelliidi- ja maapealsete süsteemide jaoks mõeldud jaotusvõimendi või multiswitchi kasutamist.
