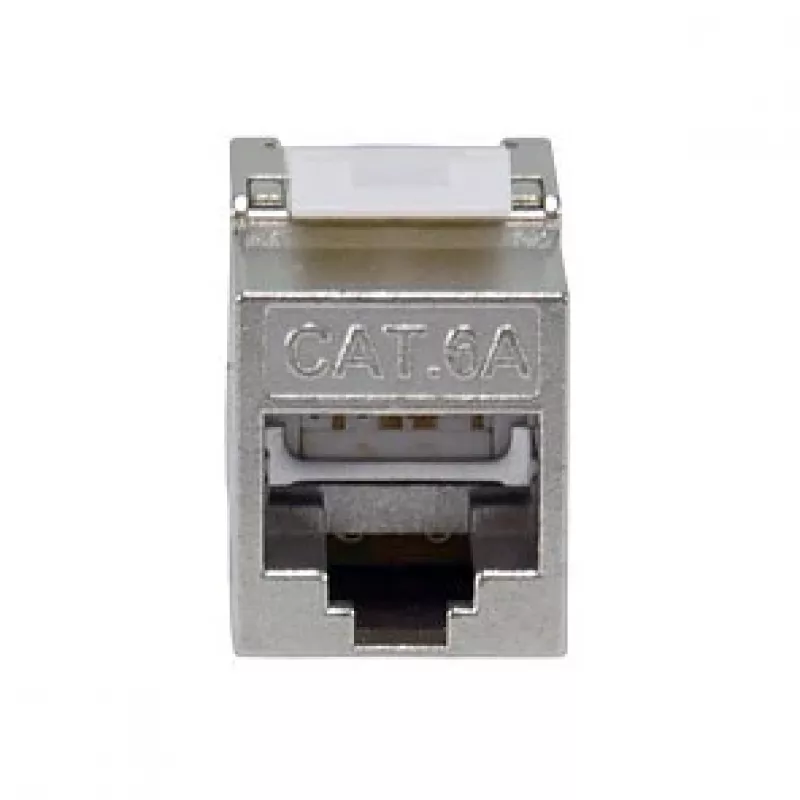

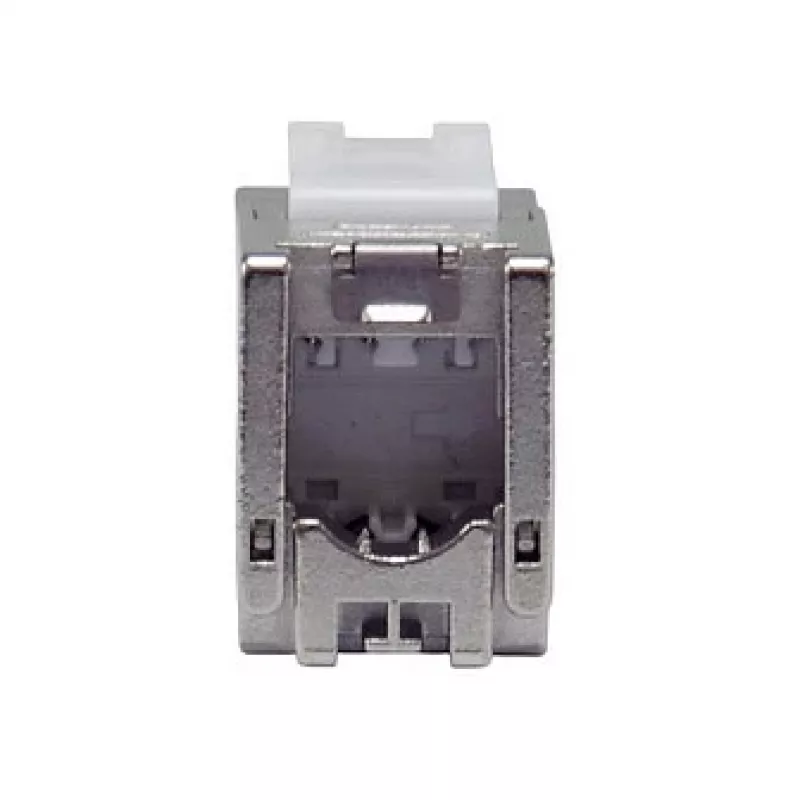

Shielded Cat.6A õhuke Keystone Jack, EQUIP 767223, Toolfree, RJ-45, lame, Silver, 8 pcs

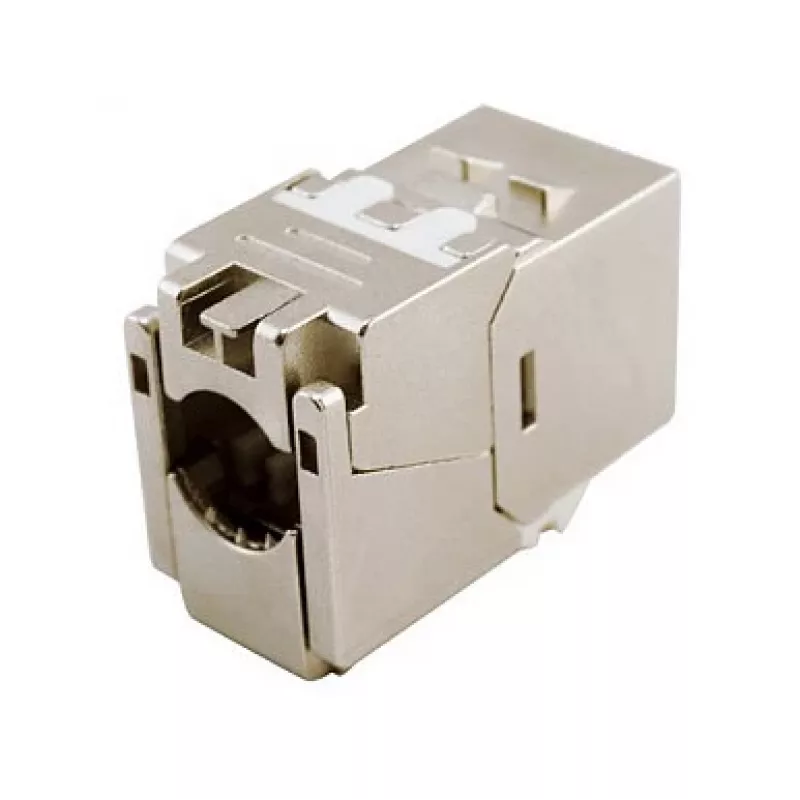

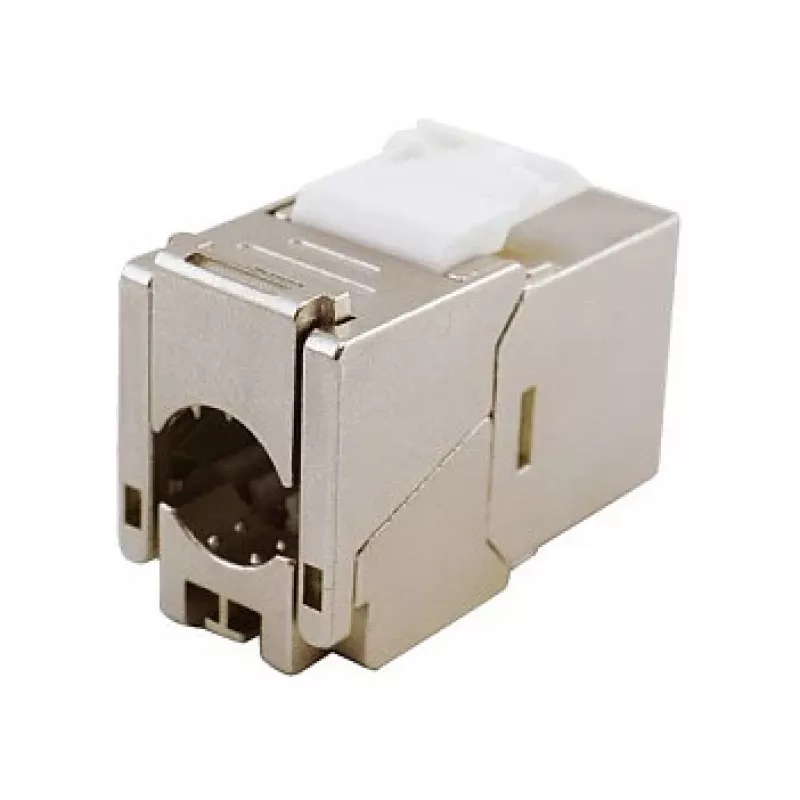

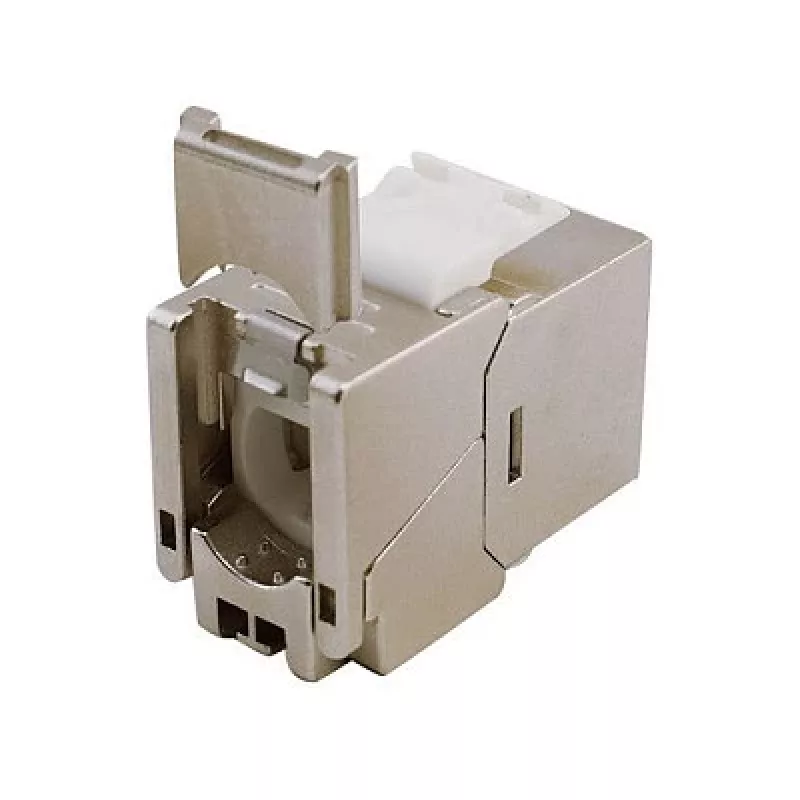

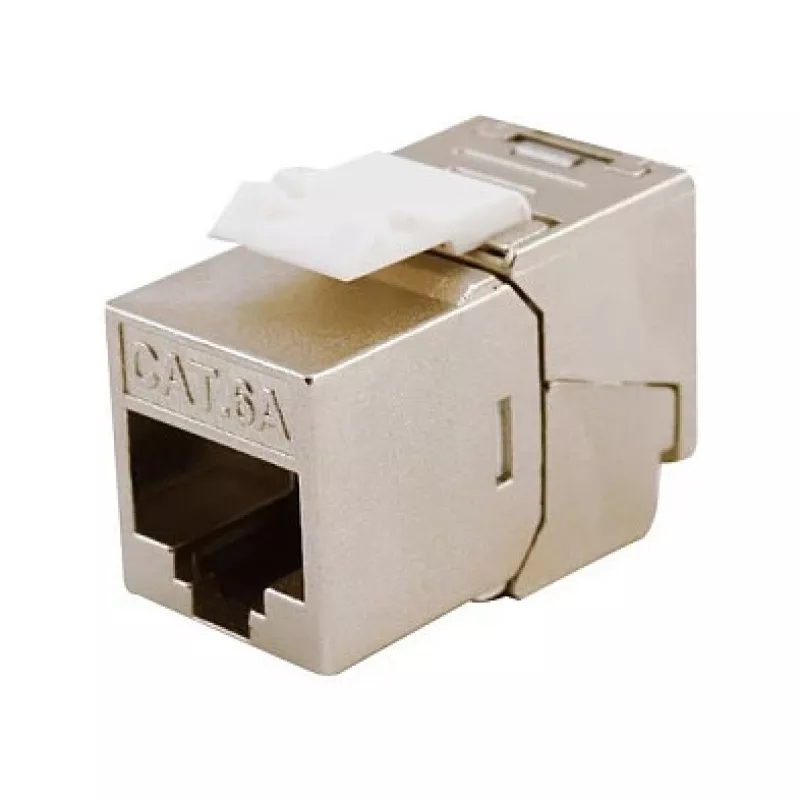

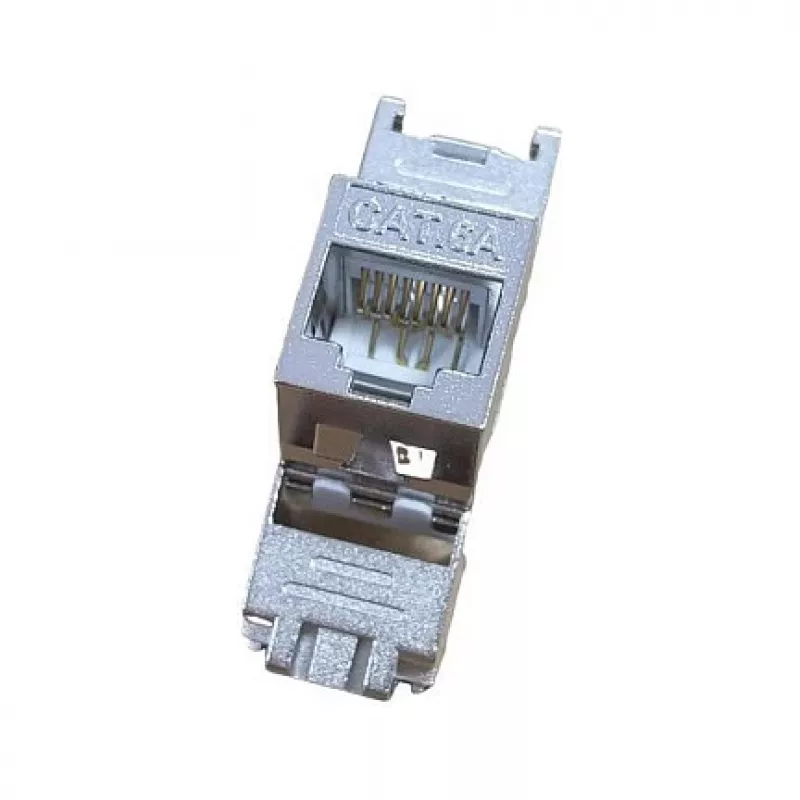

Varjestatud Cat.6A õhuke keystone-pistik, EQUIP (mudel 767223), on tööriistavaba, õhuke RJ-45-pistik, mis on mõeldud suure tihedusega struktureeritud kaabelduse jaoks. Hõbedane, lame keystone-pistik toetab Cat.6A jõudlust kuni 500 MHz ja 10GBase-T ülekannet ning seda tarnitakse 8-tk pakendis. Selle varjestatud disain vähendab elektromagnetilisi häireid ja see sobib standardsete keystone-seinaplaatide, patch-paneelide ja moodulplaatidega ruumi säästvaks lõpetuseks äri- ja elamuvõrkudes.

Eelised

Tööriistavaba lõpetus lihtsustab paigaldust ja vähendab seadistusaega, säilitades samal ajal turvalise ühenduse. Tugev varjestus tagab parema EMI/RFI-kaitse, et säilitada signaali terviklikkus 10-gigabitise Etherneti jaoks. Õhuke, lame kuju võimaldab paigaldamist suure tihedusega paneelides ja kitsastes esiplaatides jõudlust ohverdamata. Värvkodeeritud IDC (T568A/T568B) ja LSA-pistiku disain tagavad ühtlased ja usaldusväärsed lõpetused kaablitele juhtmetega vahemikus 22 AWG kuni 26 AWG.

Sobib

• Suure tihedusega patch-paneelid ja serveririiulid
• Keystone-seinaplaadid ja moodulplaadid
• 10GBase-T LAN-i ja andmekeskuse rakendused
• PoE, PoE+ ja PoE++ toitega seadmed

Peamised spetsifikatsioonid

• Bränd: EQUIP, Mudel: 767223
• Kategooria: Cat.6A (Klass E), 500 MHz
• Ülekanne: 10GBase-T (10 Gbit/s)
• Pistik: Varjestatud RJ-45 emane, keystone-formaat
• Lõpetus: Tööriistavaba / LSA, värvkoodiga T568A/T568B
• Kaablitoetus: 22 AWG – 26 AWG
• PoE tugi: PoE / PoE+ / PoE++
• Materjal / Viimistlus: Hõbedane, lame disain
• Sertifikaadid: GHMT; vastab ISO/IEC 11801 ja EN 50173 (Klass E)

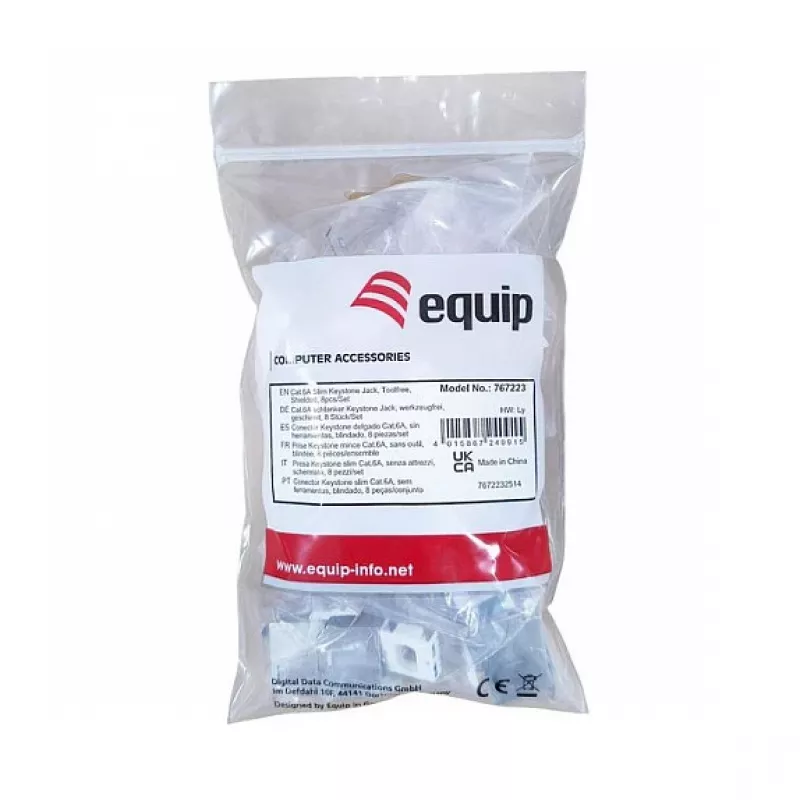

• Kogus pakendis: 8 tk (müügiühik)
• Mõõtmed (üksik pistik): 14,5 × 29 × 19,6 mm
• EAN: 4015867240915

Kasutamine

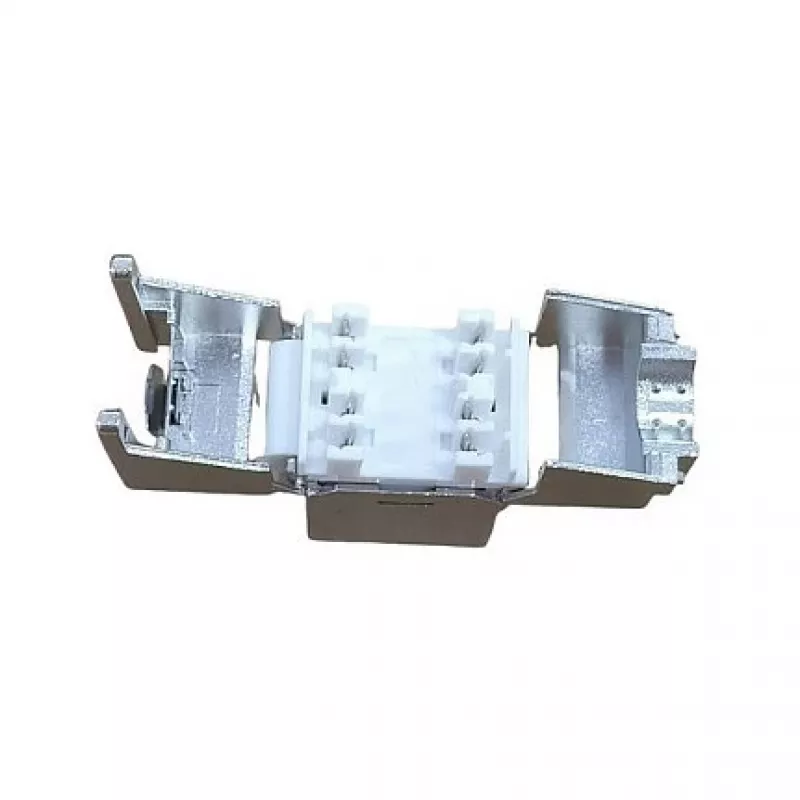

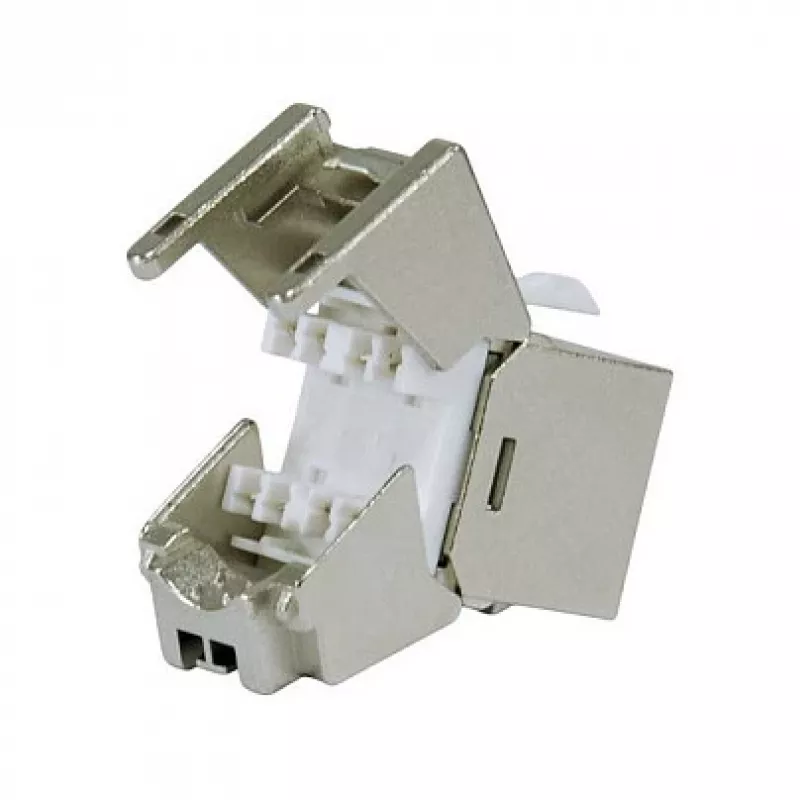

Sisestage pistik ühilduvasse keystone-avasse seinaplaadil või patch-paneelil. Valmistage kaabel ette, eemaldades välimise mantli ja paigutades juhtmed vastavalt trükitud T568A või T568B värvikoodile. Vajutage iga juhe LSA-piludesse, järgides tööriistavaba lõpetusprotseduuri, kuni need klõpsavad paika ja üleliigne juhe on IDC-mehhanismi poolt ära lõigatud. Veenduge, et varjestus on nõuetekohaselt ühendatud pistiku ja paneeli maandusega vastavalt vajadusele. Kinnitage keystone-pistik kindlalt plaadi või paneeli külge ja testige linki sobiva võrgutestimise seadmega, et kontrollida järjepidevust ja jõudlust.

Soovitused

Kasutage varjestatud Cat.6A õhukest keystone-pistikut korralikult maandatud paigaldistes ja varjestatud patch-paneelide või metallesipaneelidega, et tagada tõhus EMI-kaitse. Järgige mõlemas otsas järjepidevalt T568A/T568B juhtmestiku standardeid ja kontrollige ühendusi kaablitesteriga, mis toetab Cat.6A/10GBase-T jõudlust.
