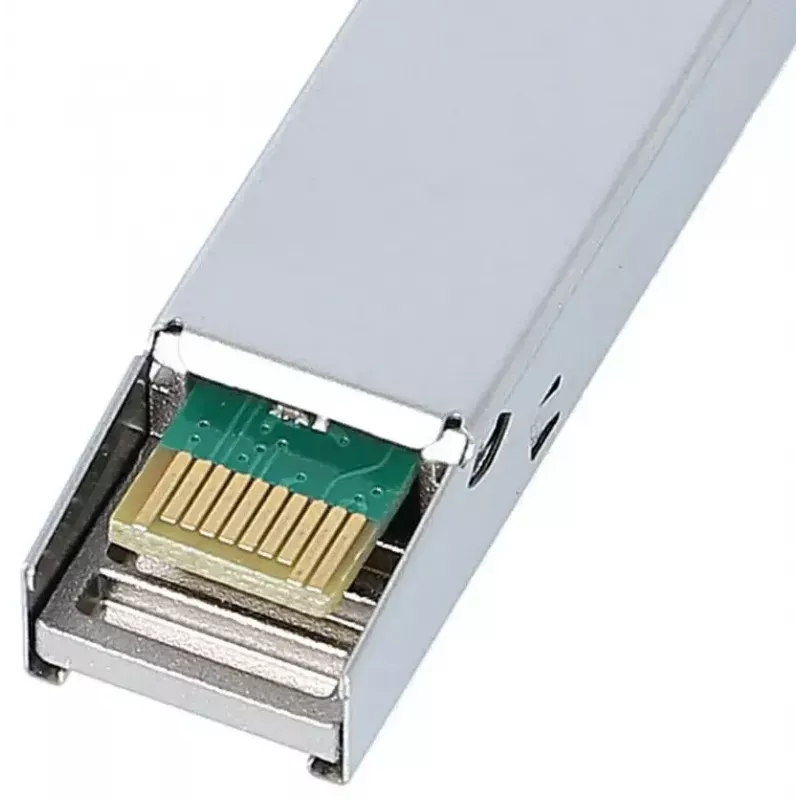

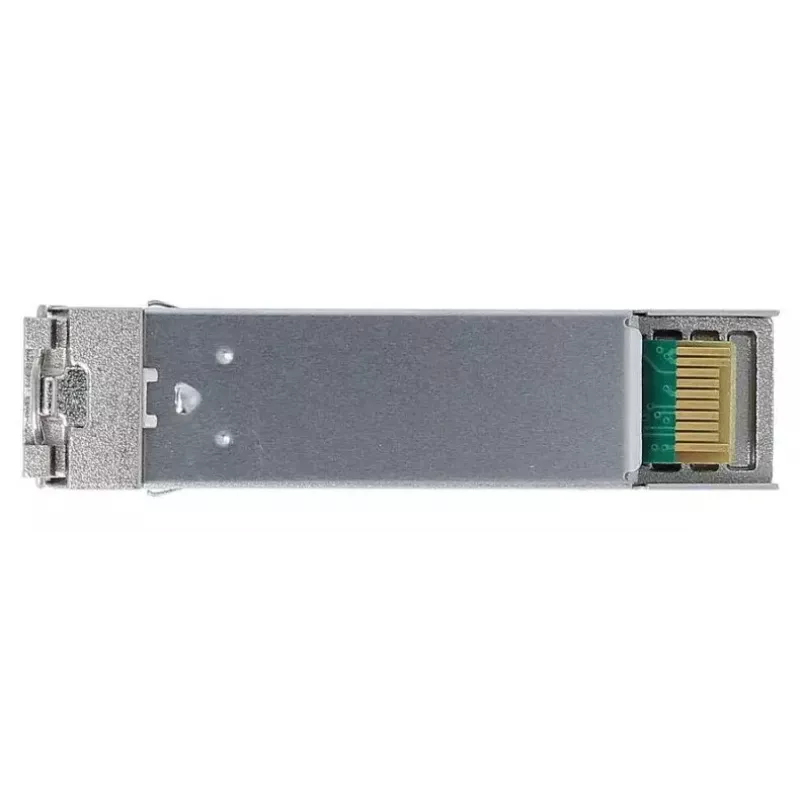

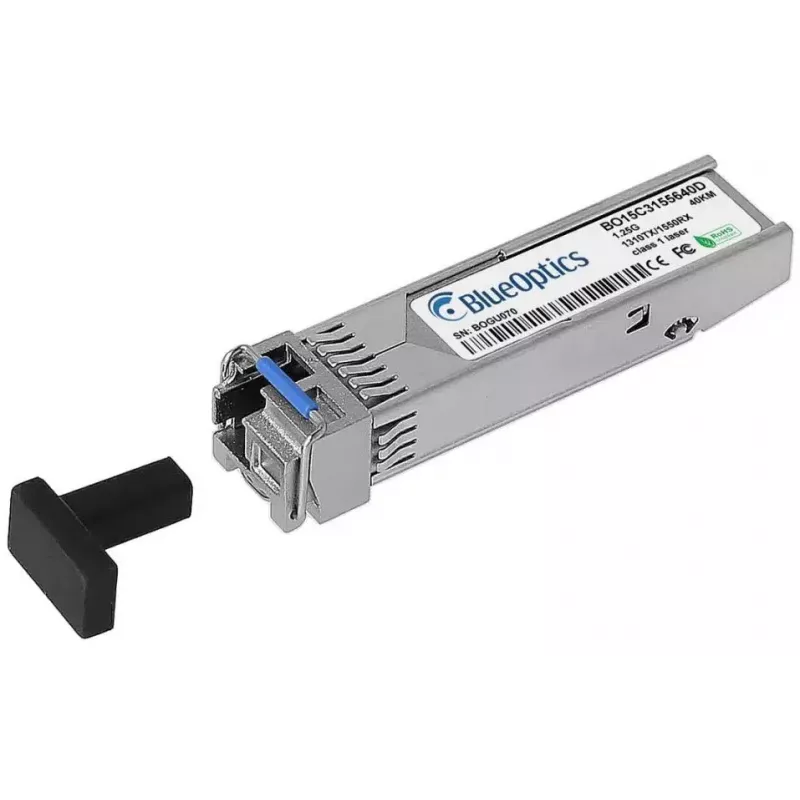

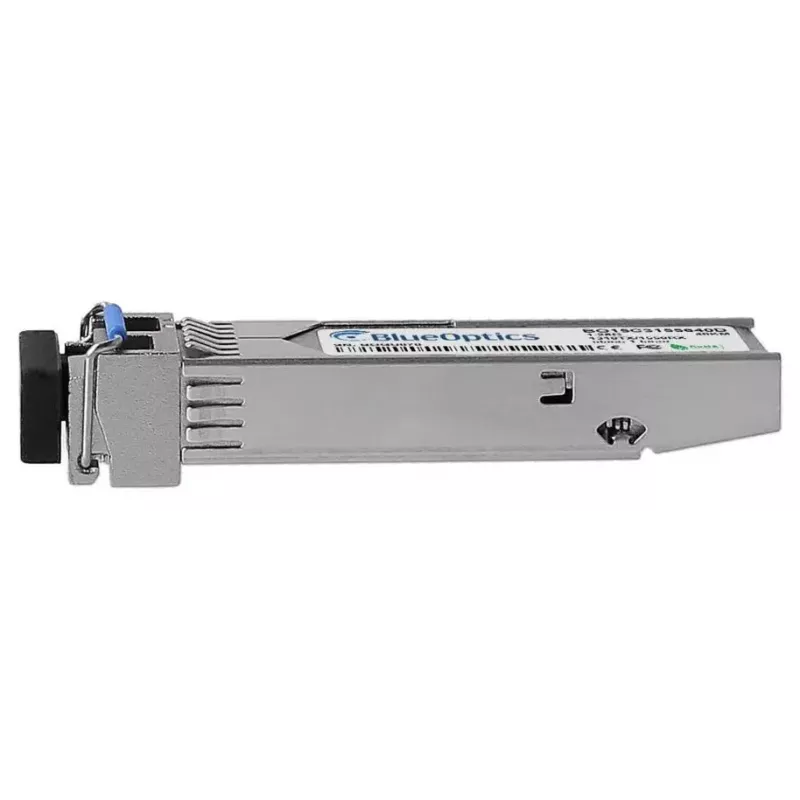

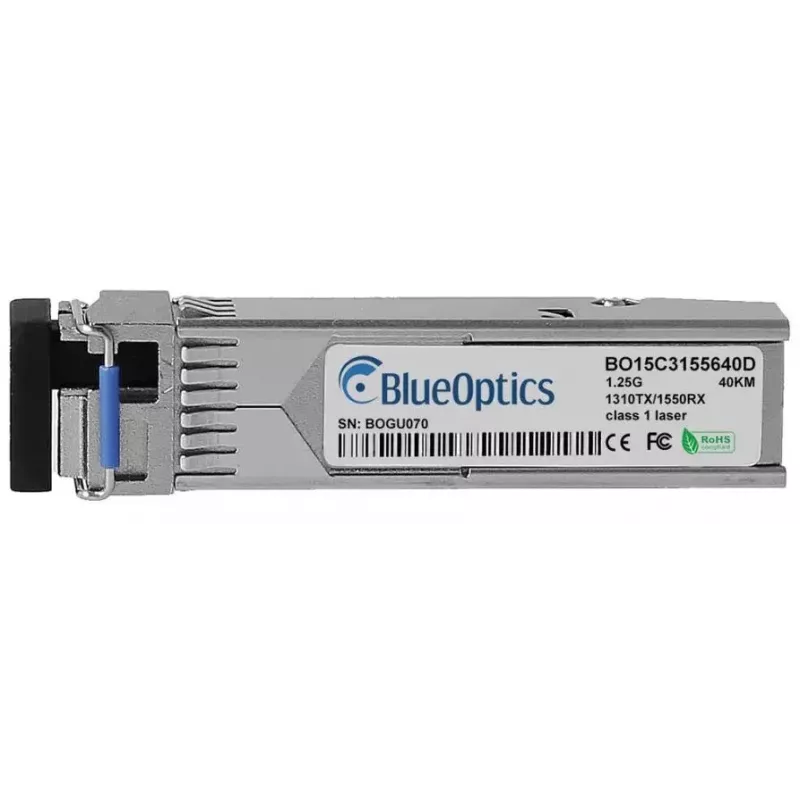

SFP-transiivermoodul BlueOptics 942 208-001-BO 1250 Mbit/s Fiiberoptika

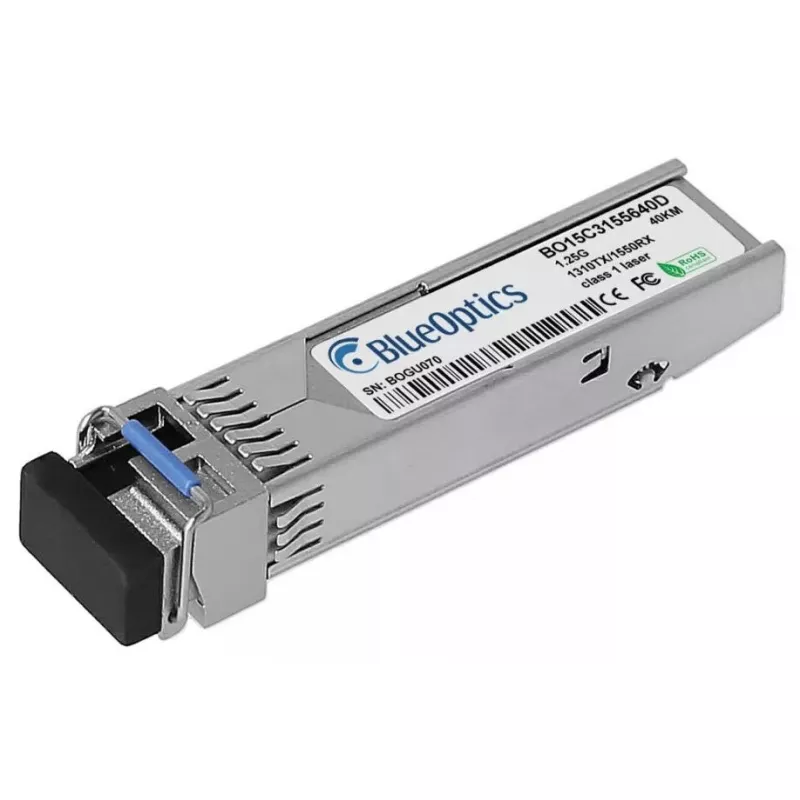

BlueOptics 942 208-001-BO SFP-transiivermoodul on ühemoodiline fiiberoptiline SFP, mis on mõeldud 1000BASE-BX-U rakendustele maksimaalse andmeedastuskiirusega 1250 Mbit/s. Sellel on LC (UPC) simplekspistik ja see toetab punkt-punkti optilisi linke kuni 40 000 m. Moodul tarnitakse kompaktses SFP-vormingus hõbedase korpusega ja töötab 3,3 V toitepingega, muutes selle ühilduvaks Hirschmanni seadmete ja muude süsteemidega, mis aktsepteerivad MSA-ga ühilduvaid SFP-transiivereid.

Eelised

Moodul järgib MSA spetsifikatsioone ja on loodud pakkuma usaldusväärset optilist edastust pikkade vahemaade tagant, madala elektromagnetilise häirete tundlikkusega. Selle LC simplekspistik ja ühekiuline kahesuunaline disain lihtsustavad kaablite paigaldamist BX-U juurutustes. Tööstuslikest optilistest ja elektroonilistest komponentidest ehitatud transiiver pakub pikendatud tööiga ja stabiilset jõudlust Etherneti, Fibre Channel over Ethernet või SDH/SONET rakendustes kuni 1,25 Gbit/s.

Sobib kasutamiseks

• Pikkade vahemaade ühemoodilised fiiberoptilised lingid kuni 40 km
• 1000BASE-BX-U punkt-punkti ühendused
• Lülitid, ruuterid ja salvestussüsteemid, mis toetavad SFP-mooduleid
• Võrgu uuendused, mis nõuavad MSA-ga ühilduvaid optilisi transiivereid

Peamised tehnilised andmed

• Vormitegur: SFP (Small Form-factor Pluggable)
• Andmekiirus: kuni 1250 Mbit/s
• Maksimaalne lingi kaugus: 40 000 m (ühemoodiline fiiber)

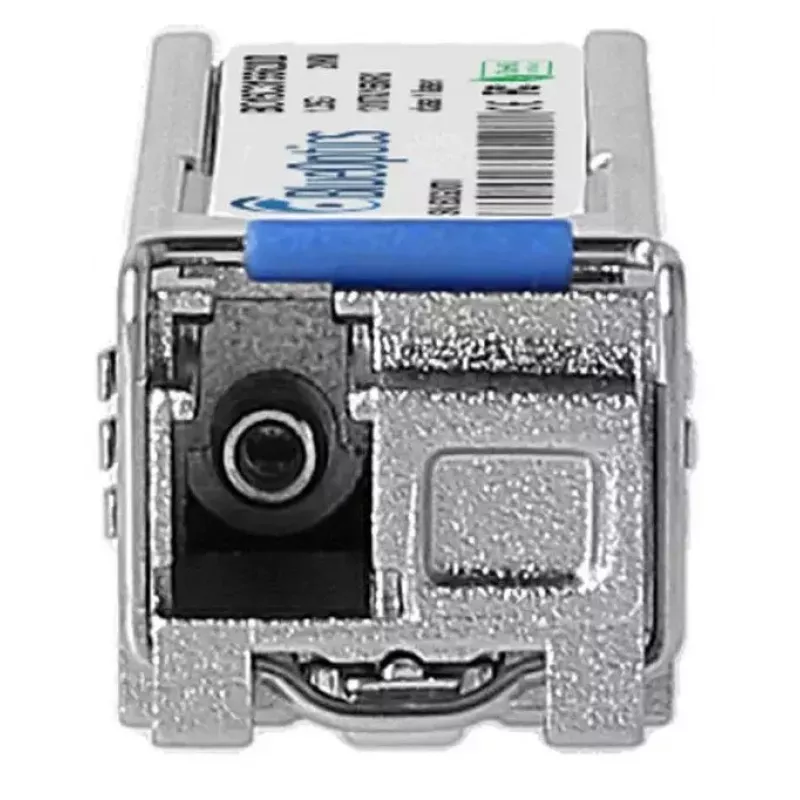

• Pistiku tüüp: LC (UPC) simpleks
• Edastuse tüüp: Kahesuunaline ühekiuline (BX-U: TX 1550 nm / RX 1310 nm)
• Tööpinge: 3,3 V
• Värv/viimistlus: Hõbedane korpus
• Kaal: ligikaudu 0,02 kg

Kuidas kasutada

Paigaldage transiiver ühilduvasse SFP-pessa oma lülitis, ruuteris või optilises liideses, järgides hostseadme tootja juhiseid kuumvahetatavate moodulite jaoks. Kasutage sobivat LC simpleks ühemoodilist fiiberoptilist paigalduskaablit, mis on mõeldud BX-tööks, et ühendada moodul kaugtransiiveriga, jälgides, et edastus- ja vastuvõtu lainepikkused oleksid õigesti ühendatud. Veenduge, et hostseade tunneb mooduli ära ja vajadusel lubage riistvara toetatud digitaalse diagnostika jälgimise funktsioonid. Järgige ESD ettevaatusabinõusid käsitsemisel ja vältige fiiberkaabli liigset painutamist, et säilitada lingi kvaliteet.

Soovitused

Kontrollige, et sihtseade toetab SFP-mooduleid ja 1000BASE-BX-U protokolli. Optimaalse ulatuse ja signaali kvaliteedi saavutamiseks kasutage ühemoodilist fiibrit ja kvaliteetseid LC (UPC) paigalduskaableid. Kui on vaja digitaalset diagnostikat (DDM/DOM), veenduge, et host toetab DDM-i, et jälgida toitepinget, laseri eelpingestusvoolu, väljundvõimsust, vastuvõtu võimsust ja temperatuuri. Järgige tootja juhiseid hoolduse ja keskkonna töötingimuste osas.
