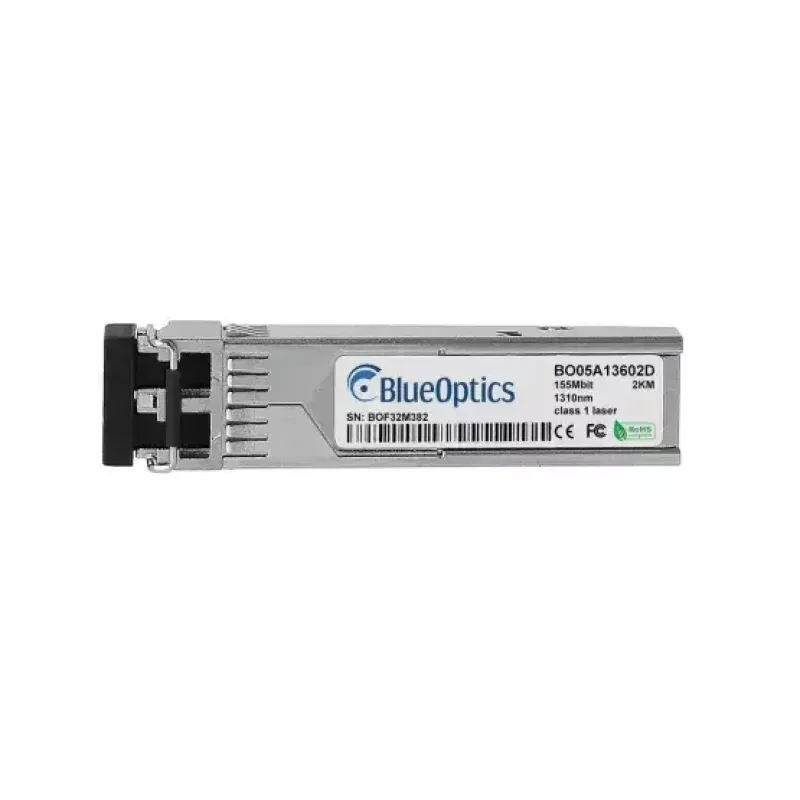

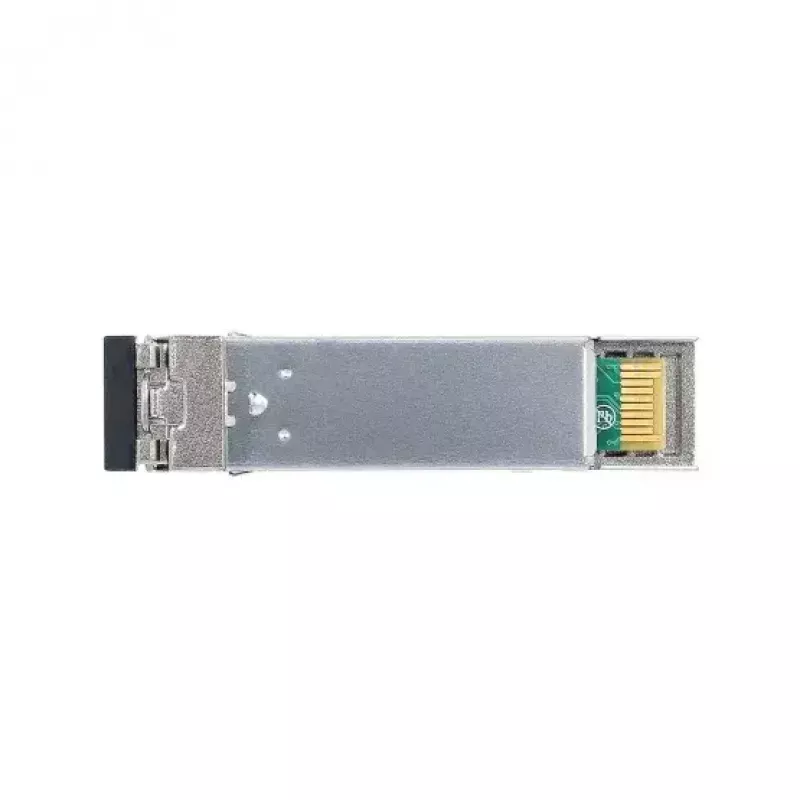

SFP transiivermoodul BlueOptics 942-194-002-BO 1310 nm LC 2000 m

BlueOptics 942-194-002-BO SFP transiivermoodul on kompaktne fiiberoptiline liides, mis on loodud 100BASE-FX Etherneti ja sarnaste optiliste andmeside rakenduste jaoks. Töötades lainepikkusel 1310 nm LC duplekspistikuga, toetab see mitmemoodilist kiudoptilist linki kuni 2000 m kaugusele ja sobib standardsetesse SFP pesadesse lülitites, ruuterites, salvestussüsteemides ja teistes võrguseadmetes. Moodul kaalub umbes 20 g ja vastab MSA SFP vormiteguri spetsifikatsioonidele, et tagada laialdane ühilduvus seadmetega, mis toetavad samaväärset Hirschmann 942-194-002 100BASE-FX transiiverit.

Eelised

See SFP transiiver tagab stabiilse optilise side mitmemoodilise kiu kaudu koos samaaegsete saate- ja vastuvõtukanalitega LC dupleksliidese kaudu. See on toodetud MSA standarditele vastavalt ja testitud ühilduvuse osas peamiste riistvaraplatvormidega. Moodul toetab digitaalset diagnostikaseiret (DDM/DOM), kui hostseade seda funktsiooni pakub, võimaldades reaalajas toitepinge, laservoolu, saatja võimsuse, vastuvõetud võimsuse ja temperatuuri väljalugemist. Selle kerge ja standardne SFP vormitegur lihtsustab paigaldamist ja asendamist olemasolevates võrguvarudes.

Sobib

• 100BASE-FX Etherneti linkidele mitmemoodilise kiu kaudu kuni 2 km
• Lülitite ja ruuterite ühendamiseks ülikooli- ja tööstusvõrkudes
• Optilisteks üleslinkideks salvestussüsteemide ja võrguseadmete jaoks
• Hirschmann 942-194-002-ga ühilduvate SFP portide asendamiseks või uuendamiseks

Peamised tehnilised andmed

• Optiline lainepikkus: 1310 nm
• Vormitegur: SFP (Small Form-factor Pluggable)
• Pistik: LC dupleks
• Toetatud kaugus: kuni 2000 m mitmemoodilise kiu kaudu
• Toetatud protokollid: 100BASE-FX (sobib Etherneti, FCoE ja SDH/SONET jaoks kuni seadme piiranguteni)
• Kaal: umbes 0,02 kg
• Toote värv: hall

Kasutamine

Sisestage BlueOptics SFP transiiver hostseadme ühilduvasse SFP pessa, kuni see kindlalt lukustub. Ühendage LC dupleks kiudoptilised paigakaablid mooduliga, tagades õige saate/vastuvõtu orientatsiooni. Seadistage hostliides vastavalt seadme dokumentatsioonile 100BASE-FX tööks ja lubage DDM/DOM haldusliideses, kui diagnostika on vajalik. Järgige ESD ettevaatusabinõusid käsitsemisel ja vältige kiudoptiliste paigakaablite painutamist üle soovitatud raadiuse, et säilitada signaali terviklikkus.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetset mitmemoodilist kiudu ja LC dupleks paigakaableid, kontrollige lingi polaarsust ja testige optilist eelarvet kavandatud vahemaa ulatuses. Veenduge, et hostriistvara toetab DDM/DOM funktsiooni diagnostilise telemeetria juurdepääsuks, ning kinnitage püsivara või tarkvara ühilduvust, kui kasutate seda otseasendusena Hirschmann 942-194-002-ga ühilduvate moodulite jaoks.
