SFP+ transiivermoodul BlueOptics 930-9O000-0000-343 10000 Mbit/s

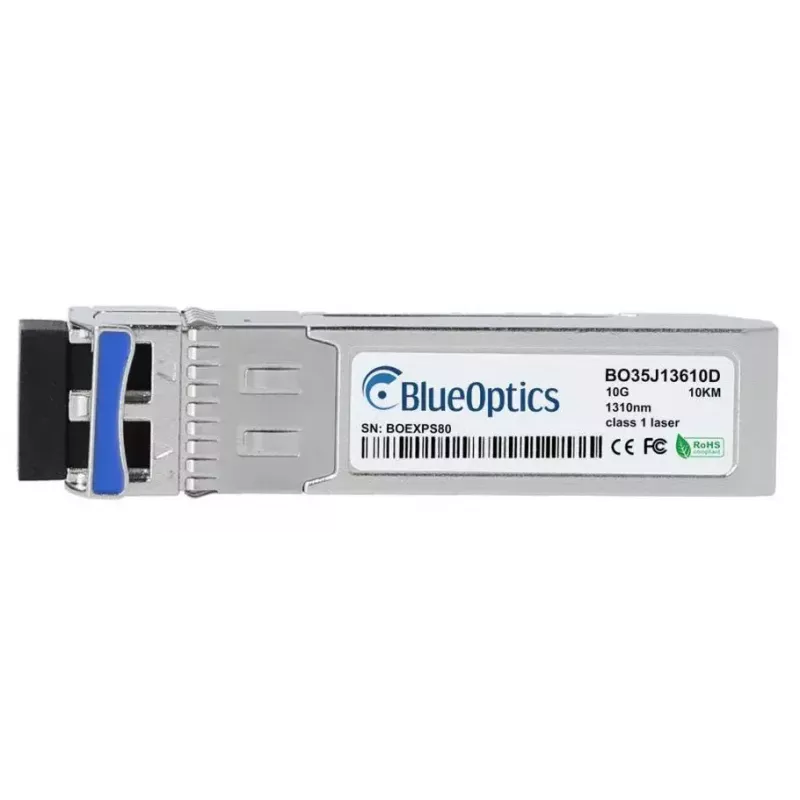

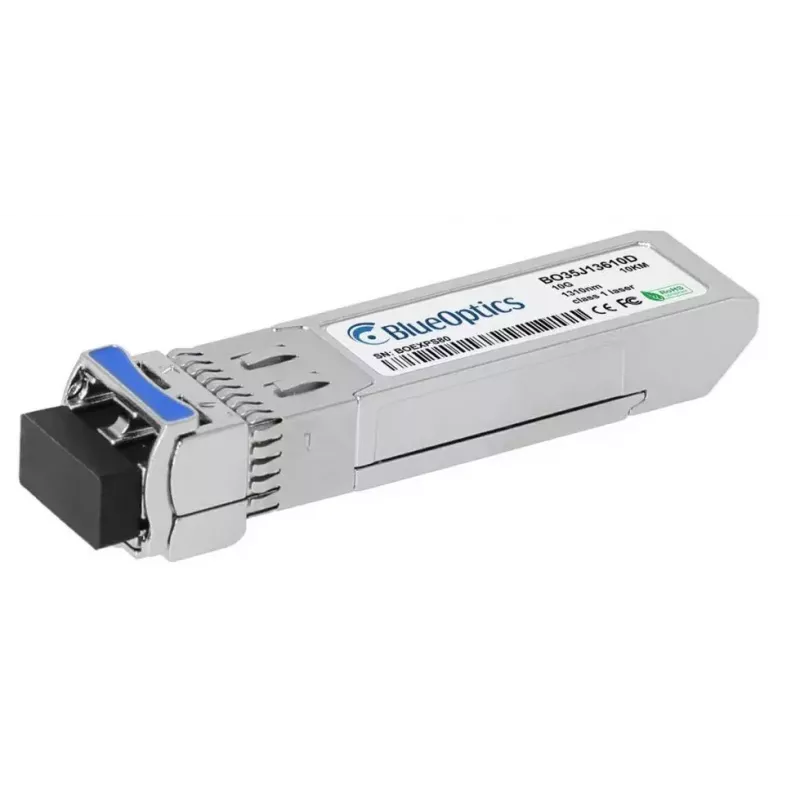

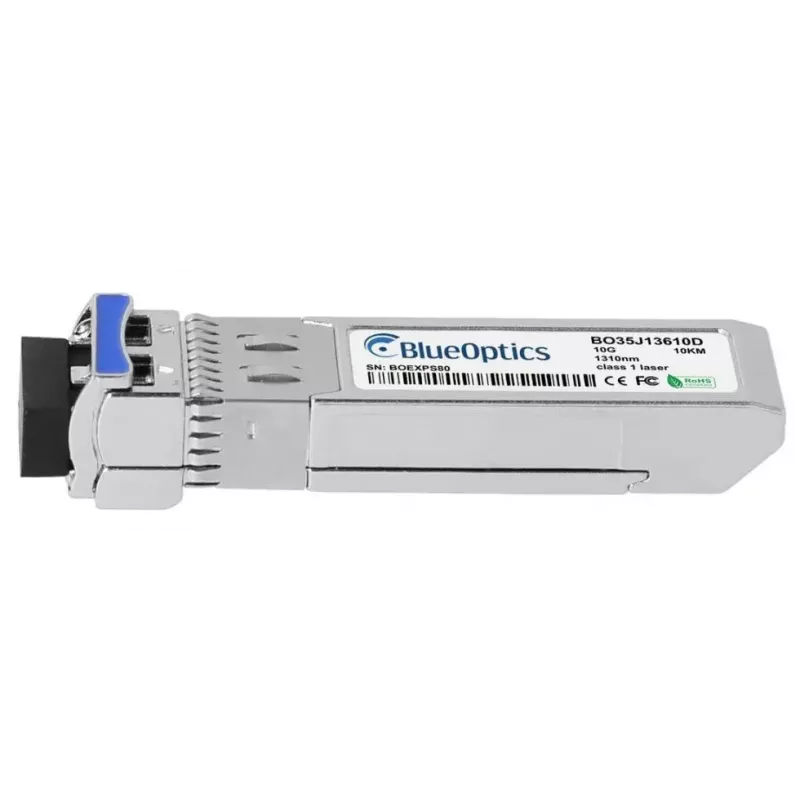

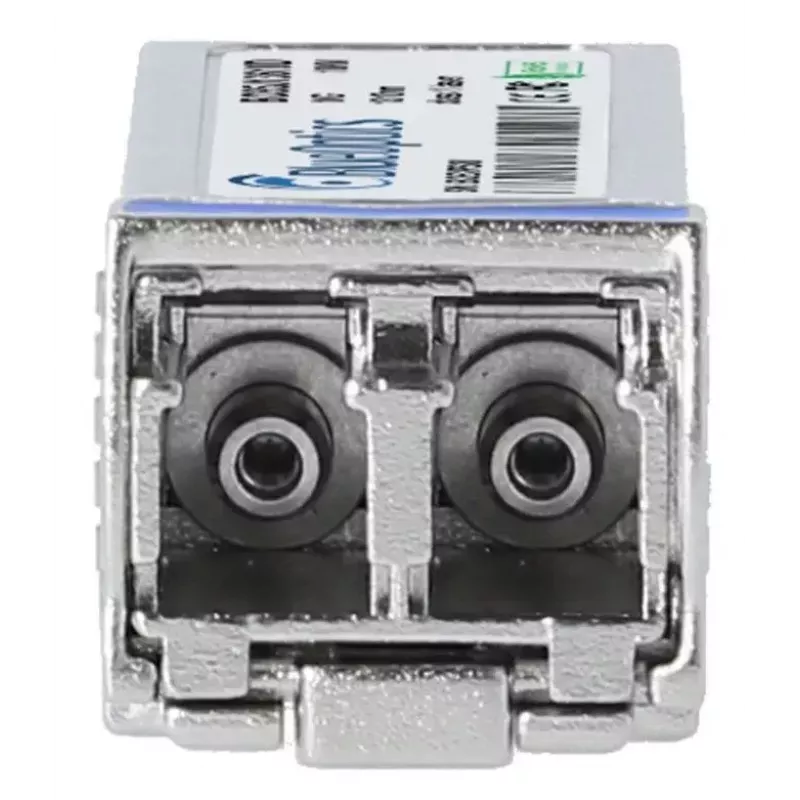

BlueOptics 930-9O000-0000-343 SFP+ transiivermoodul on kompaktne, MSA-standarditele vastav optiline liides, mis on mõeldud kiirete ühemoodiliste fiiberoptiliste ühenduste jaoks. See toetab maksimaalset andmeedastuskiirust 10000 Mbit/s ja optilist ulatust kuni 10000 m, kasutab LC (UPC) duplekspistikuid ja töötab 3,3 V toitepingel. Transiiver rakendab 10GBASE-LR optikat 1310 nm saatja ja vastuvõtjaga, võimaldades samaaegset saatmist ja vastuvõttu eraldi kiududel. Selle hõbedane korpus ja kerge disain muudavad selle sobivaks paigaldamiseks lülititesse, ruuteritesse, salvestussüsteemidesse ja muudesse võrguseadmetesse, mis toetavad SFP+ mooduleid.

Eelised

Moodul on ehitatud MSA standardite järgi, et tagada elektriline, mehaaniline ja funktsionaalne koostalitlusvõime paljude riistvaraplatvormidega. See toetab levinud protokolle nagu Ethernet ja Fibre Channel over Ethernet kiirusel kuni 10 Gbit/s ning pakub pikamaa ühemoodilist toimimist magistraal- või ülikoolilinnakulinkidele. Komponendid on valitud stabiilse optilise jõudluse ja pika tööea tagamiseks ning moodul toetab digitaalset diagnostikaseiret (DDM/DOM) toitepinge, laservoolu, saatja võimsuse, vastuvõtja võimsuse ja temperatuuri kaugseireks, kui seda kasutatakse ühilduvates hostseadmetes.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage BlueOptics SFP+ moodul hostseadme ühilduvasse SFP+ porti, järgides tootja kuumvahetuse protseduure. Veenduge, et hosti püsivara või draiver toetab kolmanda osapoole SFP+ mooduleid ja et vastuvõttev seade toetab DDM/DOM-i, kui diagnostika on vajalik. Ühendage LC dupleks ühemoodilised fiiberoptilised patch-kaablid Tx ja Rx portidesse, jälgides õiget polaarsust. Pärast sisestamist ja lingi läbirääkimist kontrollige hosti haldusliideses lingi olekut ja jälgige optilisi parameetreid DDM-i kaudu, kui see on saadaval.

Soovitused

Optimaalse jõudluse tagamiseks kasutage ühemoodilisi LC (UPC) patch-kaableid ja järgige hostitootja soovitusi kolmanda osapoole optika ühilduvuse kohta. Hoidke kiudpistikud puhtad ja kindlalt ühendatud, vältige järske painutusi kiudude paigalduses ja kontrollige lingi varusid DDM-i näitude abil. Tootmisvõrkudesse juurutamisel kontrollige koostalitlusvõimet prooviseadmega enne suuremahulist kasutuselevõttu.
