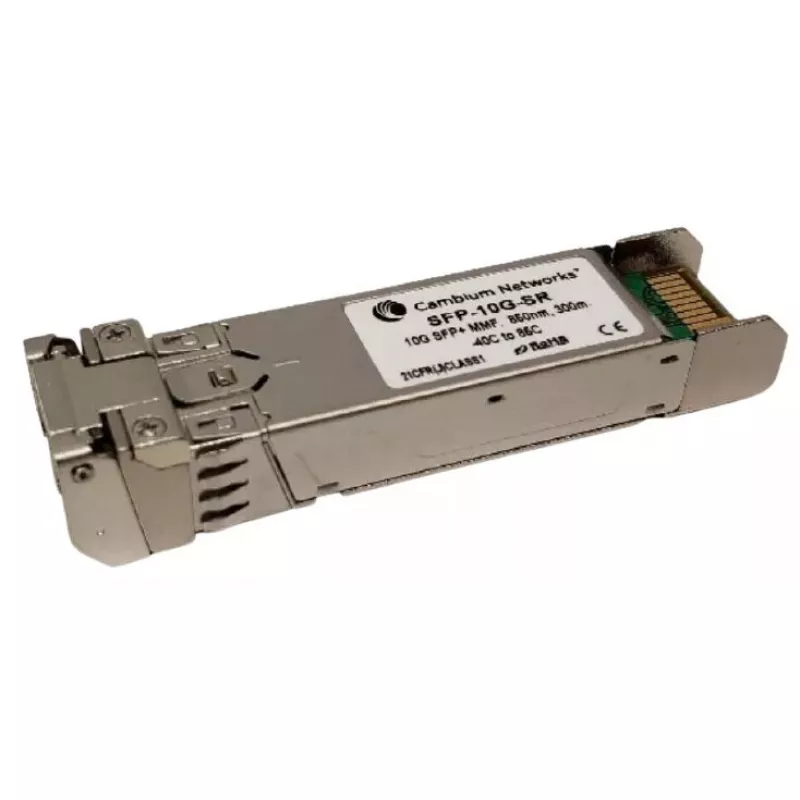

SFP transiiverimoodul Cambium Networks SFP-10G-SR

Cambium Networks SFP-10G-SR on SFP+ fiiberoptiline transiiverimoodul, mis on mõeldud lühimaa 10 Gigabit Etherneti ühenduste jaoks. See muundab 10Gbit/s jadaliidese PECL/CML elektrilised andmed 850 nm jadaoptilisteks andmeteks, mis vastavad 10GBASE-SR standardile saatmisel, ja teisendab vastuvõetud 10Gbit/s jadaoptilised andmed tagasi jadaliidese PECL/CML elektrilisteks andmeteks vastuvõtul. Moodul järgib SFI elektrilisi spetsifikatsioone 100 Ω diferentsiaalse saatja sisendi ja vastuvõtja väljundi impedantsiga, sisemise vahelduvvoolu sidestusega andmeliinidel ning sisseehitatud diferentsiaalse lõpetamisega, et vähendada ühismuundust ja EMI-d. See on ette nähtud kasutamiseks täiustatud FR4 üle kuni umbes 200 mm või standardse FR4 üle kuni umbes 150 mm ühe pistikuga.

Eelised

Moodul pakub automaatset võimsuse reguleerimist (APC), et stabiliseerida optilist väljundit pinge ja temperatuuri kõikumiste korral, ning sisaldab standardseid juhtimis- ja häirenõelu, nagu saatja keelamine (TX_Dis), saatja rike (TX_Fault) ja signaali kadu (Rx_LOS). Avatud kollektori-/avatud äravooluga kontaktid võimaldavad hõlpsat integreerimist hosti tõmbetakistite ja tavaliste hostiliidestega. Soovitatav on toiteallika filtreerimine nii saatja kui ka vastuvõtja jaoks, et tagada signaali terviklikkus ja usaldusväärne töö.

Sobib

• Lühimaa 10 Gigabit Etherneti ühendused (10GBASE-SR)
• Andmekeskuse ja ettevõtte kiudühendused kuni määratud FR4 kaugusteni
• Integreerimine Cambium Networksi SFP+ ühilduvatesse seadmetesse

Peamised spetsifikatsioonid

• Bränd: Cambium Networks
• Mudel / MPN: SFP-10G-SR
• Vormitegur: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Lainepikkus: 850 nm
• Ühilduvus: 10GBASE-SR ühilduv
• Elektriliides: SFI-ühilduv, 100 Ω diferentsiaalne impedants
• Tüüpiline FR4 ulatus: kuni ~200 mm (täiustatud FR4) või ~150 mm (standardne FR4) ühe pistikuga

Kuidas kasutada

Sisestage SFP+ transiiver ühilduvasse SFP+ porti hostseadmes, järgides hosti tootja sisestamise/eemaldamise protseduuri. Veenduge, et TX_Disable, TX_Fault ja Rx_LOS nõelad on ühendatud vastavalt hosti disainile: TX_Fault ja Rx_LOS on avatud äravoolu/avatud kollektori väljundid ja need tuleb tõmmata Vcc_Host poole 4,7–10 kΩ takistitega (või aktiivselt lõpetada), samas kui TX_Disable on sisend, mis tuleks VccT poole tõmmata 4,7–10 kΩ takistiga; TX_Disable kõrgele viimine või avatuks jätmine keelab saatja, madalaks viimine võimaldab normaalset tööd. Pakkuge soovitatud toiteallika filtreerimist nii saatja kui ka vastuvõtja ahelate jaoks.

Soovitused

Kasutage moodulit määratud FR4 jäljepikkuste piires ja tagage korralikud hostipoolsed tõmbetakistid või lõpetused TX_Fault ja Rx_LOS jaoks. Järgige TX_Disable loogikat laseri lubamisel või keelamisel. Rakendage piisavat toiteallika filtreerimist, et minimeerida müra ja tagada vastavus signaali terviklikkuse ja EMC nõuetele.
