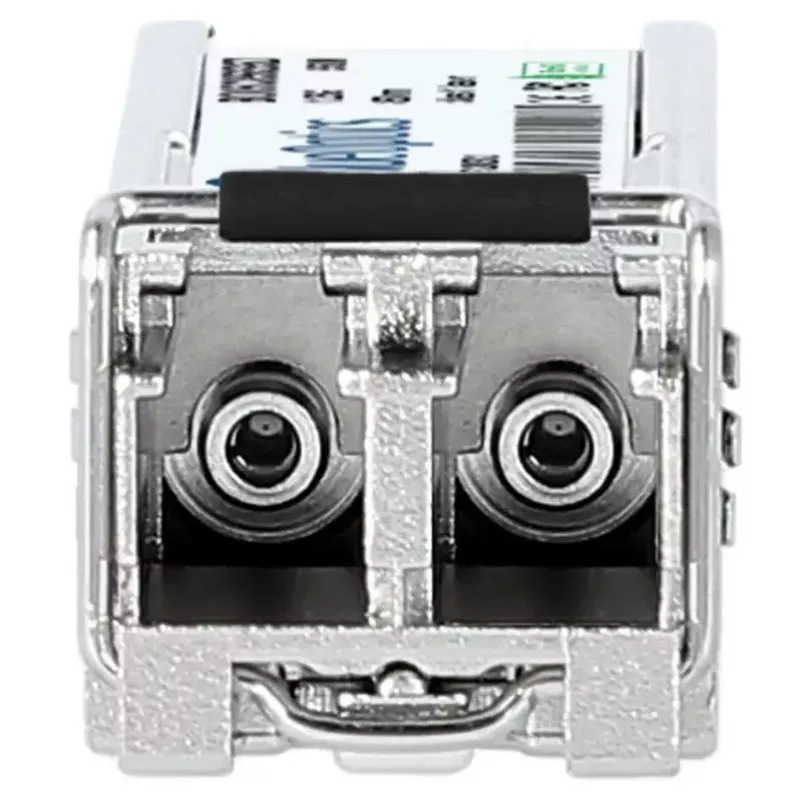

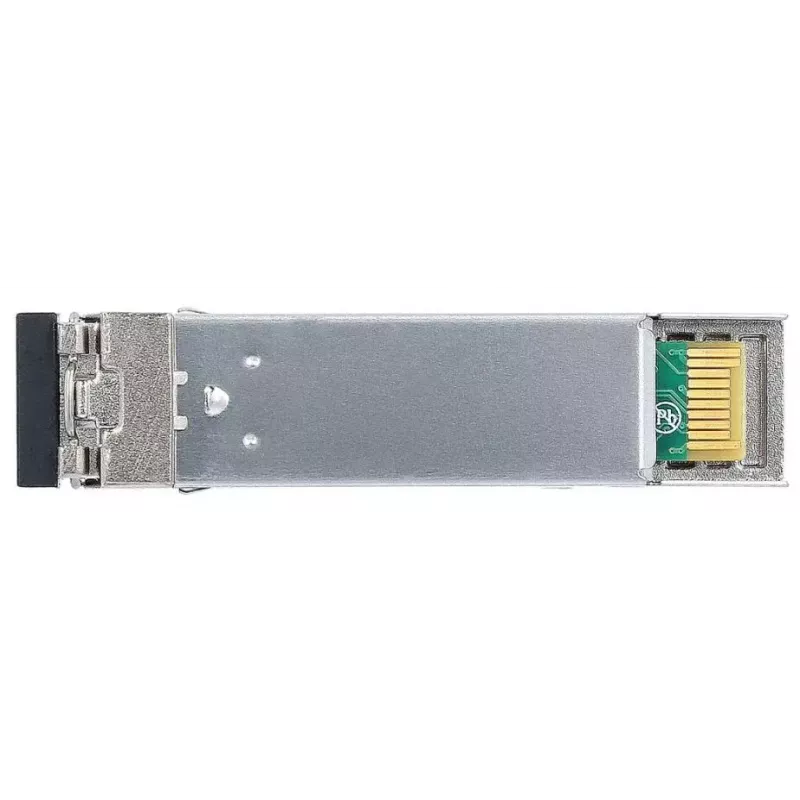

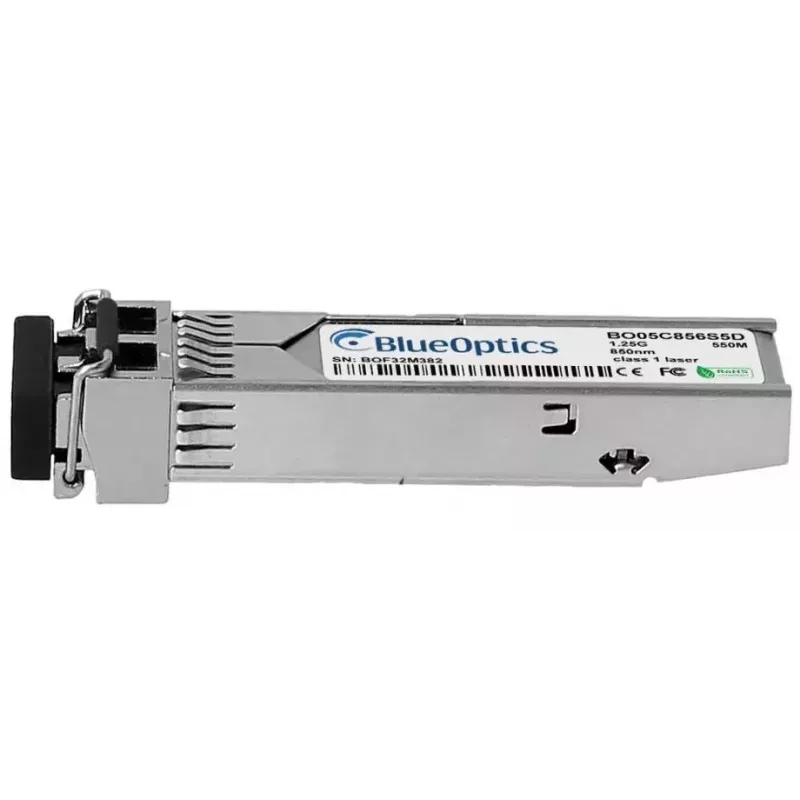

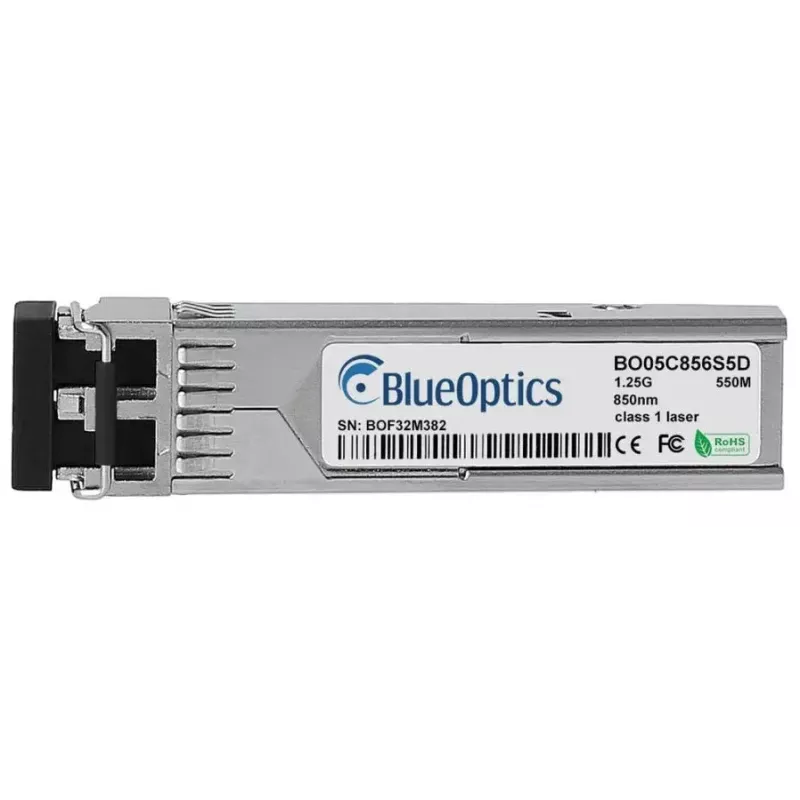

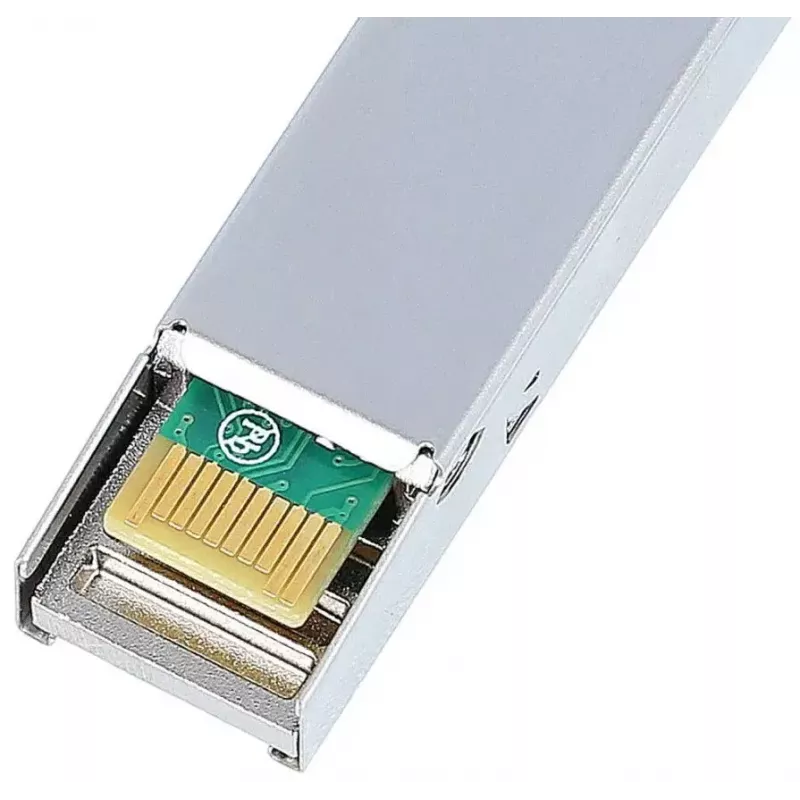

SFP transiiveri moodul BlueOptics SFP-16-BO 1250 Mbit/s 850 nm

BlueOptics SFP-16-BO on kompaktne SFP transiiveri moodul, mis on mõeldud fiiberoptiliseks võrgunduseks. See toetab maksimaalset andmeedastuskiirust 1250 Mbit/s üle mitmemoodilise fiibri lainepikkusel 850 nm. Metallkorpuses ja 3,3 V sisendpingega toidetav moodul on kerge (umbes 3 g) ning ühildub standardsete SFP portidega, kasutades LC duplex optilist pistikut. Moodul rakendab 1000Base-SX edastusomadusi ja sobib lühimaa optilistele linkidele kuni mitmesaja meetrini sõltuvalt fiibri tüübist ja tingimustest.

Eelised

Moodul pakub usaldusväärset gigabitiklassi andmeedastust madala energiatarbimise ja standardse SFP vormiteguriga laiaulatuslikuks ühilduvuseks. Selle metallkorpus toetab soojuse hajumist ja mehaanilist vastupidavust, samas kui vastavus MSA SFP spetsifikatsioonidele tagab koostalitlusvõime võrgukommutaktorite, ruuterite ja salvestusliidestega, mis aktsepteerivad 1000Base-SX SFP transiivereid. Digitaalne diagnostiline monitooring (DDM/DOM) on saadaval ühilduval hostriistvaral, võimaldades tööparameetrite reaalajas jälgimist.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage BlueOptics SFP-16-BO, sisestades mooduli tühja SFP porti ühilduvas võrguseadmes, kuni see klõpsuga kinnitub. Ühendage LC duplex mitmemoodiline fiiberpatchkaabel saatja ja vastuvõtja portidesse, veendudes, et saatja (Tx) ja vastuvõtja (Rx) otsad on õigesti sobitatud kaugotsa transiiveriga. Kontrollige, et hostseade tuvastab transiiveri, ja kui toetatud, lubage või lugege DDM/DOM diagnostikat haldusliidese kaudu. Järgige ESD ettevaatusabinõusid mooduli käsitsemisel ja vältige fiibri otspindade puudutamist; hoidke kaitsemuhvid kasutamata pistikutel.

Soovitused

Optimaalse lingi jõudluse saavutamiseks kasutage kvaliteetset mitmemoodilist fiibrit (OM3/OM4, kui on vaja suuremat ulatust või marginaali), korralikke LC duplex patchkaableid ja veenduge, et pistikud on puhtad. Kontrollige hostseadme ühilduvust 1000Base-SX SFP moodulitega ja lubage DDM/DOM monitooring pinge, laseri voolu, optilise võimsuse ja temperatuuri jälgimiseks, kui toetatud. Hoidke kasutamata mooduleid antistaatilises pakendis ja asendage tolmukorgid pärast paigaldamist.
