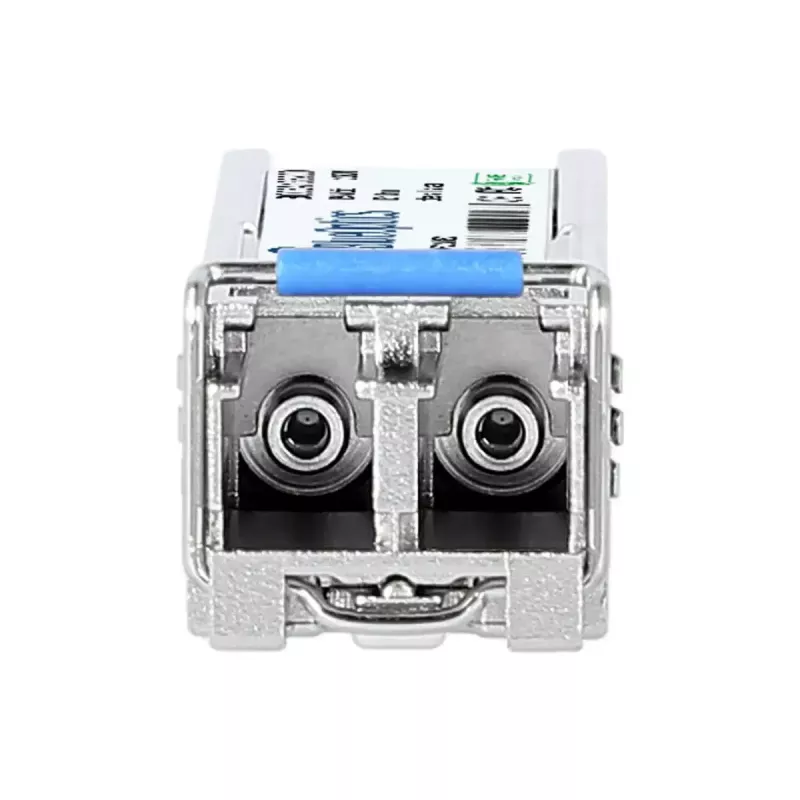

SFP transiiveri moodul BlueOptics SFP-100LX-20-BO kiudoptiline 20 000 m

BlueOptics SFP-100LX-20-BO on ühemoodiline kiudoptiline SFP transiiveri moodul, mis on mõeldud 100BASE‑LX rakendustele kuni 20 000 m ulatuses. Alumiiniumkorpuses ja umbes 20 g kaaluv moodul järgib MSA‑ga ühilduvat SFP vormitegurit ja pakub LC dupleksühendust samaaegseks saatmiseks ja vastuvõtuks, kasutades 1310 nm optilist lainepikkust. Moodul toetab standardset Ethernetit ja sarnaseid optilisi protokolle ning on mõeldud paigaldamiseks võrgukommutatoritesse, ruuteritesse ja muudesse ühilduvatesse seadmetesse, mis aktsepteerivad SFP transiiveri mooduleid.

Eelised

Moodul ühendab kompaktse, kerge alumiiniumist korpuse tööstusstandardi SFP ühilduvusega, võimaldades lihtsat tulivahetusega paigaldamist ja vastupidavat tööd. See kasutab ühemoodilist optikat LC duplekspistikuga, et võimaldada kauglinke kuni 20 km, olles samal ajal vastupidav vasekaablitele omastele elektromagnetilistele häiretele. Disain on keskendunud koostalitlusvõimele ja pikale kasutuseale, järgides MSA spetsifikatsioone.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage BlueOptics SFP-100LX-20-BO ühilduva kommutaatori, ruuteri või muu võrguseadme SFP pessa, kui hostseade on sisse või välja lülitatud, järgides seadme tootja tulivahetusjuhiseid. Ühendage sobiv ühemoodiline LC dupleks kiudoptiline patch-kaabel mõlema lingi otsa transiiverite vahele, tagades õige Tx/Rx ühenduse. Seadistage hostliides vastavalt oma seadme võrgusätetele ja kontrollige lingi olekut ja kiirust. Kui teie riistvara toetab digitaalset diagnostikat (DDM/DOM), lubage või pärige seireliidest, et vaadata reaalajas parameetreid, nagu optiline võimsus ja temperatuur.

Soovitused

Kasutage ühemoodilisi kiudoptilisi kaableid madalate kadudega pistikutega ja hoidke kiudpistikud puhtad, et saavutada reklaamitud 20 km ulatus ja ühtlane signaalikvaliteet. Veenduge, et sihtriistvara toetab ametlikult kolmanda osapoole SFP mooduleid, ja kui võimalik, kasutage DDM/DOM seiret ennetavaks hoolduseks. Vältige mehaanilist pinget moodulile ja kiudkoostudele ning järgige ESD ettevaatusabinõusid käsitsemisel ja paigaldamisel.
