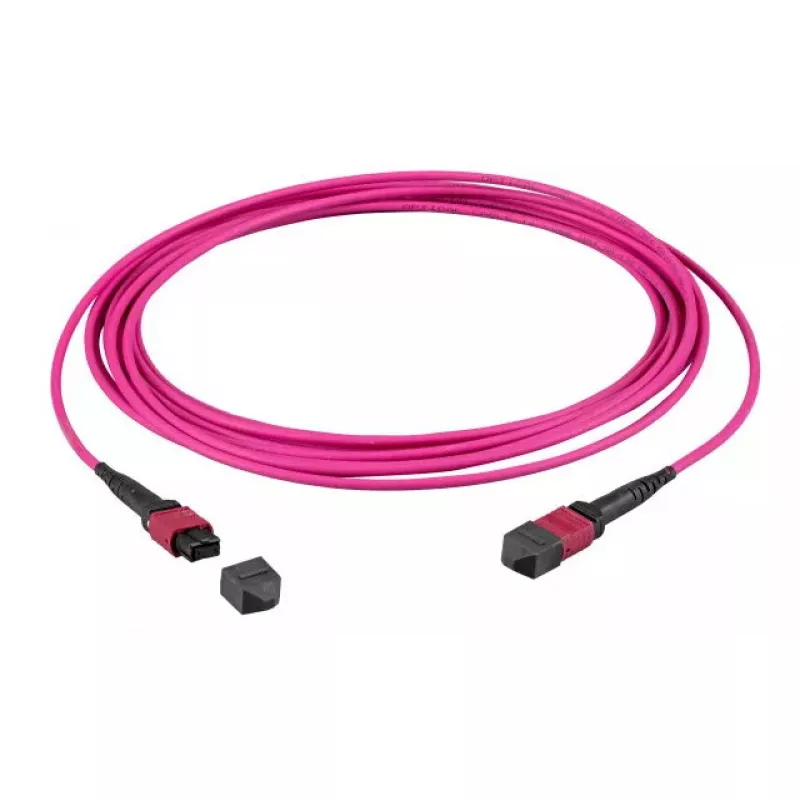

Fiiberoptiline kaabel EFB Elektronik MTPF12MTPFOM4-15-A — OM4 multimoodne, MTP–MTP, 15 m, 50 µm

EFB Elektronik MTPF12MTPFOM4-15-A on 15 m pikkune fiiberoptiline kaabel, mis on loodud kiirete multimoodsete ühenduste jaoks. Sellel on OM4 multimoodne fiiber 50 µm südamikuga ja MTP-pistikud mõlemas otsas, pakkudes kompaktset ja suure tihedusega paralleelühendust andmekeskuste ja ettevõtte võrgukeskkondade jaoks. Kaabel on mõeldud lühimaa, suure ribalaiusega rakendusteks, kus on vaja madalat sisestuskadu ja ühtlast multimoodset jõudlust.

Eelised

OM4 multimoodne südamik toetab suuremat modaalribalaiust ja pikemat ulatust võrreldes madalama klassi multimoodsete fiibritega, võimaldades paremat jõudlust 10G/40G/100G ühenduste jaoks lühikestel vahemaadel. MTP–MTP ühendamine võimaldab samaaegset edastust mitme paralleelse fiibri kaudu, lihtsustades paigaldamist püsi- ja paralleeloptikasüsteemides. 15 m pikkus tasakaalustab paindlikkust ja signaali terviklikkust seadmeriiulitevaheliste või riiulisiseste ühenduste jaoks, samas kui standardiseeritud 50 µm südamiku läbimõõt tagab ühilduvuse tavaliste multimoodsete transiiveritega.

Sobib

• Andmekeskuste püsi- ja suure tihedusega ühendused
• Paralleeloptika juurutamine (nt 40G/100G MPO/MTP abil)
• Lühimaa LAN- ja ülikoolilinnaku magistraalühendused
• InfiniBand ja muud suure ribalaiusega multimoodsed rakendused

Peamised tehnilised andmed

• Fiibri tüüp: OM4 multimoodne
• Südamiku läbimõõt: 50 µm
• Pistiku tüüp: MTP mõlemas otsas
• Kaabli pikkus: 15 m
• Kasutus: lühimaa, suure ribalaiusega multimoodsed ühendused
• Polaarsus: ühildub standardsete MTP polaarsusskeemidega

Kasutamine

Suunake kaabel sobivaid kaablihaldusteid mööda, vältides järske painutusi ja liigset pinget. Joondage MTP-pistikud seadme adapteri või patch-paneeli pordiga ja sisestage, kuni riiv haakub; veenduge, et pistiku kodeering vastab soovitud polaarsusele. Testige kokkupandud ühendust sobiva fiibritestri seadmega (nt sisestuskao mõõtur või OTDR, kui see on asjakohane), et kontrollida jõudlust ja kinnitada ühenduvus enne tootmiskasutusse andmist.

Soovitused

Hoidke ja käsitsege OM4 multimoodset kaablit puhtas keskkonnas, et vältida pistiku otspindade saastumist. Kasutage tolmukorke, kui pistikud ei ole ühendatud, kontrollige ja vajadusel puhastage otspindu heakskiidetud fiibripuhastusvahenditega enne ühendamist. Suure tihedusega paigaldiste puhul parimate tulemuste saavutamiseks planeerige marsruutimine nii, et minimeerida painderaadiuse rikkumisi ja säilitada ettenähtud ühenduseelarved transiivermoodulite jaoks.
