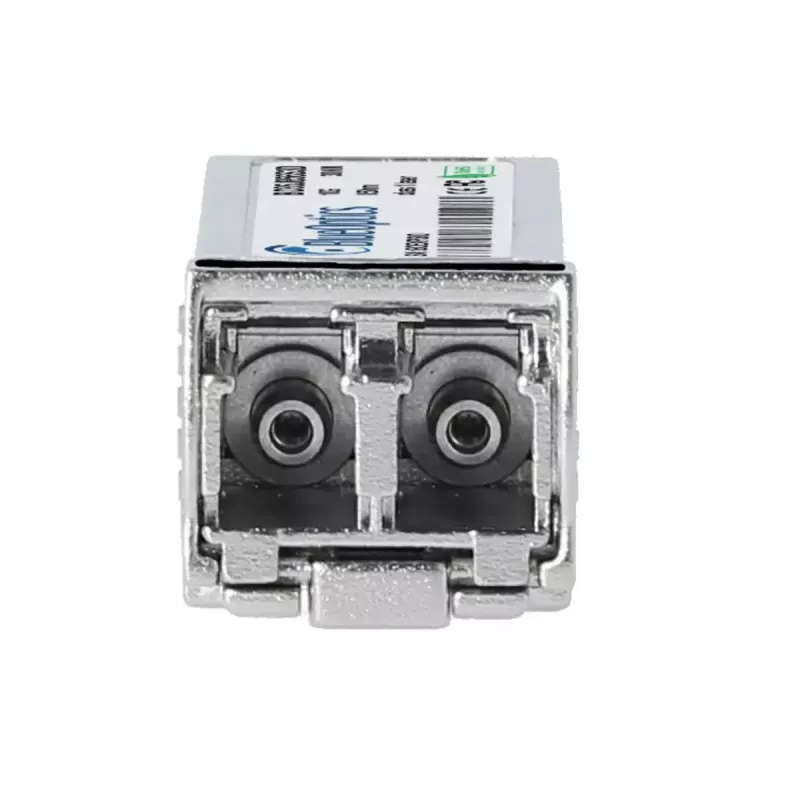

SFP+ transiiveri moodul BlueOptics 7SM-500-BO Fiiberoptiline LC Alumiinium

BlueOptics 7SM-500-BO on kerge SFP+ transiiveri moodul fiiberoptiliste ühenduste jaoks. Alumiiniumist korpusega ja LC dupleksliidesega varustatud moodul toetab 10G optilisi linke üle mitmemoodi kiu, saatja ja vastuvõtja töötavad 850 nm juures. Kaaludes umbes 20 g, järgib see MSA mehaanilisi ja elektrilisi vormiteguri standardeid ning on mõeldud kasutamiseks ühilduvates võrguseadmetes, mis toetavad 10GBASE-SR SFP+ mooduleid.

Eelised

Alumiiniumkest pakub mehaanilist kaitset, hoides mooduli kerge. Ühilduvus SFP+ portidega ja MSA liidese spetsifikatsioonide järgimine võimaldavad ühenda-ja-kasuta (plug-and-play) asendamist süsteemides, mis aktsepteerivad 10GBASE-SR transiivereid. 850 nm mitmemoodi laserpaar toetab lühimaa 10 Gbit/s optilisi linke ning LC duplekspistik võimaldab samaaegseid saatmis- ja vastuvõtukanaleid kahel kiul. Digitaalne diagnostika (DDM/DOM) on saadaval, kui hostseade seda toetab, võimaldades kaugseiret toitepinge, temperatuuri, saatevõimsuse ja vastuvõtuvõimsuse üle.

Sobib

• 10G lühimaa Etherneti linkidele üle mitmemoodi kiu (kuni tüüpiliste mitmemoodi vahemaadeni)
• Integreerimiseks kommutaatoritesse, ruuteritesse, salvestussüsteemidesse ja muudesse SFP+-ühilduvatesse võrguseadmetesse
• 10GBASE-SR SFP+ moodulite asendamiseks süsteemides, mis nõuavad LC duplekspistikuid

Peamised spetsifikatsioonid

• Vormitegur: SFP+
• Lainepikkus: 850 nm (TX ja RX)
• Pistik: LC dupleks
• Toetatud protokoll: 10GBASE-SR (10 Gbit/s)
• Kiutüüp: Mitmemoodi kiud
• Korpuse materjal: Alumiinium
• Kaal: umbes 0,02 kg
• Digitaalse diagnostika tugi: DDM/DOM (kui host toetab)

Kasutamine

Paigaldage BlueOptics 7SM-500-BO ühilduva võrguseadme SFP+ pessa, kui seade on välja lülitatud, kui tootja seda protseduuri soovitab, või järgige kuumvahetuse juhiseid, kui see on toetatud. Ühendage LC dupleks mitmemoodi patch-kaabel mõlema otsa transiiverite vahel, tagades õige TX/RX joonduse. Kontrollige lingi olekut ja andmeedastuskiirust hostseadme haldusliideses. Kui DDM/DOM on saadaval ja seadme poolt toetatud, jälgige toitepinget, temperatuuri ja optilise võimsuse väärtusi tõrkeotsinguks ja ennetavaks hoolduseks.

Soovitused

Kasutage kvaliteetseid mitmemoodi LC patch-juhtmeid ja vajadusel puhastage kiudpistikud enne ühendamist, et saavutada optimaalne optiline jõudlus. Kontrollige hostseadme ühilduvust kolmanda osapoole SFP+ moodulitega ja lubage seadme püsivaras DDM/DOM tugi, et pääseda ligi diagnostikaandmetele.
