SFP transiiver module BlueOptics SFP-1G10BLC-T-BO 1250 Mbit/s

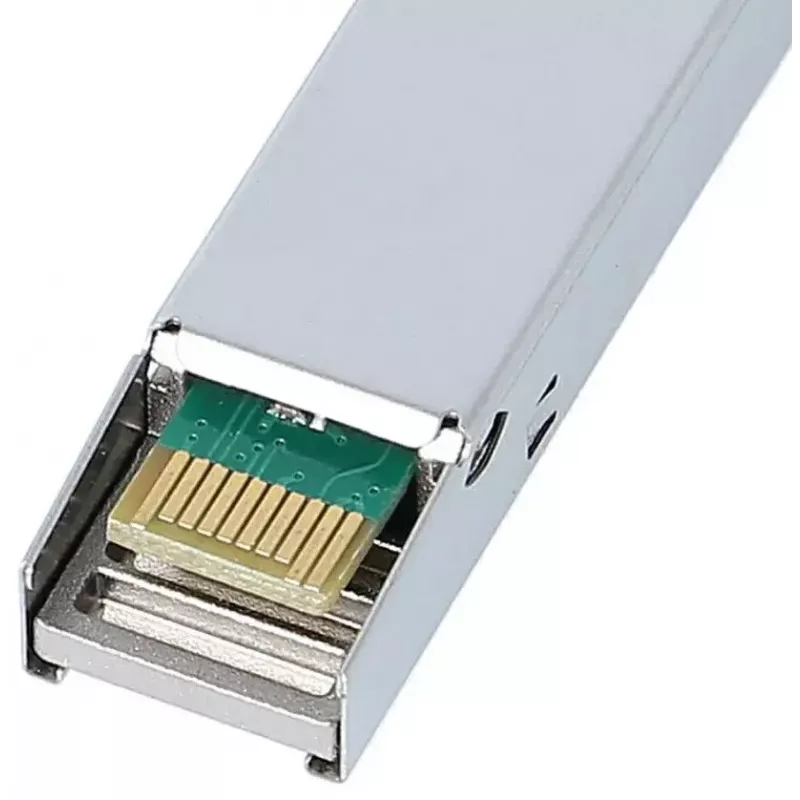

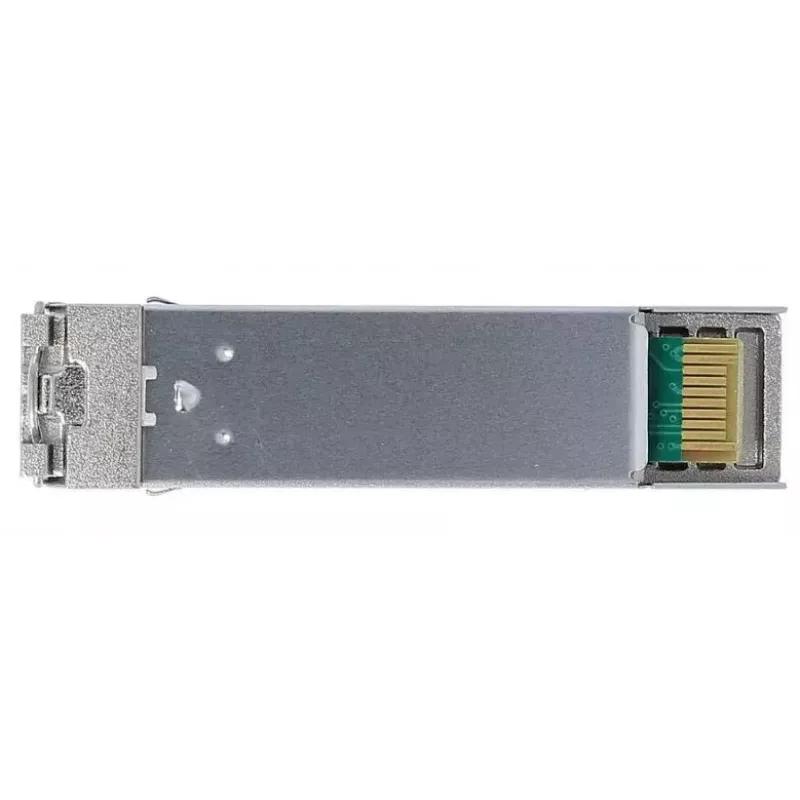

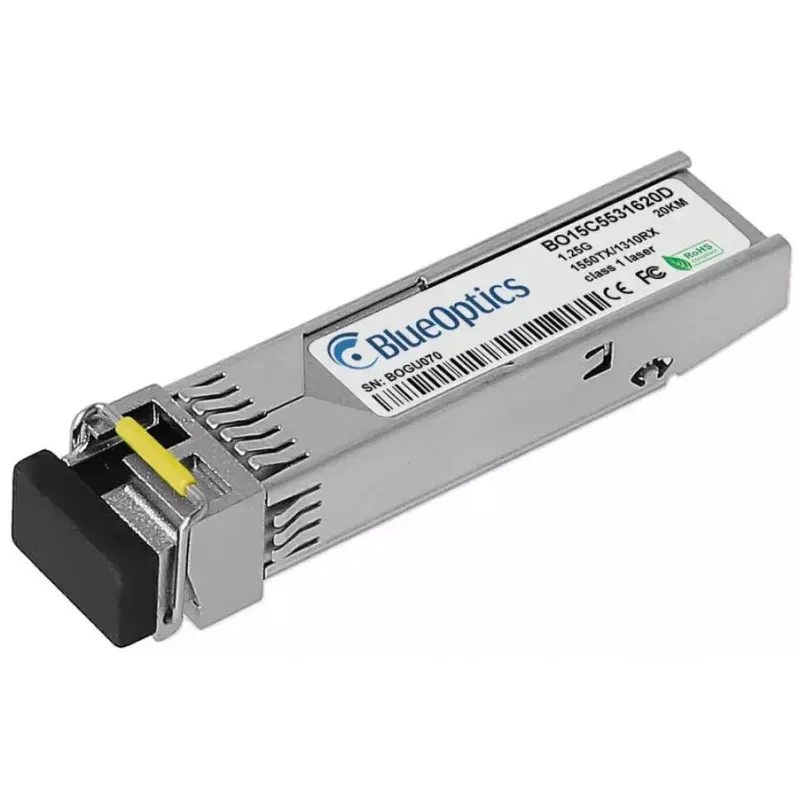

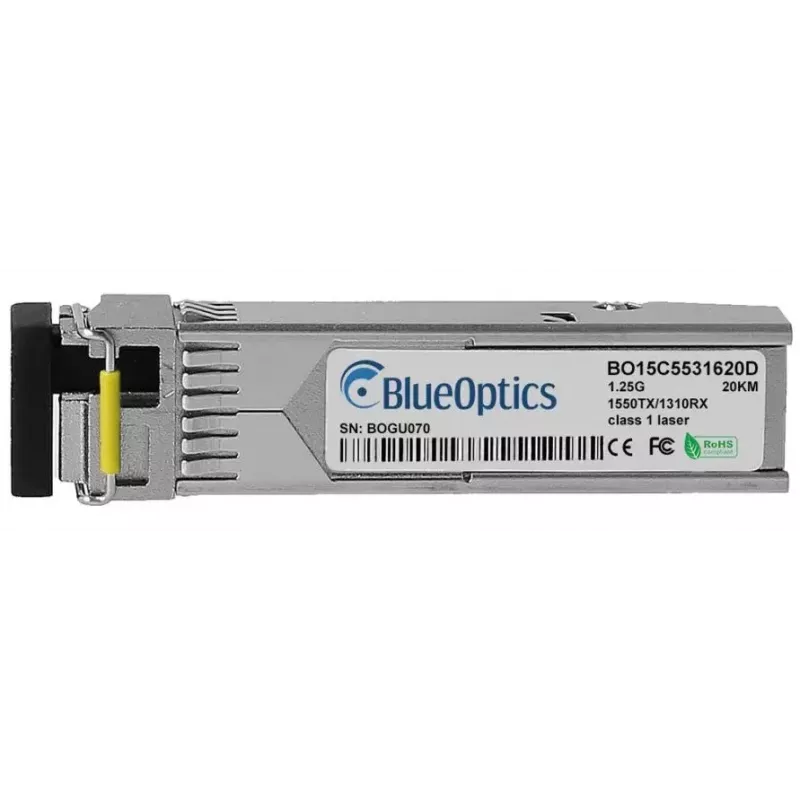

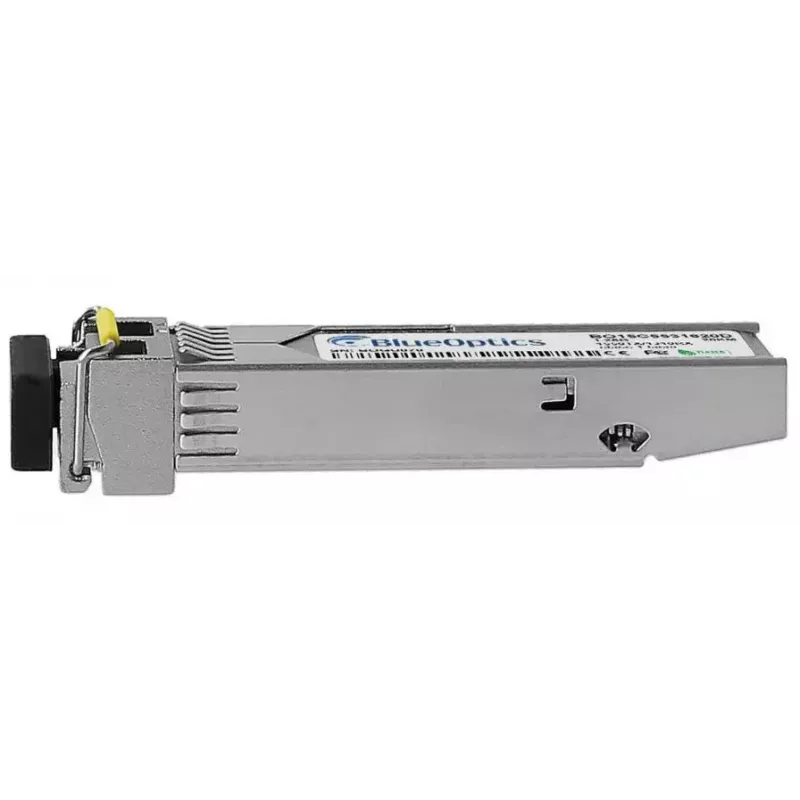

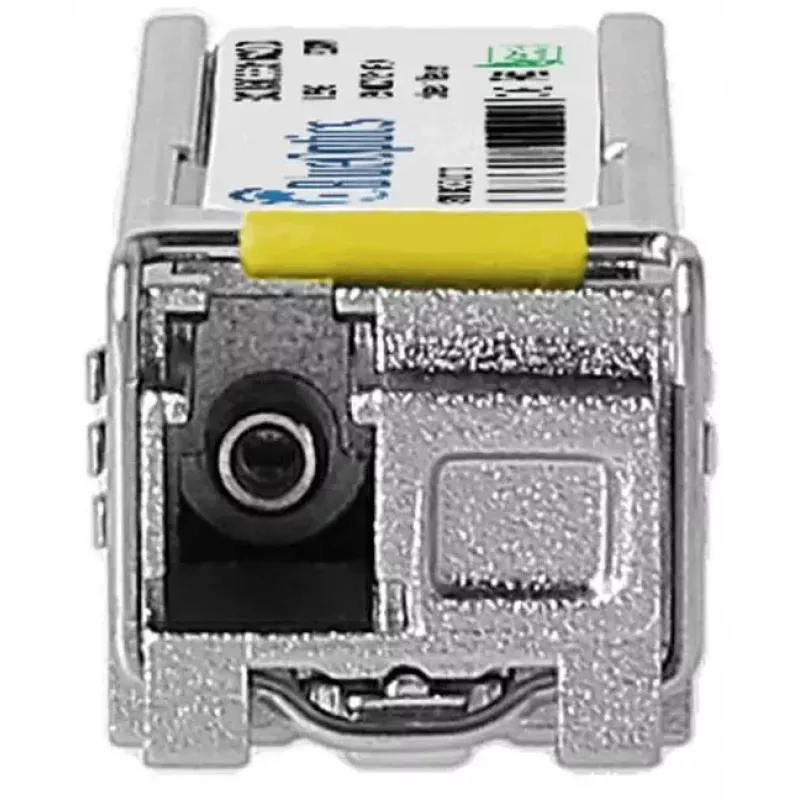

BlueOptics SFP-1G10BLC-T-BO on ühemoodiline fiiberoptiline SFP transiiveri moodul, mis on loodud 1000BASE-BX-D rakenduste jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s. Moodul on kompaktses metallkorpuses, töötab 3,3 V toitepingega ja kaalub umbes 3 g. See kasutab LC simplex pistikut ja rakendab eraldi saatja- ja vastuvõtjalainepikkusi, mis sobivad pikamaa-ühefiibrilistele linkidele tüüpiliselt kuni 20 km ulatuses, kui neid kasutatakse vastava edastusprotokolli ja fiibritüübiga.

Eelised

See transiiver järgib MSA standardeid ja on ehitatud nii, et see ühildub seadmetega, mis toetavad vastavat 1000BASE-BX-D SFP vormitegurit. Metallkorpus tagab mehaanilise töökindluse ja EMI-varjestuse, samas kui kompaktne SFP-formaat võimaldab paindlikku paigaldust lülititesse, marsruuteritesse ja muudesse võrguseadmetesse. Moodul toetab optilist edastust ja vastuvõttu ühel fiibril, kasutades eristatavaid TX- ja RX-lainepikkusi, ning pakub digidiagnostika (DDM/DOM) tuge, kui host-riistvara seda liidest avaldab.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Sisestage SFP transiiver mis tahes ühilduvasse SFP-pessa võrguseadmel, kui seade on välja lülitatud või järgides tootja kuumvahetusjuhiseid. Ühendage sobiv ühemoodiline LC simplex fiibri-patch-kaabel, järgides TX- ja RX-kanalite õiget orientatsiooni. Häälestage host-seade, et lubada vastav 1000BASE-BX-D liides ja kontrollige lingi olekut. Kui host toetab DDM/DOM-i, jälgige toitepinget, laseri voolu, väljundvõimsust, vastuvõetud võimsust ja temperatuuri seadmehaldusliidese kaudu pidevaks diagnostikaks.

Soovitused

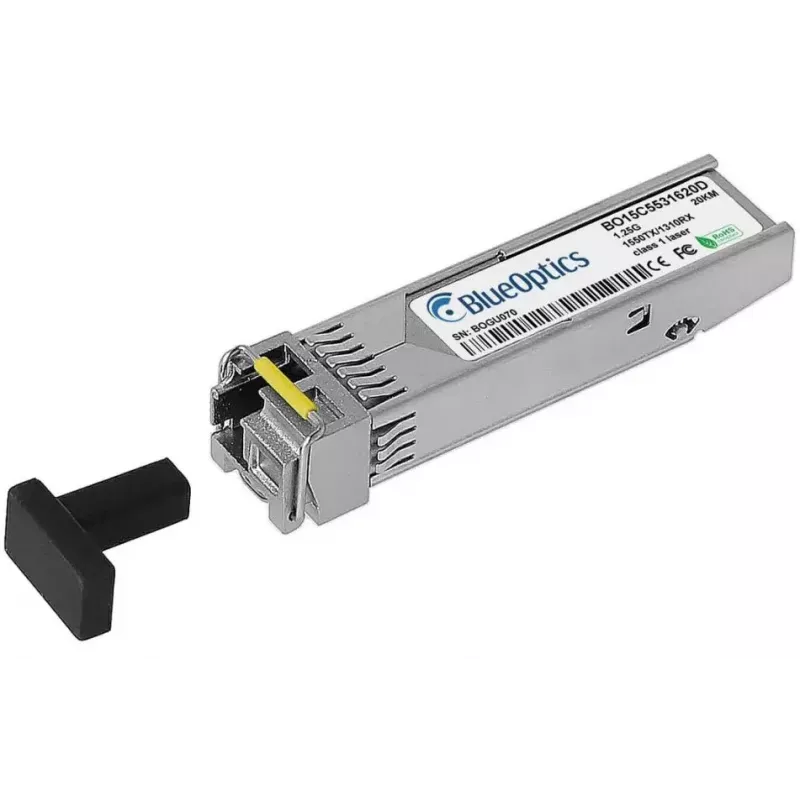

Kasutage ühemoodilist fiibrit ja sobivaid LC simplex patch-kaableid, mis on hinnatud eeldatava vahemaa jaoks. Veenduge host-seadme ühilduvuses 1000BASE-BX-D SFP moodulitega ja kontrollige, et DDM/DOM funktsioon on riistvara poolt toetatud, kui reaalajas diagnostika on vajalik. Käsitlege optilist pistikut tolmukorkidega kuni paigalduseni ja järgige standardseid ESD ettevaatusabinõusid transiiveri käsitsemisel.
