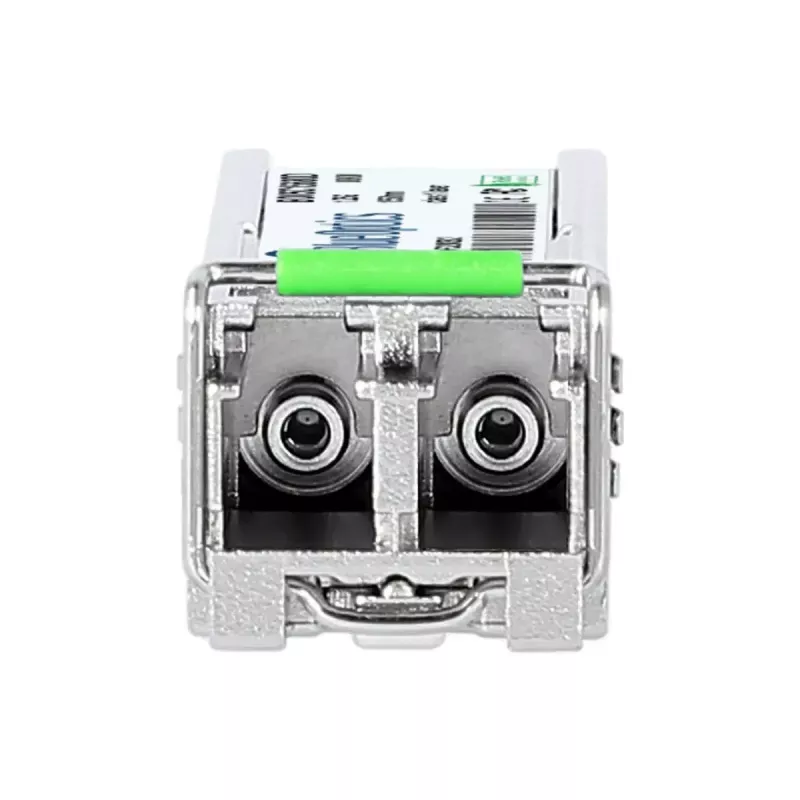

SFP transiiver moodul BlueOptics SFP-GE-LH70-SM1550-D-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-GE-LH70-SM1550-D-BO on ühemoodiline SFP transiiver moodul, mis on mõeldud pikkade vahemaade fiiberoptilistele ühendustele. See toetab andmeedastuskiirust kuni 1250 Mbit/s ja töötab lainepikkusel 1550 nm. Moodul asub metallkorpuses, töötab 3,3 V pingel ja kaalub ligikaudu 3 g, pakkudes kompaktset ja kerget lahendust SFP vormitegurit aktsepteerivatele võrguseadmetele.

Eelised

See SFP transiiver pakub töökindlat ühemoodilist optilist edastust kuni 80 km pikkustel vahemaadel ning kasutab saatmis- ja vastuvõtukanali jaoks standardset LC Duplex liidest. Selle metallkorpus tagab mehaanilise vastupidavuse ja EMI varjestuse, samas kui väike suurus ja 3,3 V tööpinge muudavad selle ühilduvaks paljude kommutaatorite, ruuterite ja meediumimuunduritega, mis toetavad SFP mooduleid. Mooduli disain järgib levinud MSA vormiteguri tavasid, et lihtsustada integreerimist olemasolevasse optilise võrgu riistvarasse.

Sobib

• Pikamaa Ethernet ühendused kuni 80 km üle ühemoodilise fiibri
• Ühendused SFP-d toetavate kommutaatorite, ruuterite ja meediumimuundurite vahel
• Fiiberüleslingid ülikoolilinnaku, metroo- või harukontorivõrkudes
• Rakendused, mis nõuavad 1550 nm lainepikkust ja 1,25 Gbit/s klassi läbilaskevõimet

Peamised spetsifikatsioonid

• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Töölainepikkus: 1550 nm
• Maksimaalne edastuskaugus: 80 000 m (80 km) üle ühemoodilise fiibri
• Pistiku tüüp: LC Duplex (SFP vormitegur)
• Tööpinge: 3,3 V
• Kaal: u 0,003 kg
• Korpus: metall, hõbedast värvi

Kasutamine

Paigaldage BlueOptics SFP moodul ühilduva kommutaatori, ruuteri või meediumimuunduri SFP pesasse, kui hostseade on välja lülitatud või järgides tootja kuumvahetuse juhiseid. Ühendage LC Duplex ühemoodilised fiiberkaablid õige polaarsusega saate- ja vastuvõtuportidesse. Seadistage hostliides vastavalt võrguseadme dokumentatsioonile, et link töötaks nõutud protokolli ja kiirusega. Kui moodul on paigas ja fiibrid ühendatud, kontrollige hostisüsteemi kaudu lingi olekut ja diagnostikat.

Soovitused

Kasutage kvaliteetseid ühemoodilisi fiiberkaableid ja puhastage pistikud, et saavutada määratud 80 km ulatus. Veenduge, et sihtriistvara toetab kolmandate osapoolte SFP mooduleid, ja kui saadaval, lubage hostseadmes digitaalne diagnostika (DDM/DOM), et jälgida reaalajas parameetreid nagu toitepinge, laseri eelpingevool, optiline väljund-/sisendvõimsus ja mooduli temperatuur.
