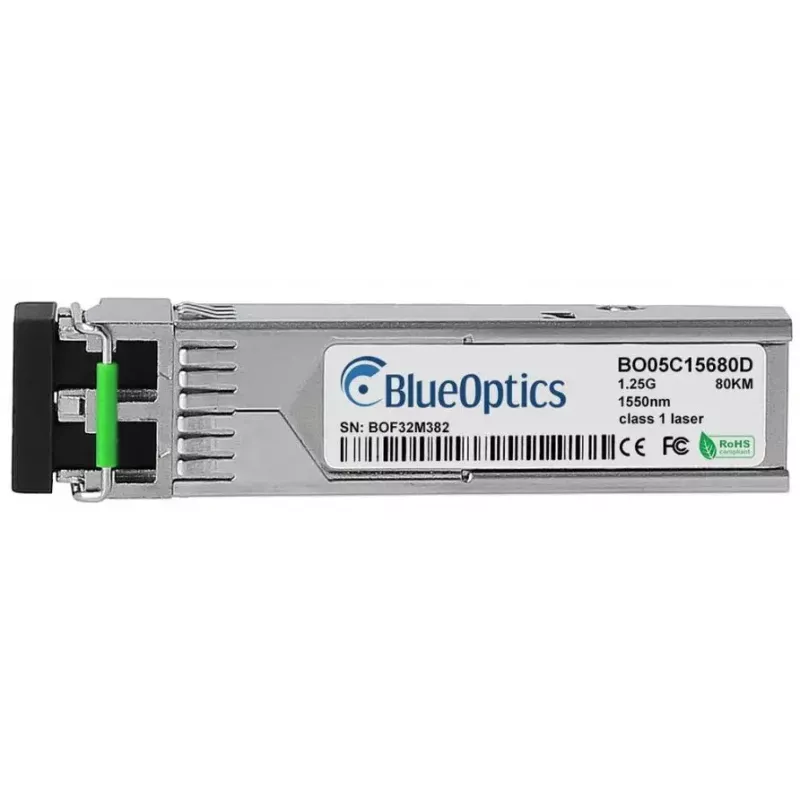

SFP transiiver module BlueOptics SFP-ZX-CM-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-ZX-CM-BO on SFP fiiberoptiline transiivermoodul, mis on mõeldud ühemoodiliste ühenduste jaoks nominaalse andmeedastuskiirusega kuni 1250 Mbit/s ja töölainepikkusega 1550 nm. Moodul on metallkorpusega, kompaktse SFP-vorminguga ja kaalub ligikaudu 3 g, see vajab 3,3 V toidet ja tagab kahesuunalise optilise edastuse LC-dupleksliidese kaudu. Komponent on ette nähtud paigaldamiseks ühilduvatesse SFP-portidesse lülitites, ruuterites ja muudes võrguseadmetes, mis aktsepteerivad MSA-le vastavaid SFP transiivereid.

Eelised

Moodul ühendab kompaktse metallkorpuse tööstusharu standardile vastava SFP-ühilduvusega, pakkudes mehaanilist vastupidavust ja lihtsat kiirvahetusega paigaldamist. Töötades 1550 nm juures pikaulatuseliseks ühemoodiedastuseks, toetab see levinud protokolle kuni 1,25 Gbit/s, säilitades samas väikese kaalu. SFP-ZX-CM-BO sobib keskkondadesse, kus on vaja fiibri elektromagnetilist immuunsust ja kus on vaja stabiilseid optilisi ühendusi pikkade vahemaade taga. Selle disain järgib MSA juhiseid, et tagada koostalitlusvõime võrguseadmetega, mis toetavad 1000BASE-ZX tüüpi transiivereid.

Sobib kasutamiseks

Peamised spetsifikatsioonid

Kasutamine

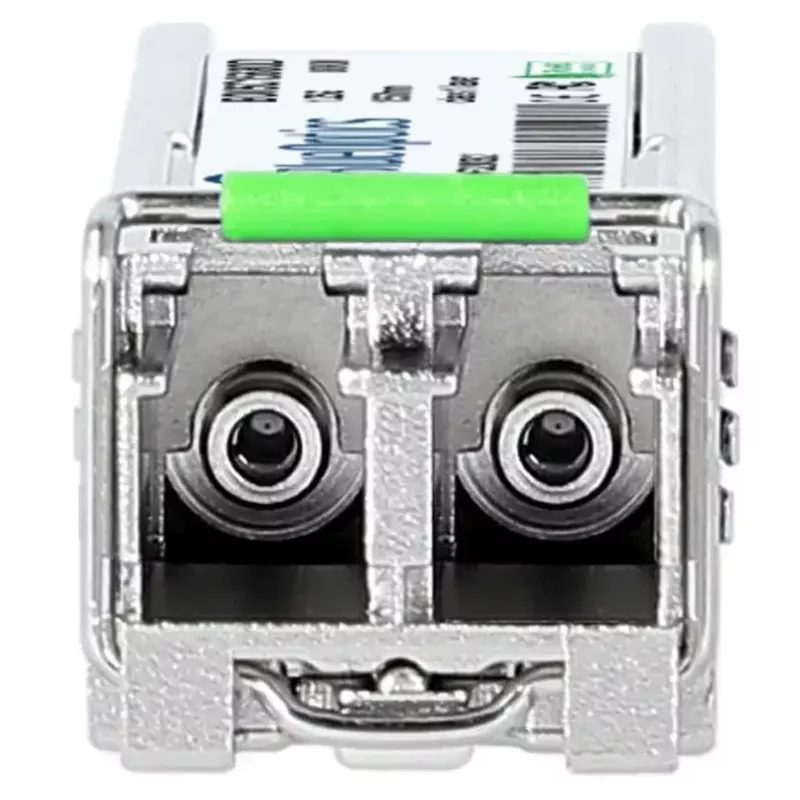

Ühendage hostseade toite alt välja või järgige hostseadme poolt soovitatud kiirvahetusprotseduure, seejärel sisestage BlueOptics SFP-ZX-CM-BO vabasse ühilduvasse SFP-pessa, kuni see lukustub. Ühendage õige polaarsusega ühemoodilised LC-duplekskiudoptilised ühendusjuhtmed mooduli pistikutesse. Veenduge, et hostseade on konfigureeritud nõutava Etherneti või optilise protokolli jaoks, ja kontrollige ühenduse aktiivsust seadme liidese kaudu. Mooduli eemaldamiseks vabastage lukusti ja libistage transiiver välja, järgides hosti eemaldusjuhiseid. Mooduli käsitsemisel järgige ESD- ettevaatusabinõusid ja kaitske fiibriotsi tolmukorkidega, kui need pole ühendatud.

Soovitused

Kasutage ühemoodilist fiibrit, mille sumbuvus ja pistikud on hinnatud 1550 nm jaoks, ning valige pikkade ühenduste jaoks mõeldud ühendusjuhtmed ja jaotuspaneelid. Veenduge, et võrguseadmed toetavad 1000BASE-ZX või ühilduvaid SFP transiivereid, ja vajadusel lubage hostis digitaalne diagnostiline monitooring (DDM/DOM), et jälgida toitepinget, optilist võimsust ja temperatuuri. Järgige tootja juhiseid töötemperatuuri ja paigaldamise kohta, et tagada stabiilne pikaajaline töö.
