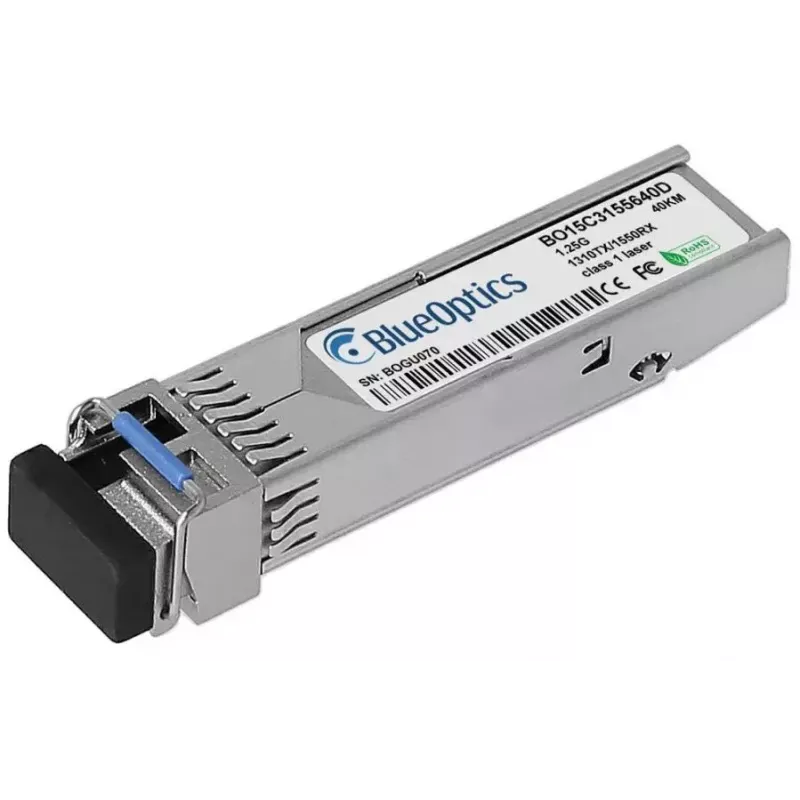

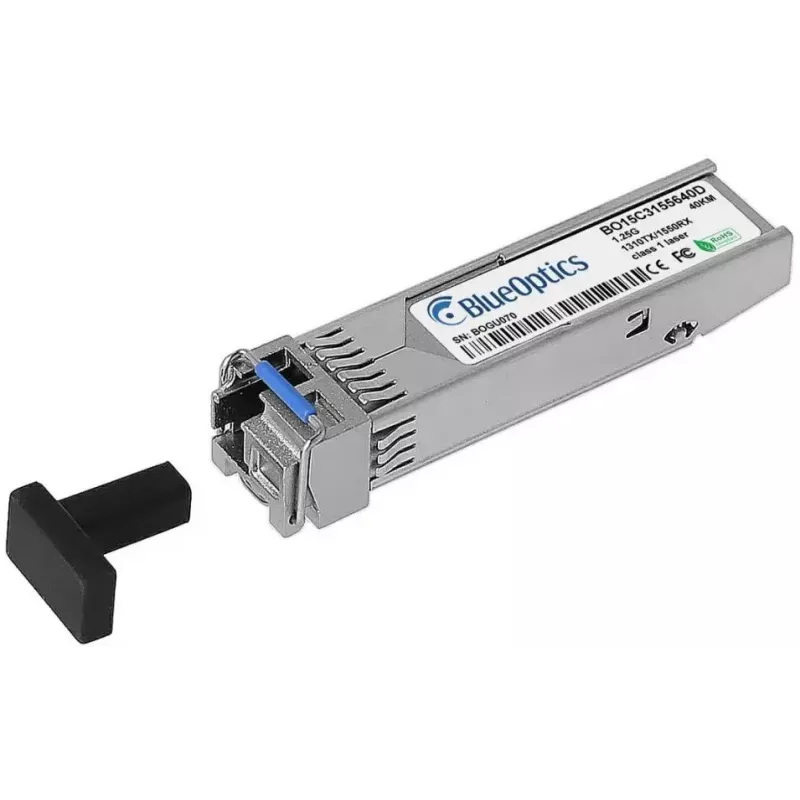

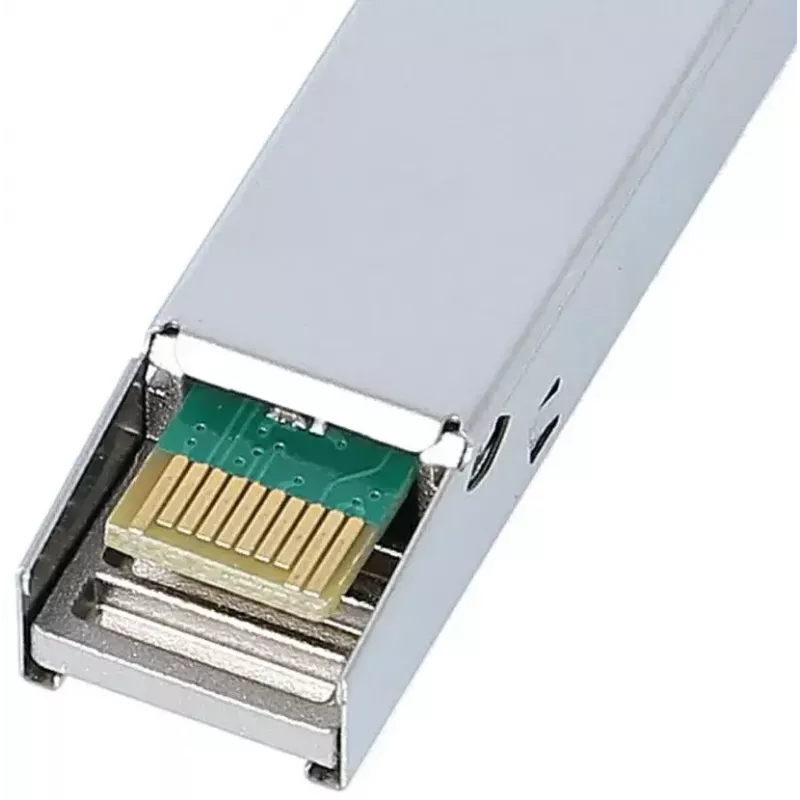

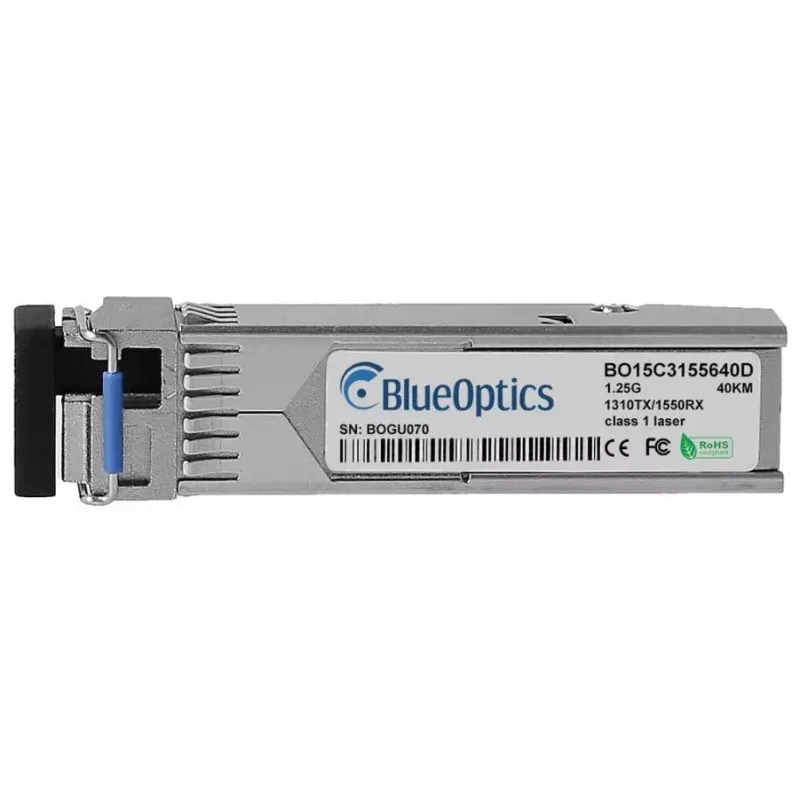

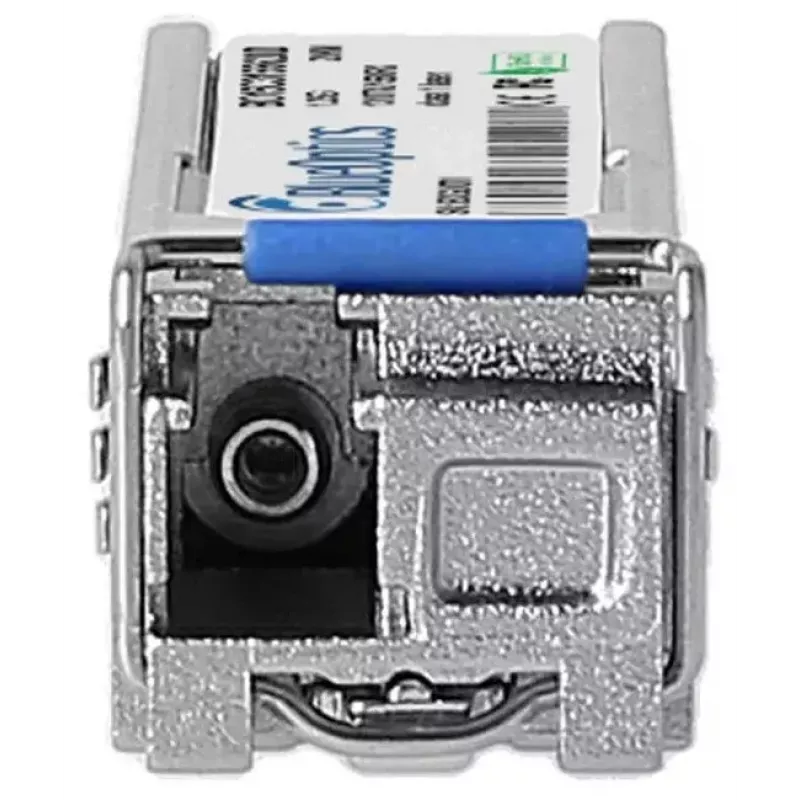

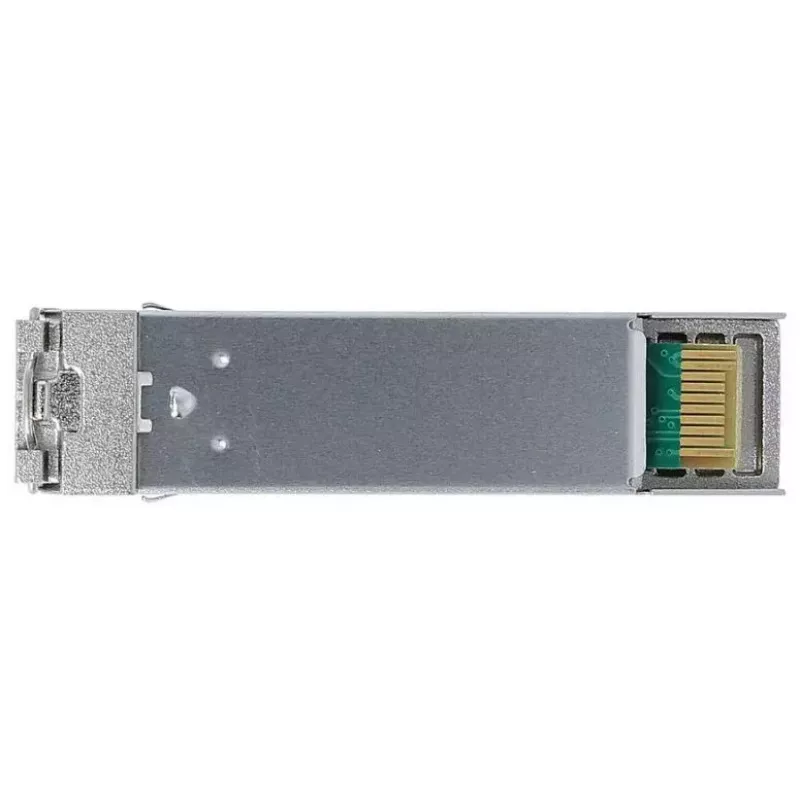

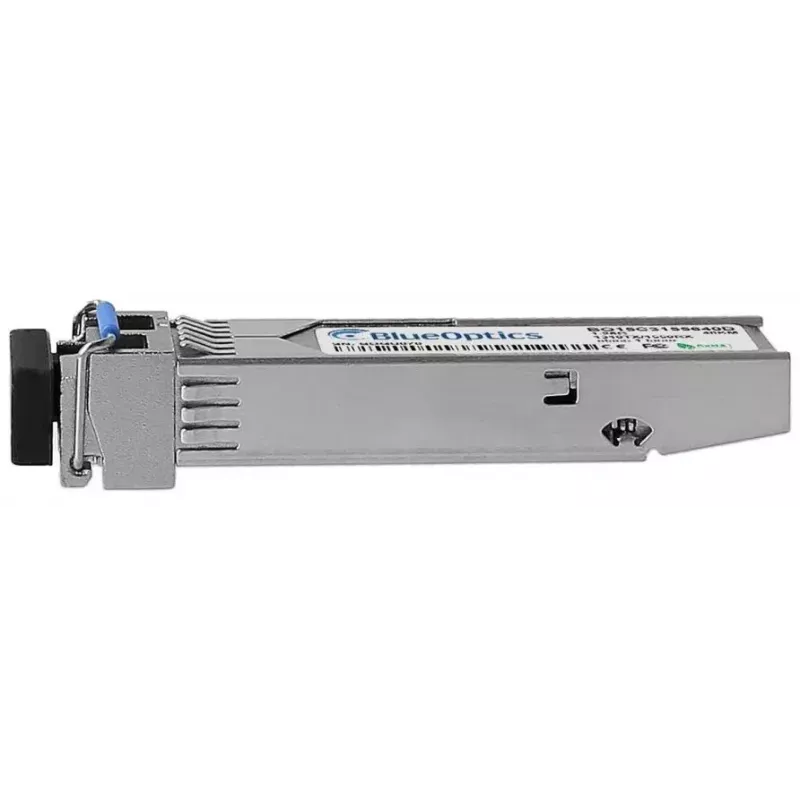

SFP transiiver module BlueOptics SFP-BXU35-40KM-CS-BO 1250 Mbit/s

BlueOptics SFP-BXU35-40KM-CS-BO on SFP fiiberoptiline transiiverimoodul, mis on mõeldud 1000BASE-BX-U ühemoodiliste ühenduste jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s. Moodul kasutab LC simplex-pistikut ja kahesuunalist lainepikkuste paari (saade 1550 nm / vastuvõtt 1310 nm), et võimaldada dupleksedastust ühe kiu kaudu kuni 40 km kaugusele. Metallkorpusesse paigutatud ja umbes 20 g kaaluv transiiver vastab tööstusharu MSA-vormiteguri nõuetele ning sisaldab digitaalset diagnostikaseiret (DDM), mis võimaldab reaalajas jälgida ühenduse parameetreid, kui host-riistvara seda toetab.

Eelised

Moodul pakub kompaktset SFP-vormitegurit, mis ühildub MSA-ga ühilduvate portidega, ja sobib kõrge käideldavusega paigaldistesse tänu teatatud MTBF-ile 1 000 000 tundi. Selle ühemoodiline optiline disain ja LC simplex-pistik võimaldavad 1000BASE-BX-U kaugsideühendust kuni 40 km ulatuses, säilitades samal ajal lihtsa ühenda-ja-kasuta liidese. Metallkorpusega ja DDM-toega transiiver pakub füüsilist töökindlust ja kaugdiagnostika võimalust lihtsamaks hoolduseks ja seireks.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Sisestage SFP transiiver MSA-ga ühilduvasse SFP pessa ühilduvas võrguseadmes, kuni see klõpsatab paigale, seejärel ühendage transiiveriga LC simplex-ühemoodiline fiiberoptiline ühenduskaabel. Veenduge, et kaugotsa transiiver on konfigureeritud vastupidisele lainepikkuse suunale (moodul saadab lainepikkusel 1550 nm ja võtab vastu lainepikkusel 1310 nm). Kontrollige ühenduse olekut ja võimaluse korral lugege DDM-parameetreid host-süsteemist, et jälgida toitepinget, laseri eelpingevoolu, saatevõimsust, vastuvõtuvõimsust ja mooduli temperatuuri. Järgige seadme tootja juhiseid tootjapõhiste kontrollide või lukustusmehhanismide lubamiseks või keelamiseks, et tagada ühilduvus.

Soovitused

Kasutage kvaliteetseid ühemoodilisi kiudusid ja sobivaid LC-ühenduskaableid, mis on mõeldud pikkade vahemaade jaoks, hoidke optilised pistikud puhtad ja veenduge, et host-riistvara toetab BX-U transiivereid ja DDM-i, kui diagnostiline seire on vajalik. Järgige ESD-ettevaatusabinõusid mooduli käsitsemisel ja hoidke kasutamata transiiverid kaitsvas pakendis, et vältida optilise liidese saastumist.
